I-PEX 82970-100B-02-D CABLINE®-UA II 50P极细同轴线束组件替代方案

一、极细同轴线束的弯折次数，没有统一固定值
极细同轴线束常用于笔记本电脑、显示模组、摄像设备及精密电子产品内部，承担空间受限环境下的信号传输任务。当设备需要反复开合、转动或调整角度时，线束会承受周期性弯折，长期使用后可能出现导体疲劳、接触异常或信号传输不稳定等问题。因此，极细同轴线束能够弯折多少次，是工程师进行产品设计和可靠性评估时需要关注的指标。

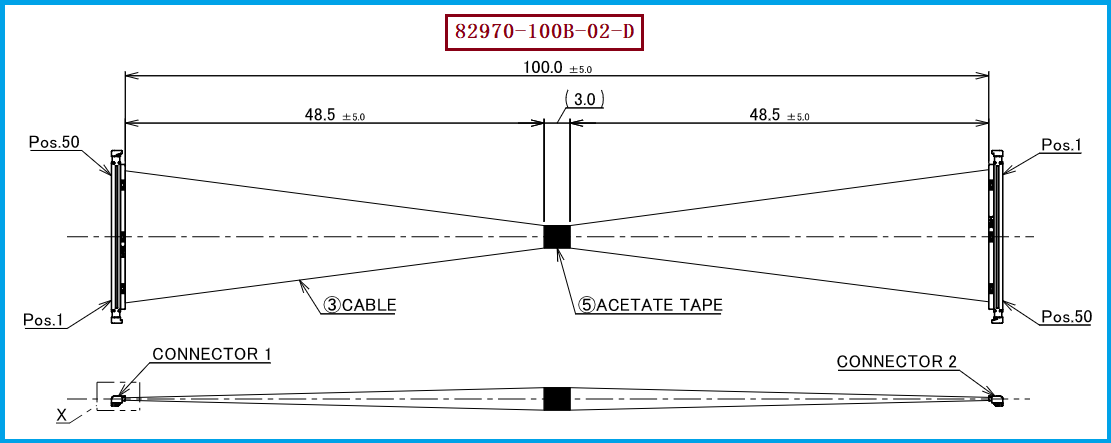

实际上，弯折寿命并不是一个适用于所有线束的固定数值。线材结构、弯曲半径、弯折角度、运动速度和安装方式都会影响最终结果。以 I-PEX 82970-100B-02-D 为例，该款线束采用50PIN配置，线材端连接器型号为 20497-050T-30，连接器间距为 0.3mm，线束长度为100mm，采用AWG 44极细同轴线。对于此类高密度线束，除了关注线材的柔韧性，还应评估装机后的弯折路径和连接器出口处的受力情况。

————————————————————————————————————————————————————————————————

二、影响弯折寿命的因素，不能只看线材粗细
在实际应用中，线束的弯折方式往往比单纯的外径大小更值得关注。如果弯曲半径过小，线材内部导体可能承受较大的反复应力；如果线束在运动过程中受到拉扯、扭转或挤压，也可能缩短使用寿命。此外，连接器出线位置、线束固定点和设备内部的活动空间，同样会影响线束在长期运行中的可靠性。
因此，工程师在设计阶段应结合设备的实际运动轨迹确定走线方式，并尽量避免线束在同一位置发生过度折弯。对于采购人员而言，除了确认型号、PIN数、间距和线材规格，也应了解供应商是否能够配合进行弯折寿命测试、样品验证和批量质量控制。弯折次数应以明确的测试条件和实际验证结果为依据，不宜在缺少测试数据时直接承诺某个固定次数。

————————————————————————————————————————————————————————————————

三、如何通过弯折测试判断线束是否满足要求？
开展弯折测试前，应先明确测试目的和判定标准，包括弯曲半径、弯折角度、运动速度、循环计数方式以及目标次数。测试过程中，需要持续关注导通状态，并在测试前后检查线束是否存在间歇性断路、外观损伤或电气性能变化。如果产品用于高速信号传输，还应结合实际应用需求评估信号完整性，不能仅凭外观完好就认定线束符合要求。
对于存在转轴运动或长期动态弯折的设备，建议尽可能采用接近实际装机状态的测试方式，将线束固定位置、出线方向和活动空间纳入验证范围。样品测试也应尽量保持线束结构、加工工艺和测试条件一致，便于工程团队比较不同方案的表现。通过规范测试，可以更清楚地识别潜在薄弱位置，为后续结构调整和供应商工艺优化提供依据。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议

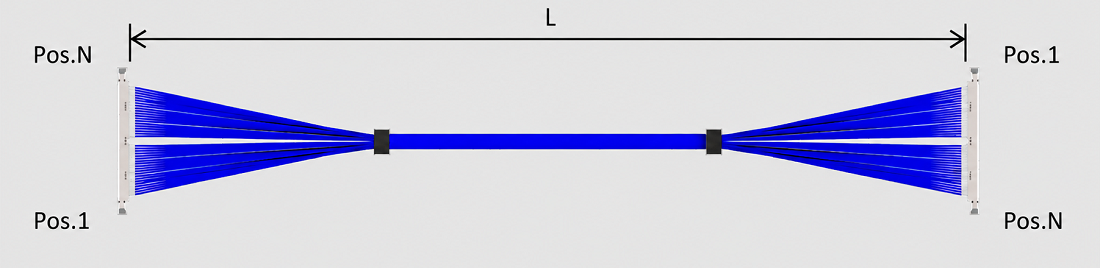

在选择 I-PEX 82970-100B-02-D 的兼容替代产品时，建议重点核对50PIN配置、0.3mm连接器间距、AWG 44线材、100mm长度，以及线材端连接器型号 20497-050T-30。同时，还需确认线序定义、两端端接结构、出线方向和安装空间是否与原设计匹配。即使连接器规格相同，如果线材结构或装配方式存在差异，实际弯折表现也可能不同，因此不能只凭外形相似判断替代方案是否可用。

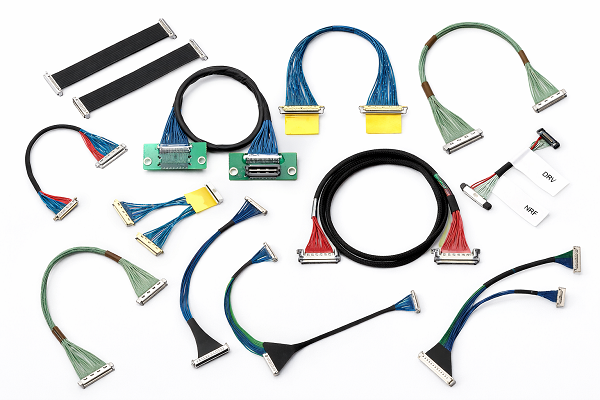

我们公司专注于极细同轴线束加工制造，可根据客户提供的图纸、样品和技术要求，评估线束的兼容替代可行性。我们公司可提供：I-PEX 82970-100B-02-D 兼容替代线束方案，协助客户确认连接器配置、线材规格、长度和端部加工要求，并根据具体应用场景配合进行样品验证。对于有动态弯折需求的项目，可进一步明确测试条件和验收标准，帮助工程师降低设计风险，也为采购人员评估产品一致性和批量交付能力提供依据。

————————————————————————————————————————————————————————————————

五、做好结构设计与寿命验证，提升线束长期可靠性
极细同轴线束能弯折多少次，最终需要结合线材结构、设备使用方式和实际测试结果进行判断。合理的弯曲半径、规范的线束固定、可靠的端部加工以及清晰的测试标准，都有助于降低反复运动造成的损伤风险。对于工程师和采购人员而言，将弯折寿命纳入产品选型与供应商评估流程，比单纯追求一个较高的次数指标更有实际意义。针对50PIN、0.3mm间距的 I-PEX 82970-100B-02-D 极细同轴线束，我们公司可提供兼容替代方案，并根据客户的装机结构和可靠性要求配合验证。通过前期规格确认、样品测试和生产过程控制，可为精密电子设备提供更符合实际使用需求的线束选择。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
