I-PEX 81465-100B-02-D CABLINE®-UM 30P极细同轴线束组件替代方案

一、极细同轴线为什么对材料选择要求更高？
随着电子设备不断向小型化、高集成度发展，极细同轴线束被广泛应用于空间有限、对信号传输和连接可靠性有要求的设备中。对于硬件工程师而言，线束选型不仅需要考虑外径、长度和连接器规格，还需要评估特性阻抗、绝缘性能、屏蔽结构、弯曲半径及设备内部的布线空间。材料选择是否合理，会影响线束的结构设计、装配过程和后续验证。
PTFE，即聚四氟乙烯，具有良好的电气绝缘性能、较低的介电常数以及耐热、耐化学腐蚀等特性，因此常用于部分高性能线缆结构中。对于工程师来说，需要注意 PTFE 可能用作同轴线内部的绝缘介质，也可能根据具体设计用于其他部位，并非所有极细同轴线都采用 PTFE 外护套。选型时应确认具体材料规格，避免仅凭线缆类型判断材料构成。

————————————————————————————————————————————————————————————————

二、从电气性能角度看，PTFE 有什么优势？
在同轴线应用中，特性阻抗、信号完整性和屏蔽效果是工程师关注的重要指标。PTFE 具有较低的介电常数和良好的绝缘特性，因此适用于部分对电气性能有较高要求的线缆设计。不过，线缆的最终电气表现并非由单一材料决定，还与中心导体尺寸、绝缘介质厚度、外导体结构、制造公差及连接器端接质量有关。
对于要求 50Ω 阻抗的应用，工程师应结合工作频率、线缆结构和连接器接口进行综合评估。采购人员在询价时，也应明确阻抗要求、线缆规格和必要的测试标准，确保不同供应商按照一致的技术条件提供方案。通过图纸审核、样品测试和整机验证，可以更有效地判断线束是否满足项目的实际需求。

————————————————————————————————————————————————————————————————

三、采购人员为什么要关注材料与制造工艺？
对于采购团队而言，极细同轴线束的供应商评估不应只关注单价，还应考虑产品规格一致性、质量控制、交付能力以及后续定制配合。若项目对绝缘材料、耐热性能或线缆尺寸有明确要求，采购人员应在询价阶段提前说明，并确认供应商是否能够按照要求进行加工和检验，以减少样品与批量产品之间的差异。
极细同轴线束由线缆、连接器和端接工艺共同构成，即使连接器型号相同，如果线长、针脚定义、阻抗或结构尺寸存在差异，也不一定能够直接替换。因此，建议采购人员在询价时提供产品型号、图纸版本、数量需求及关键技术参数，让供应商能够在明确的规格基础上开展评估，提高报价效率和后续沟通效率。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议

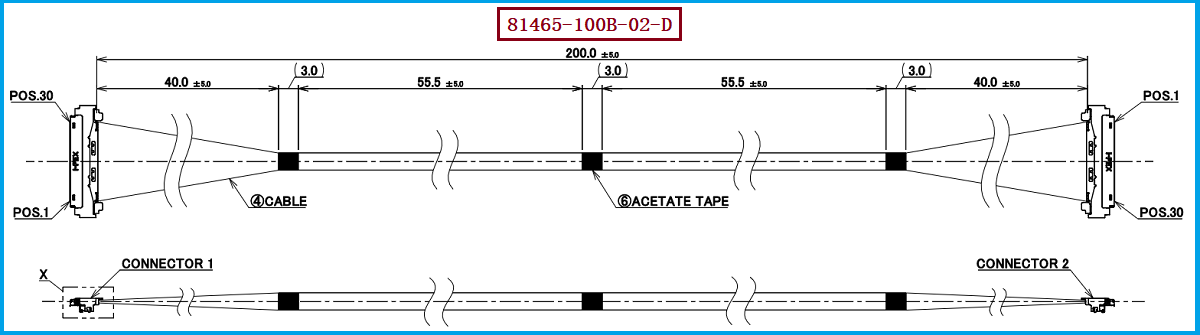

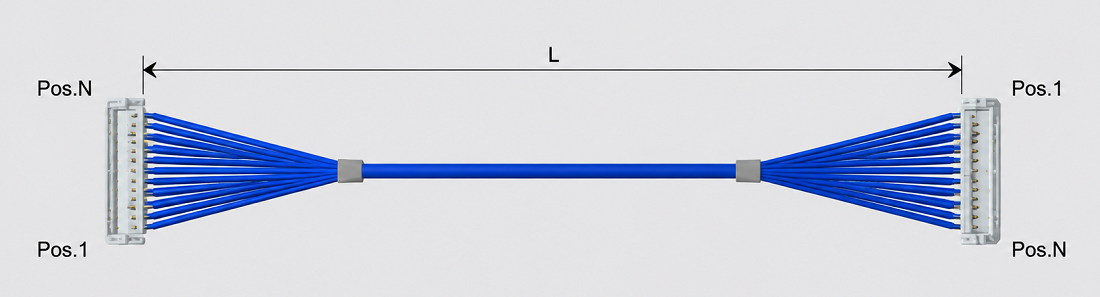

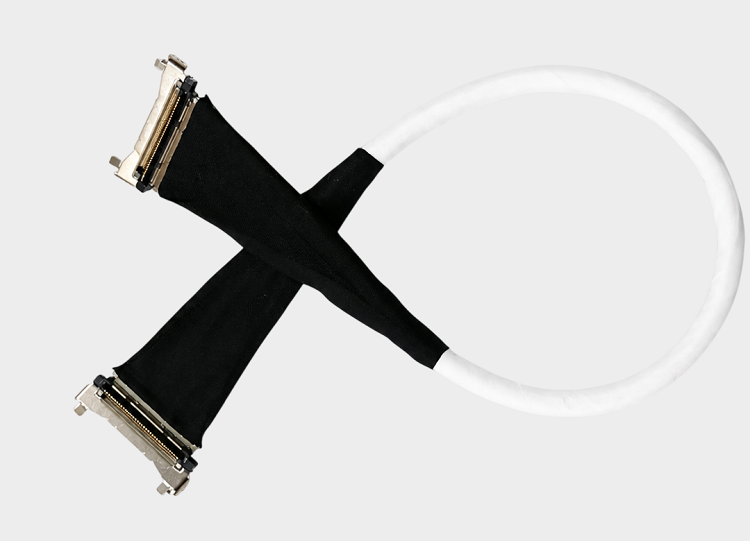

在实际项目中，工程师和采购人员可以从连接器型号、Pin 数量、线长、针脚定义、阻抗要求及材料规格等方面开展核对。以 I-PEX 81465-100B-02-D 为例，该线束为 30 Pin 结构，标称线长 200mm，采用 AWG #40 线缆，标称阻抗为 50Ω，线端连接器型号为 20878-030T-01，针脚采用 1:30 反向对应方式。这些参数可用于初步选型与询价，正式导入前仍需确认完整图纸、连接器配合关系及具体材料要求。
我们公司可提供：I-PEX 81465-100B-02-D 兼容替代线束方案。 我们专注于极细同轴线束加工与定制，可根据客户提供的图纸、样品和技术要求，协助评估连接器匹配、线长公差、针脚定义、线缆结构及电气性能。对于有 PTFE 材料要求的项目，可在材料规格明确后进一步评估。通过规格确认、样品制作及必要的性能验证，帮助工程与采购团队判断替代方案是否适用于实际项目。

————————————————————————————————————————————————————————————————

五、从工程验证到采购导入，选择合适的线束解决方案
对于工程师而言，合适的极细同轴线束需要满足电气、结构和装配要求；对于采购人员而言，还需要兼顾产品质量、交付安排和长期供应配合。PTFE 可以为部分高性能线缆设计提供材料优势，但具体是否适用，仍应结合线缆结构和实际工况判断。将材料、连接器、针脚定义和制造要求纳入统一的选型流程，有助于提高项目导入效率。我们可为客户提供极细同轴线束定制、图纸评估及兼容替代方案支持，协助工程团队确认技术规格，并为采购团队提供更清晰的询价和供应商评估依据。如果您正在寻找 I-PEX 81465-100B-02-D 的兼容替代方案，或有其他微型同轴线束定制需求，欢迎联系我们，提供产品图纸、样品或技术要求，进一步沟通产品可行性。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。
