I-PEX 83039-100B-01-D CABLINE®-UA II 40P极细同轴线束组件替代方案

一、极细同轴线束容易断裂，往往与弯折和外力有关

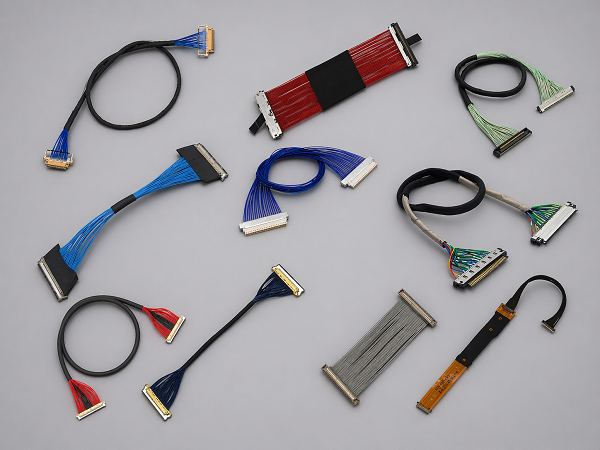

极细同轴线束具有线径小、结构紧凑、布线灵活等特点，适用于空间有限、信号传输要求较高的电子设备。但由于线材较细，当线束长期处于反复弯折、拉扯、挤压或不合理固定的状态时，内部导体可能逐渐产生疲劳，严重时出现断线或接触不稳定的问题。尤其是在设备内部空间狭窄、线束需要绕过结构件的情况下，如果弯曲半径过小，更容易增加局部受力。
除了线材本身，连接器尾部也是需要重点关注的位置。线束从连接器引出时，如果没有预留合理的活动空间，或者装配过程中受到过度拉力，弯折应力就可能集中在连接处。工程师在设计布线路径时，应结合设备内部空间、线束走向和实际运动情况评估受力条件，而不能只关注线束能否装入设备。

————————————————————————————————————————————————————————————————

二、结合 I-PEX 83039-100B-01-D，关注线束结构与使用条件

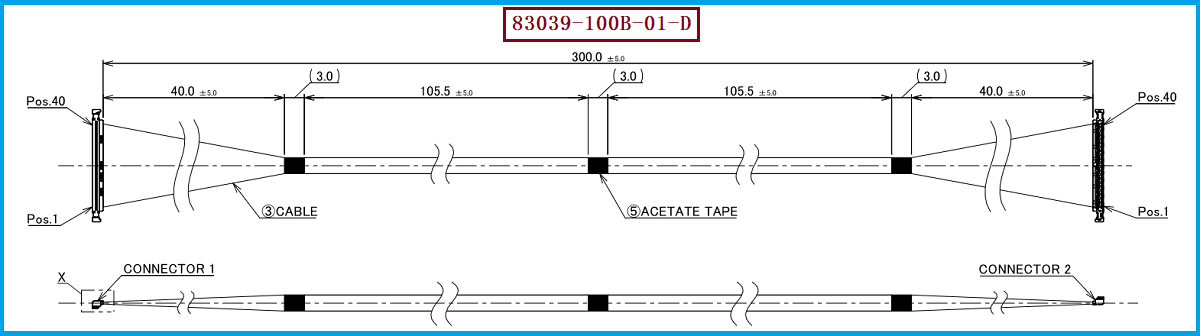

以 I-PEX 83039-100B-01-D 为例，该型号属于 CABLINE-UA II 系列40PIN极细同轴线束，线束长度为300mm，线材端连接器型号为20497-040T-30，线位定义为1：40。此类多芯、细径线束在设备内部布线时，需要兼顾连接器安装空间、线束弯曲路径以及各线位连接的稳定性。若安装时出现线束扭转、局部折弯或被外壳压住等情况，可能增加使用过程中的断线风险。
对于工程师而言，建议在结构设计阶段确认线束长度是否合适、连接器出口方向是否满足装配要求，并检查线束经过转角或活动部位时是否留有足够空间。采购人员在选型时，也应关注产品规格与实际使用环境是否匹配，不能仅凭PIN数和长度判断线束是否适用。不同线材规格、弯折条件和装配方式，都可能影响最终的可靠性表现。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
评估极细同轴线束的兼容替代方案时，除了确认连接器型号、PIN数、间距和线束长度，还应核对线材规格、阻抗要求、线位定义、出线方向及两端端接结构。对于 I-PEX 83039-100B-01-D，需重点确认20497-040T-30连接器的配合关系，以及40PIN线位是否与设备端接口定义一致。若替代线束的线材或加工结构发生变化，还需要重新评估弯折空间、安装应力和信号传输要求。
我们公司专注于极细同轴线束加工制造，可根据客户提供的型号、样品及技术要求进行评估。我们公司可提供：I-PEX 83039-100B-01-D 兼容替代线束方案，协助客户核对接口配置、线材参数和实际布线条件，并通过样品装配、导通检测及必要的弯折验证，降低设计与批量生产中的适配风险。

————————————————————————————————————————————————————————————————

四、从设计到验证，降低极细同轴线束断裂风险
减少极细同轴线束断裂，不能只依赖线材本身的强度，还需要综合考虑产品设计、加工质量、装配方式和使用环境。工程师应避免线束受到持续拉力或过度弯折，并合理处理连接器尾部的应力集中；生产环节则需要关注剥线、端接和线束成形等工序，避免加工过程中对细小导体造成损伤。
在产品验证阶段，可结合实际应用制定弯折测试条件，观察线束外观、导通状态及信号表现是否稳定。测试时应明确弯折半径、弯折方向、循环次数和测试后的判定标准，避免仅凭简单摇动线束判断耐弯折能力。通过合理选型、规范加工和针对性验证，才能更有效地降低极细同轴线束断裂风险，提升设备长期运行的稳定性。

我是【国际电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。
