一、工程师选型不能只看尺寸：50Ω

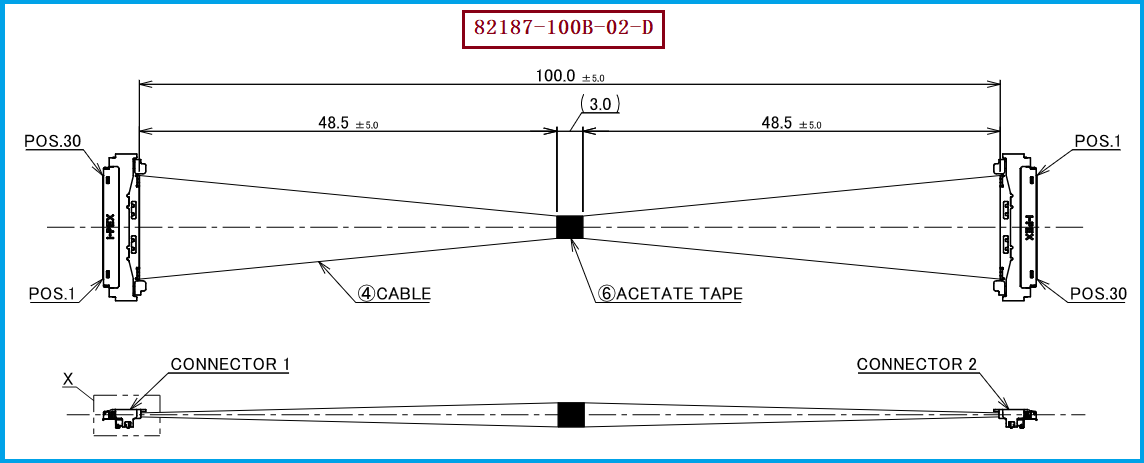

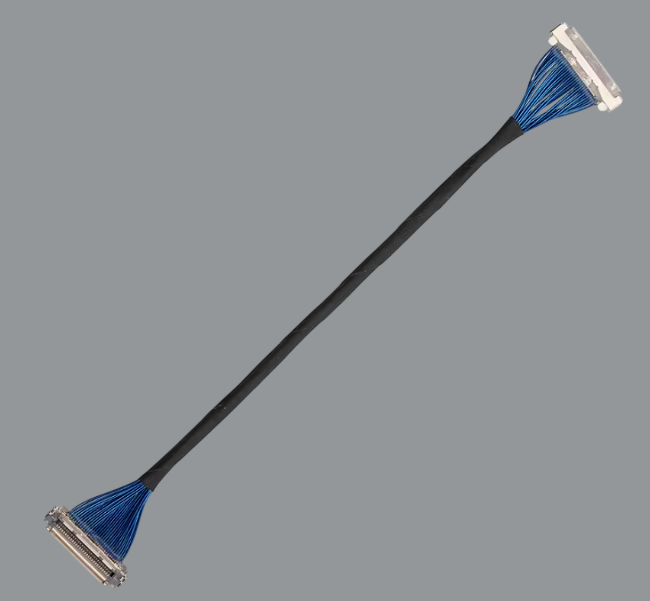

以 I-PEX 82187-100B-02-D 为参考，该产品属于 CABLINE®-UM 系列 30Pin 极细同轴线束，采用 AWG #40、50Ω 极细同轴线，标称长度为 100mm，图纸长度公差为 ±5.0mm。其插头端壳体组件型号为 20878-030T-01，配合端连接器参考型号为 20879-030E-01。对于工程师而言，这些信息可以作为初步核对接口、线材规格和安装空间的依据。

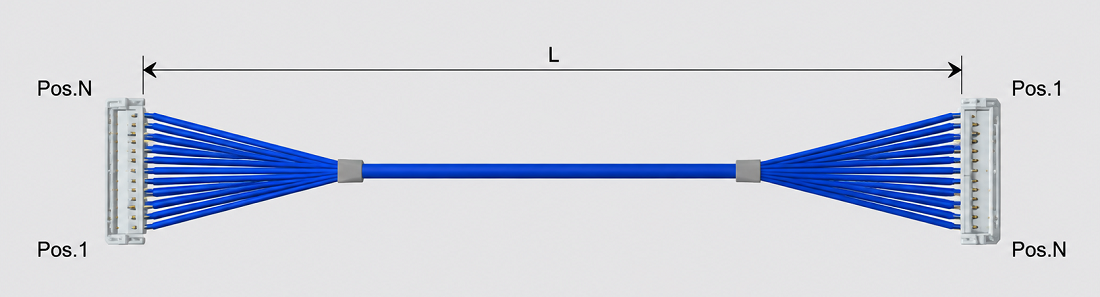

在替代评估过程中，还应重点确认两端连接器的配合关系、针脚映射、屏蔽结构及端接方式。该参考线束采用 1-N 反向线序，不能在替代设计中未经确认就直接改为其他线序形式。对于要求稳定高速传输的项目，还应根据系统规范确定阻抗测试及其他必要的验证项目。将这些技术要求提前明确，可以帮助研发团队更快判断替代方案是否适用，减少样品反复修改和设备调试的时间。

————————————————————————————————————————————————————————————————

二、为什么要关注阻抗匹配？减少高速信号传输中的设计风险
当信号通过连接器、线束及其他传输结构时，如果不同部分的阻抗存在不连续，就可能产生信号反射，进而影响波形质量和信号完整性。在高速应用中，工程师需要综合评估传输路径，而不是单独判断某一段线材是否满足要求。即使线材本身符合目标阻抗，如果连接器端接、屏蔽结构或整体连接方式与系统设计不匹配，也可能影响最终传输表现。
因此，在极细同轴线束选型阶段，建议同步确认线材特性阻抗、导线规格、线束长度、连接器型号、针脚映射和设备端配合关系。对于已经完成设计验证的产品，更换线束时尤其需要谨慎：外形相似、针脚数量相同，并不意味着电气性能与装配结构完全一致。通过在项目早期明确关键参数，并在样品阶段开展接口检查和必要的电气验证，有助于工程师减少重复调试，提高产品开发效率。

————————————————————————————————————————————————————————————————

三、以具体型号为参考：30Pin、100mm 极细同轴线束的技术确认
以 I-PEX 82187-100B-02-D 为参考，该产品属于 CABLINE®-UM 系列 30Pin 极细同轴线束，采用 AWG #40、50Ω 极细同轴线，标称长度为 100mm，图纸长度公差为 ±5.0mm。其插头端壳体组件型号为 20878-030T-01，配合端连接器参考型号为 20879-030E-01。对于工程师而言，这些信息可以作为初步核对接口、线材规格和安装空间的依据。
在替代评估过程中，还应重点确认两端连接器的配合关系、针脚映射、屏蔽结构及端接方式。该参考线束采用 1-N 反向线序，不能在替代设计中未经确认就直接改为其他线序形式。对于要求稳定高速传输的项目，还应根据系统规范确定阻抗测试及其他必要的验证项目。将这些技术要求提前明确，可以帮助研发团队更快判断替代方案是否适用，减少样品反复修改和设备调试的时间。

————————————————————————————————————————————————————————————————

四、极细同轴线束兼容替代制造：为研发验证提供更多选择
我们公司专注于极细同轴线束生产制造，可根据客户提供的产品图纸、实物样品及技术要求，评估对应的加工工艺和兼容替代可行性。我们公司可提供：I-PEX 82187-100B-02-D 兼容替代线束方案。 针对该参考型号，可围绕 30Pin 接口、20878-030T-01 插头端壳体组件、100mm 标称长度、AWG #40 线材及 50Ω 特性阻抗等关键要求开展技术沟通。
对于工程师，我们可根据项目需求配合进行样品开发、尺寸核对、线序确认和相关测试要求评估，帮助研发团队判断替代线束与现有设备的适配情况。对于需要建立第二供应来源的项目，也可以在前期同步明确产品规格、检验标准和验证流程。需要说明的是，兼容替代属于需要实际评估的制造方案，最终是否能够互换，应以双方确认的技术规格、样品装配结果和必要的电气测试结果为准。

————————————————————————————————————————————————————————————————

五、总结：从阻抗参数到整条传输路径，做好极细同轴线束选型
对于工程师而言，50Ω 的意义在于满足特定系统的阻抗匹配要求，而不是单纯追求某个数值。真正可靠的极细同轴线束方案，需要综合考虑线材结构、连接器接口、针脚映射、长度、屏蔽设计及设备的实际传输需求。通过在设计阶段明确这些要求，并在样品阶段进行必要的验证，可以帮助项目降低技术风险，提高开发效率。如果您的设备正在使用 I-PEX 82187-100B-02-D，或正在寻找同规格极细同轴线束的替代制造方案，欢迎提供图纸、样品或技术规范与我们沟通。我们将结合实际需求评估产品制造及兼容替代的可行性，为工程研发和后续量产提供更灵活的线束选择。
