I-PEX 82286-100B-02-D CABLINE®-UM 30P极细同轴线束组件替代方案

一、极细同轴线束能否满足高清信号传输需求？
对于电子产品研发工程师而言，选择内部连接线束时，既要考虑设备结构空间，也要关注信号传输的稳定性。极细同轴线束具有线径细、布线灵活、适合高密度连接等特点，可应用于显示模组、摄像头模组及其他精密电子设备的内部信号连接，帮助工程团队应对设备小型化和多通道连接带来的设计挑战。
那么，极细同轴线束传输高清信号行不行？答案是可以应用于相关场景，但是否满足具体的高清传输要求，需要结合目标协议、信号速率、线材电气特性、线束长度和设备电路设计综合评估。工程师在选型时，不应只看线径和连接器外形，还需要关注阻抗匹配、信号衰减、串扰及实际测试表现，从而降低后期调试和设计变更的风险。

————————————————————————————————————————————————————————————————

二、I-PEX 82286-100B-02-D 产品参数与接口配置

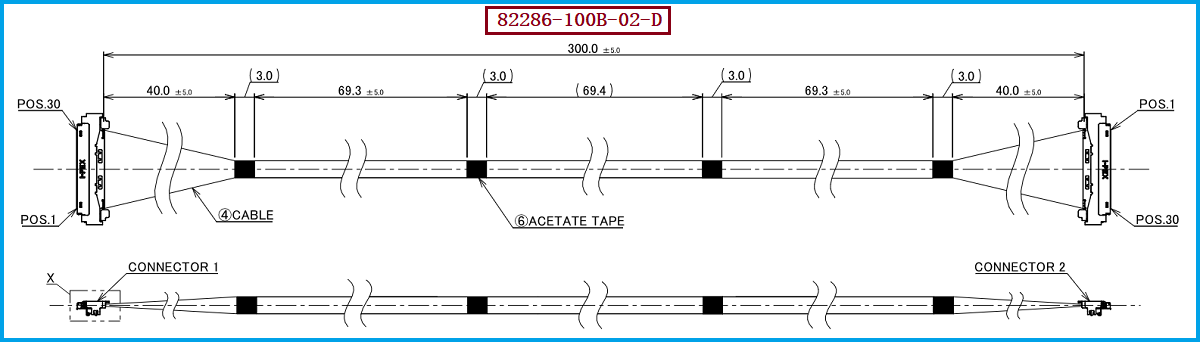

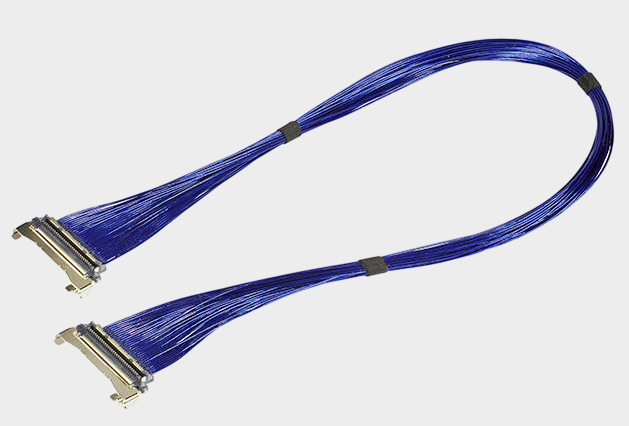

在高密度电子设备连接应用中，I-PEX 82286-100B-02-D 是一款 CABLINE-UM 30PIN 极细同轴线束。该型号采用 30 根 AWG #40、标称阻抗 50Ω 的蓝色极细同轴线，标称长度为 300mm，公差为 ±5mm。对于工程师而言，这些参数可作为初步结构布局、线束长度规划和电气选型的参考；对于采购人员而言，则有助于在询价和样品确认阶段明确产品规格。

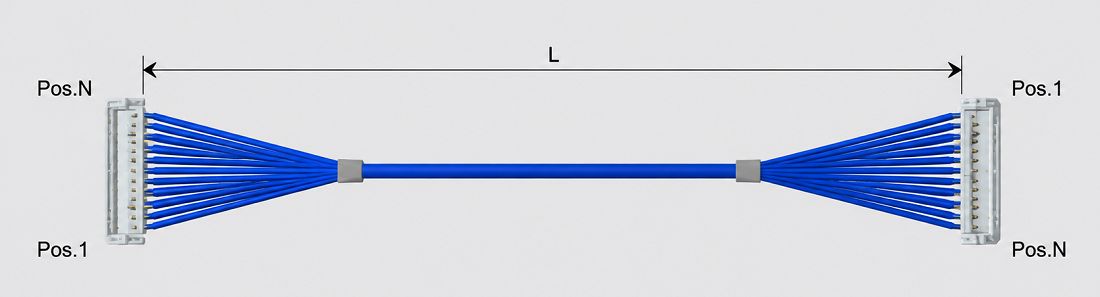

该型号使用的线材端连接器型号为 20878-030T-01，连接器配置为 30PIN、0.4mm PIN 间距。线束两端采用反向针脚对应关系，即一端 Pin 30 对应另一端 Pin 1，依此类推。进行兼容替代时，应重点核对连接器型号、针脚映射、线束长度及安装空间，避免因接口定义不一致造成装配或电路连接问题。

————————————————————————————————————————————————————————————————

三、工程师选型重点：阻抗匹配与实际信号验证
对于高清显示、高速摄像头等应用，线束的标称阻抗只是选型时需要关注的参数之一。50Ω 标称阻抗并不能单独证明线束支持特定的高清协议、分辨率或数据速率。 实际传输表现还会受到线材结构、端接工艺、PCB 布线、接地方式及电磁环境等因素影响。因此，工程师需要先明确设备的信号类型和协议要求，再判断线束是否满足相应的电气与结构条件。
在样品验证阶段，可根据项目需求检查针脚导通、端接质量和尺寸匹配，并开展必要的信号完整性测试或整机联调。若应用对高速传输性能有较高要求，还应依据目标协议确认相关电气指标，避免只凭外观、线材规格或连接器型号判断性能是否达标。提前完成这些验证，有助于缩短研发调试周期，也能为后续替代导入提供明确的技术依据。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
当原有线束需要替换，或项目希望寻找新的制造供应方案时，建议从连接器配置、PIN 数量与间距、线材规格、线束长度、针脚定义及安装结构等方面逐项核对。针对 I-PEX 82286-100B-02-D，30PIN、0.4mm 间距、AWG #40、50Ω 标称阻抗和 300mm 标称长度是重要的初步核对参数。采购人员可将这些要求纳入询价与样品评估流程，工程师则应进一步确认接口定义及应用所需的电气性能。
我们公司可提供：I-PEX 82286-100B-02-D 兼容替代线束方案。 我们专注于极细同轴线束生产制造，可根据客户提供的产品图纸、实物样品和项目需求，评估连接器配置、线材规格、针脚映射及结构尺寸，并开展相应的样品制作与定制制造。具体替代范围及性能符合性，需要通过技术评审和必要的样品验证确认，为工程团队和采购团队提供可评估的替代选择。

————————————————————————————————————————————————————————————————

五、精细化制造，让极细同轴线束更贴合设备需求
极细同轴线束的应用不仅要求连接器与设备接口相匹配，还需要兼顾线束尺寸、走线空间和实际装配条件。对于高密度连接应用，线束结构与加工细节会直接影响安装适配性，因此，在产品开发阶段充分确认图纸要求和关键尺寸，有助于减少设计调整与装配问题。针对不同设备的连接需求，我们公司专注于极细同轴线束生产制造，可根据客户的规格要求和实际应用条件，提供相应的线束加工与兼容替代方案。无论是新项目配套，还是现有产品的线束替换，都可围绕具体接口和结构要求进行评估，帮助工程团队寻找更适合设备设计的连接方案。

我是【国际电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。
