I-PEX 82445-100B-02-D CABLINE®-UA II 50P极细同轴线束组件替代方案

一、信号衰减不可忽视，先找到影响传输的关键因素
在高速电子设备中，极细同轴线束广泛应用于显示模组、摄像设备及精密电子产品的信号连接。当设备出现画面不清晰、信号不稳定或高速数据传输异常时，线束可能是需要排查的环节之一。信号衰减与线材结构、传输长度、阻抗匹配、屏蔽效果及连接器端接质量等因素有关。如果只更换线束，却没有明确故障原因，可能无法从根本上改善信号表现。

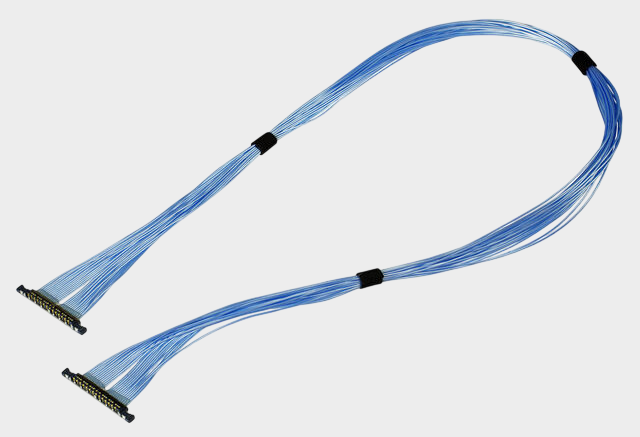

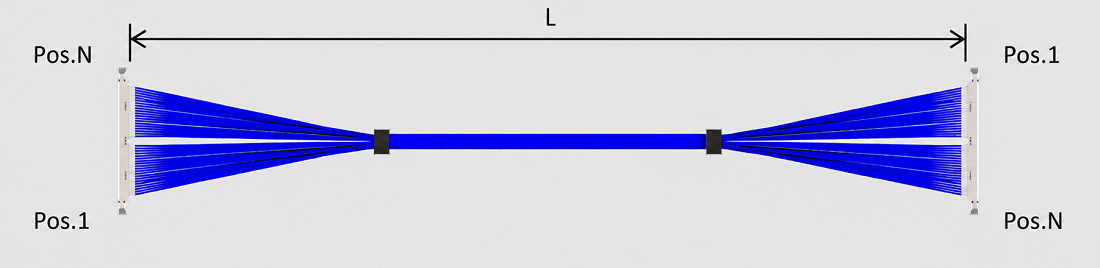

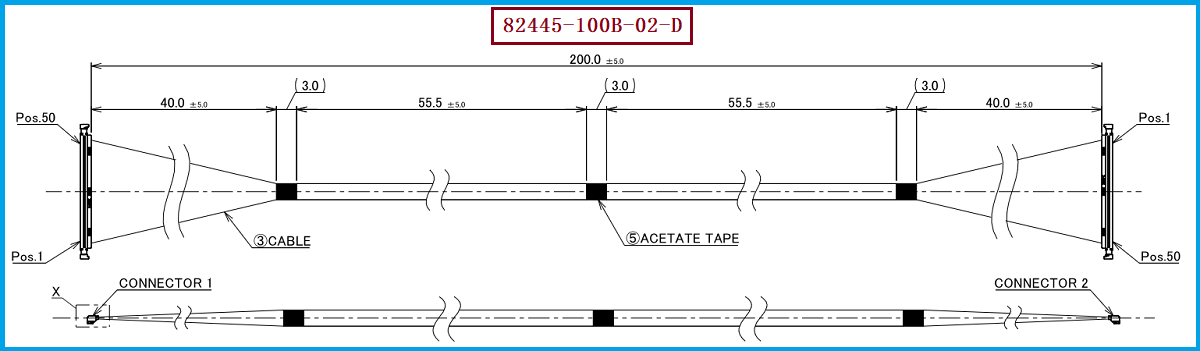

以 I-PEX 82445-100B-02-D 为例，该型号为CABLINE-UA II系列50PIN极细同轴线束，长度为200mm，采用1-N线序定义，线材端连接器型号为 20497-050T-30。面对信号衰减问题，工程师应结合设备接口和信号要求，确认线束长度、线序、线材规格及连接状态是否符合设计要求。采购人员在评估替代产品时，也应重点关注这些参数，避免仅凭连接器外观相似或价格差异作出判断。

————————————————————————————————————————————————————————————————

二、从阻抗匹配与屏蔽结构入手，改善信号传输表现
极细同轴线束的传输性能不仅取决于导体，还与绝缘层、屏蔽层及整体结构密切相关。如果线材阻抗与系统要求不一致，或连接器端接区域存在明显的阻抗不连续，就可能产生信号反射和额外损耗。线束在安装过程中受到挤压、过度弯折，或屏蔽结构与端接部位处理不当，也可能影响信号完整性。因此，排查时应结合线束实际布线路径、连接器插合状态和使用环境进行分析。
对于高速信号应用，工程师可根据具体需求开展插入损耗、回波损耗和阻抗相关测试，必要时进一步检查眼图等信号完整性指标。线材端连接器20497-050T-30可适配AWG 42、AWG 44和AWG 46线材，但不同线规的尺寸与电气特性存在差异，不能直接认定更换线规就能降低衰减。选型时应以系统设计指标和实际测试结果为依据，确定适合的线材与端接方案。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于I-PEX 82445-100B-02-D的兼容替代，建议优先核对50PIN配置、200mm长度、1-N线序定义和20497-050T-30线材端连接器，并确认实际使用的AWG规格、目标阻抗、端部结构及设备内部安装空间。即使连接器型号相同，如果线材参数、端接方式或线束走向存在差异，也可能影响信号表现。因此，兼容替代不能只停留在机械尺寸匹配，还应关注电气性能和装配适配性。
我们公司专注于极细同轴线束加工制造，可根据客户的产品型号、图纸或样品评估替代方案。我们公司可提供：I-PEX 82445-100B-02-D 兼容替代线束方案，协助客户核对连接器、线材规格、长度和线序要求，并根据应用需要配合进行样品验证。对于信号要求较高的项目，建议在批量采购前明确电气测试项目与验收标准，确认替代线束能够满足实际设备的使用需求。

————————————————————————————————————————————————————————————————

四、工程与采购协同验证，减少后续应用风险
从工程角度看，信号衰减问题应通过参数核对和针对性测试定位原因；从采购角度看，供应商的加工一致性、质量检验能力和批量交付稳定性同样重要。工程师需要明确线束的电气和机械要求，采购人员则应确保订单规格、样品状态和批量产品保持一致。双方共同确认关键参数，有助于减少因规格理解偏差、端接差异或替代验证不足带来的质量风险。对于极细同轴线束，改善信号传输并非简单更换线材，而是需要综合考虑线束结构、连接器、系统接口及实际工作条件。通过准确选型、规范加工和必要的电气测试，可以更有针对性地排查信号衰减问题，为设备运行提供可靠的连接保障。
