I-PEX 82873-100B-02-D CABLINE®-CAL 30P极细同轴线束组件替代方案

一、30Pin与AWG 40设计，满足高密度设备内部连接需求

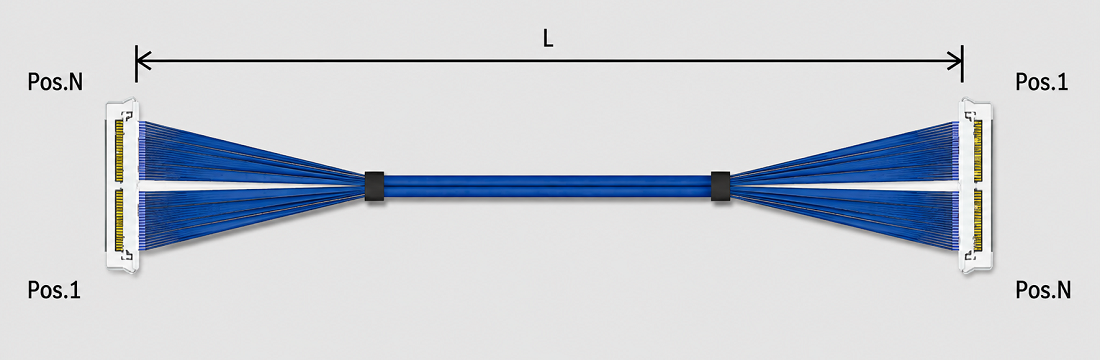

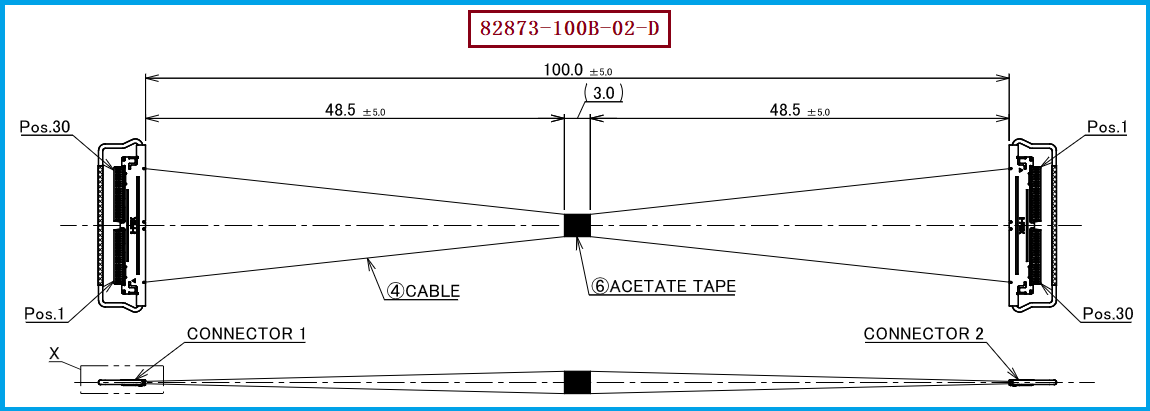

随着笔记本电脑、显示模组、摄像设备、AR/VR等电子产品不断向轻薄化、小型化发展，设备内部留给线束的空间越来越有限。极细同轴线束通过更小的线径、更紧凑的连接器结构以及同轴屏蔽传输方式，可以在有限空间内实现多通道高速信号连接，因此越来越适合高密度内部布线应用。I-PEX 82873-100B-02-D属于CABLINE-CAL 30Pin极细同轴线束，采用AWG 40 Micro-Coaxial Cable，长度为100mm、1-N连接结构，配套线材端连接器型号为20777-030T-01。该连接器采用0.4mm Pitch水平对插结构，嵌合高度约0.73±0.07mm，最大约0.8mm，能够兼顾连接密度与设备内部空间利用。

————————————————————————————————————————————————————————————————

二、极细同轴线束的工作原理：在有限空间内实现稳定高速传输
极细同轴线束的核心工作原理，是利用中心导体传输高速电信号，并通过绝缘层与外部屏蔽结构形成相对稳定的传输环境。当高速信号在线材中传播时，同轴结构能够帮助控制信号传输路径和电气特性，同时降低外部电磁干扰以及相邻线路之间的串扰。对于工程师而言，极细同轴线并不是简单地“把普通线做细”，而是需要综合考虑线径、阻抗、屏蔽结构、Pin Assignment、连接器以及线长等因素，才能保证高速信号的完整性。CABLINE-CAL的相关高速参考测试采用30Pin连接器、AWG 40 Micro-Coaxial Cable、45Ω、100mm以及GSSGSSG Pin Assignment组合，参考传输速率达到40 Gbps/lane PAM3；其中GSSGSSG通过信号与地线的合理排列，有利于高速信号传输中的阻抗控制和串扰管理。这里的45Ω属于该参考测试组合条件，并不代表所有AWG 40线材都固定为45Ω。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师来说，在进行I-PEX 82873-100B-02-D兼容替代时，不能只看产品外观或Pin数量，还需要重点确认0.4mm Pitch、30Pin、AWG 40、100mm线长、连接方向以及线束出口空间，并进一步核对线材端连接器20777-030T-01的匹配关系。CABLINE-CAL系列适配AWG 38、AWG 40、AWG 42、AWG 44等Micro-Coax规格，因此在实际替代开发中，需要根据原设备的高速信号要求进一步确认阻抗、插损、串扰以及信号完整性等参数。对于采购人员，则应重点关注连接器匹配、线材规格、加工一致性、样品验证、批量交付能力以及长期供应稳定性，而不能单纯以采购单价判断替代方案的综合成本。
我们公司专注于极细同轴线束的生产制造，可根据客户产品结构、连接器规格及线材要求进行兼容替代开发。针对I-PEX 82873-100B-02-D，我们公司可提供：I-PEX 82873-100B-02-D兼容替代线束方案，可围绕30Pin、AWG 40、100mm以及20777-030T-01线材端连接器进行对应生产，并结合客户实际设备进行样品验证、小批量导入及量产配套。CABLINE-CAL连接器还采用机械锁扣结构，只有在公座与母座完全嵌合后才能锁定，有助于降低半嵌合、连接器回退等问题，对于需要长期稳定运行的电子设备内部连接具有实际应用价值。

————————————————————————————————————————————————————————————————

四、总结：I-PEX 82873-100B-02-D极细同轴线束兼容替代方案
I-PEX 82873-100B-02-D是一款30Pin、AWG 40、100mm的极细同轴线束，配套线材端连接器型号为20777-030T-01，采用0.4mm Pitch高密度连接结构，适合对内部空间、连接密度及高速信号传输有要求的设备应用。极细同轴线束通过中心导体、绝缘层及屏蔽结构协同工作，在实现小型化布线的同时兼顾高速信号传输需求。对于需要国产替代、第二供应商导入或供应链优化的客户，我们公司可提供I-PEX 82873-100B-02-D兼容替代线束方案，并可根据工程设计和采购需求进行针对性开发与生产。
