I-PEX 82997-100B-01-D CABLINE®-CA II PLUS 60P极细同轴线束组件替代方案

一、极细同轴线束如何保证信号质量？结构设计是基础
随着电子设备不断向高速化、小型化方向发展，线束承担的信号传输任务越来越重要。尤其是在显示模组、笔记本电脑、平板电脑、AR/VR设备等产品中，高速信号对传输过程中的损耗、串扰、阻抗变化和外部电磁干扰更加敏感。极细同轴线束通过中心导体、绝缘层、屏蔽层和外被构成相对完整的传输结构，在较小的线材尺寸内形成稳定的信号传输路径，相比普通导线更适合高频、高速以及高密度布线环境。

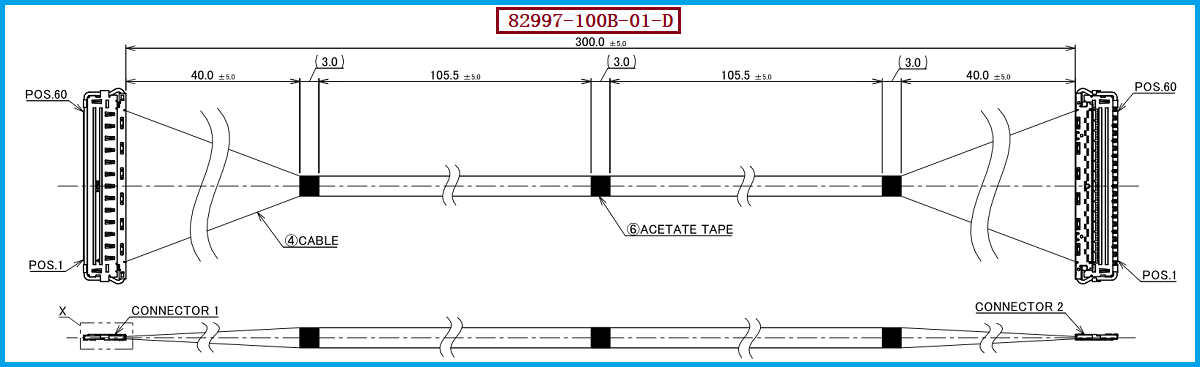

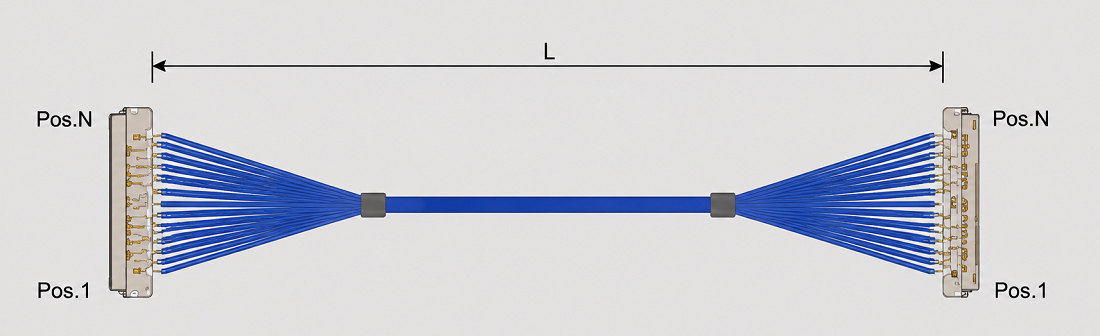

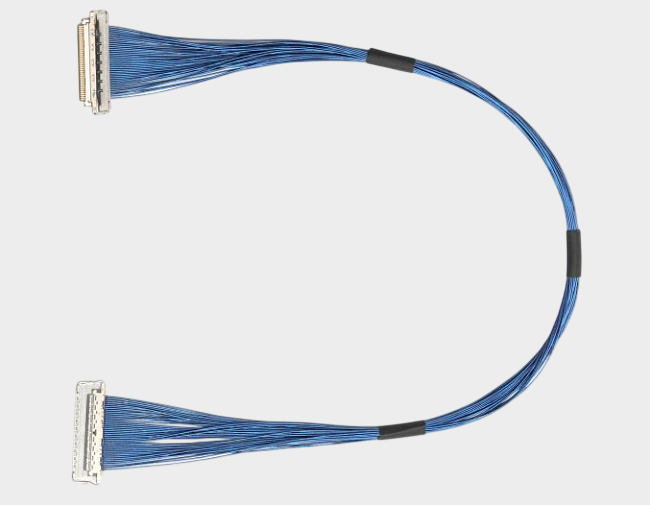

I-PEX 82997-100B-01-D采用极细同轴线束结构，线材端使用20680-060T-01连接器，连接器为60PIN，并采用0.4 mm间距。对于工程师而言，60PIN高密度连接能够在有限空间内完成多路信号连接，而极细同轴结构则有助于降低不同线路之间的相互干扰。在线束设计过程中，线材结构与连接器结构需要协同匹配，只有让信号从线材到连接器再到设备端保持连续、稳定的传输路径，才能为高速信号质量提供基础。

————————————————————————————————————————————————————————————————

二、屏蔽与阻抗控制，是稳定高速信号的重要环节
高速信号在极细线束中传输时，信号质量不仅取决于导体本身，还受到阻抗、屏蔽以及线路之间电磁耦合等因素影响。当信号频率不断提高，任何不连续的结构都可能增加信号反射和传输损耗，因此工程师在设计高速线束时，需要关注线材自身的电气结构以及连接器端部的匹配。极细同轴线通过屏蔽层包围信号传输区域，可以在较小尺寸下提供相对完整的电磁屏蔽环境，从而降低外部干扰以及相邻线路之间串扰对信号传输造成的影响。
连接器同样是高速信号链路中的重要组成部分。20680-060T-01采用60PIN、0.4 mm间距结构，适用于高密度连接场景，并配合全屏蔽及机械锁定设计。CABLINE-CA II PLUS可适配AWG36、AWG38、AWG40、AWG42和AWG44等Micro-Coaxial Cable规格。对于工程师来说，可以根据设备空间、信号需求以及机械要求选择合适的线材规格；对于采购人员而言，则应关注供应商能否在不同AWG规格下保持稳定的加工尺寸和电气一致性，而不能只看线材外径或者连接器PIN数量。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在进行I-PEX 82997-100B-01-D兼容替代时，建议工程师从“连接器+线材+线路+尺寸”整体进行确认。该产品使用20680-060T-01连接器，对应60PIN、0.4 mm间距，并可围绕AWG36、AWG38、AWG40、AWG42、AWG44等线材规格进行匹配。实际选型时，还需要结合产品结构确认线束长度、PIN定义、弯折方向、安装空间以及两端连接关系。对于高速信号应用，仅仅做到接口能够插入并不代表已经完成兼容，仍需要通过实际装配和电气测试确认整条信号链路是否满足使用要求。
对于采购人员而言，寻找兼容替代线束时，除了价格和交期，还需要判断供应商是否真正具备极细同轴线束的稳定生产能力。特别是AWG42、AWG44等更细规格，对剥线、端部处理、屏蔽层加工和连接器组装工艺提出了更高要求。我们公司专注于极细同轴线束生产制造，可根据客户原有产品的连接器、线材规格、长度及线路定义进行兼容开发，我们公司可提供：I-PEX 82997-100B-01-D兼容替代线束方案，帮助客户开展国产替代、第二供应商导入及供应链优化，并配合客户完成样品验证和批量导入。

————————————————————————————————————————————————————————————————

四、从线材到连接器，整条链路决定最终信号质量
极细同轴线束要实现稳定的高速信号传输，需要从线材结构一直控制到连接器和最终装配。线材规格、绝缘介质、屏蔽层、导体状态以及连接器端部处理都会影响信号在传输过程中的表现。如果线材本身具备良好的高速传输结构，但连接器端部加工不稳定，或者装配后产生较大的阻抗变化，同样可能影响整个信号链路。因此，工程师在进行高速线束设计时，需要把线材和连接器看成一个完整的传输系统，而不是两个相互独立的零部件。
I-PEX 82997-100B-01-D采用60PIN高密度连接方式，配套20680-060T-01连接器，并可适配AWG36、AWG38、AWG40、AWG42和AWG44等Micro-Coaxial Cable规格，为不同空间和应用条件下的线束设计提供了选择空间。对于采购人员来说，最终需要考察的不只是供应商能否制造出一条样品线束，更重要的是能否长期保持尺寸、电气性能和装配品质的一致性。我们公司具备极细同轴线束生产制造能力，可围绕客户具体产品需求提供兼容替代制造服务，为高速信号连接、精密电子设备以及高密度内部布线提供稳定的线束产品支持。

————————————————————————————————————————————————————————————————

五、总结：保证信号质量，需要从极细线材一直控制到连接器
极细同轴线束如何保证信号质量？核心并不是单纯依靠某一个结构或某一种材料，而是通过合理的线材结构、稳定的阻抗控制、有效的屏蔽设计以及可靠的连接器装配，共同构建完整的高速信号传输路径。对于工程师而言，在选择极细同轴线束时，需要综合考虑信号类型、传输距离、线材AWG、连接器结构和设备空间；对于采购人员而言，则需要进一步关注供应商的制造工艺、品质控制和批量交付能力。
I-PEX 82997-100B-01-D采用60PIN极细同轴线束连接方案，线材端使用20680-060T-01连接器，连接器为0.4 mm间距，并可适配AWG36、AWG38、AWG40、AWG42和AWG44规格的线材。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82997-100B-01-D兼容替代线束方案，帮助客户在满足原有连接及应用需求的基础上，实现国产替代、供应商优化以及极细同轴线束的稳定批量供应。

我是【国际电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。
