I-PEX 82437-100B-02-D CABLINE®-CAL 30P极细同轴线束组件替代方案

一、极细同轴线结构如何兼顾高密度与高速传输
极细同轴线并不是简单地把普通同轴线做得更细，而是在导体、绝缘层、屏蔽结构以及整体尺寸之间进行精细控制，使线束能够在有限的设备空间内完成多通道高速信号传输。对于笔记本电脑、AI硬件、显示设备、工业设备及其他高密度电子产品来说，连接器和线束既要尽可能缩小占用空间，又要保持稳定的信号传输能力，因此极细同轴线逐渐成为高速、高密度内部连接的重要方案。
以CABLINE-CAL系列为例，连接器采用0.4mm间距、水平对插结构，嵌合高度约0.73±0.07mm，最大高度约0.8mm，并支持30Pin、40Pin配置。在高速传输方面，其参考传输能力可达到40Gbps/lane PAM3；同时支持AWG38、AWG40、AWG42、AWG44等极细同轴线规格。这样的结构设计能够在压缩连接区域尺寸的同时，为多通道高速信号连接提供空间基础。

————————————————————————————————————————————————————————————————

二、82437-100B-02-D极细同轴线束的结构与应用特点

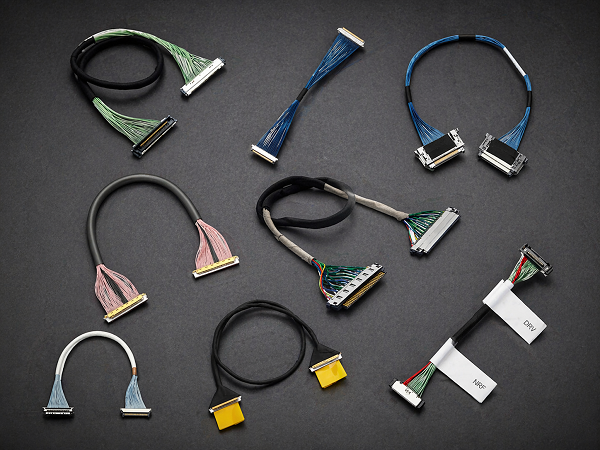

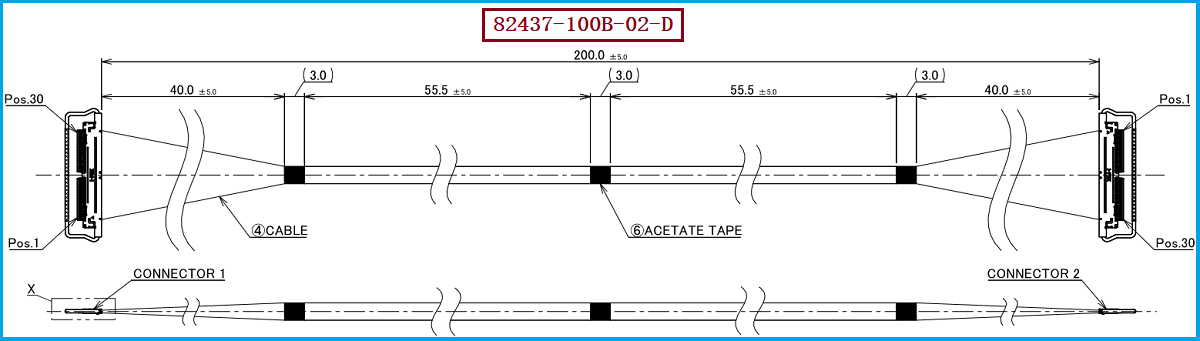

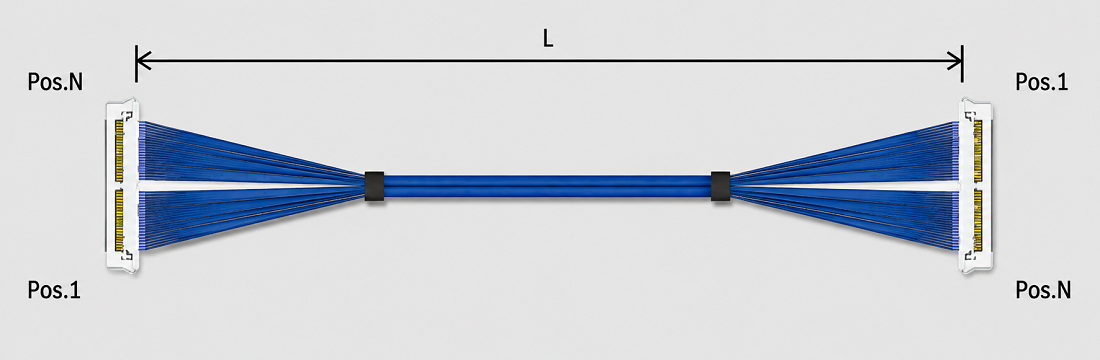

在实际项目中，线束结构不能只看连接器尺寸，还需要同时确认Pin数、线径、线长、端接方式以及设备内部的安装空间。I-PEX 82437-100B-02-D属于CABLINE-CAL 30Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，长度为200mm，端接形式为1-N，配套线材端连接器型号为20777-030T-01。对于需要30路高速信号连接，同时对线束体积和布线空间有较高要求的设备，这种组合具有较好的适配性。
从连接可靠性来看，CABLINE-CAL还采用机械锁扣结构，只有在公母连接器完全嵌合后才能锁定，可以降低半嵌合以及使用过程中连接器回弹、脱离的风险。连接器工作温度范围为-40℃至85℃，能够覆盖较多电子设备内部应用环境。对于工程师来说，极细同轴线束的优势不仅体现在“细”，还体现在高密度布线、高速信号传输以及连接可靠性之间的综合平衡。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
选择极细同轴线束时，应重点核对连接器系列、Pin数、线材规格、长度和端接方式。以82437-100B-02-D为例，其对应的是30Pin、40AWG、200mm、1-N的CABLINE-CAL极细同轴线束，线材端连接器采用20777-030T-01。如果设备原有设计已经确定了连接器接口，那么替代线束不能只考虑“接口能不能插上”，还需要进一步确认线径、线长、Pin定义、走线空间以及高速信号性能要求，避免因为线材或端接结构变化影响整机调试。
针对需要进行国产替代、备件替换或批量采购的客户，我们公司可提供：I-PEX 82437-100B-02-D兼容替代线束方案，可按照30Pin、40AWG、200mm及对应连接器结构进行开发和生产。对于不同设备的实际安装尺寸、线长、端接形式及线材规格，也可以结合项目需求进行匹配，为工程验证、样品测试以及后续批量采购提供对应的极细同轴线束解决方案。

————————————————————————————————————————————————————————————————

四、总结：极细同轴线的结构优势决定了其高速应用价值
极细同轴线的核心优势并不只是尺寸更小，而是在有限空间中实现高密度连接、高速信号传输和稳定可靠的综合性能。对于工程师而言，需要重点关注连接器结构、Pin数、线径、长度和信号要求之间的匹配；对于采购人员而言，则需要关注产品兼容性、替代可行性、交付能力以及批量供应稳定性。以I-PEX 82437-100B-02-D为参考，我们公司可提供对应的兼容替代极细同轴线束方案，帮助客户降低替换和采购过程中的适配难度。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
