I-PEX 82288-100B-02-D CABLINE®-CA II 30P极细同轴线束组件替代方案

一、I-PEX 82288-100B-02-D极细同轴线束产品介绍

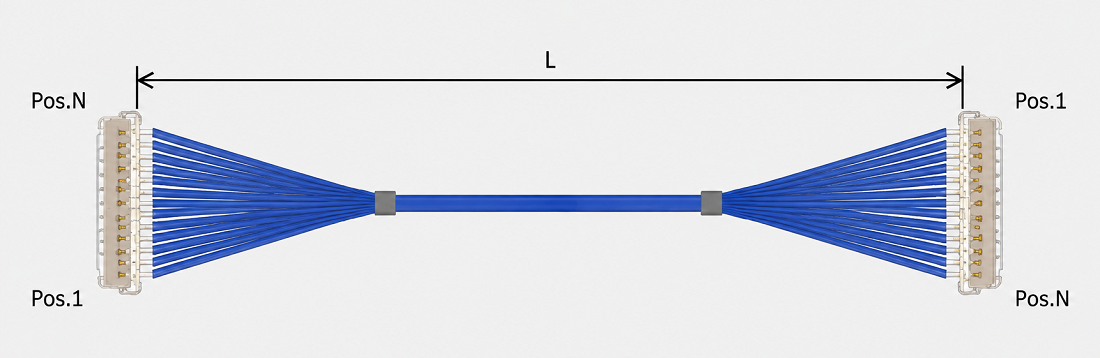

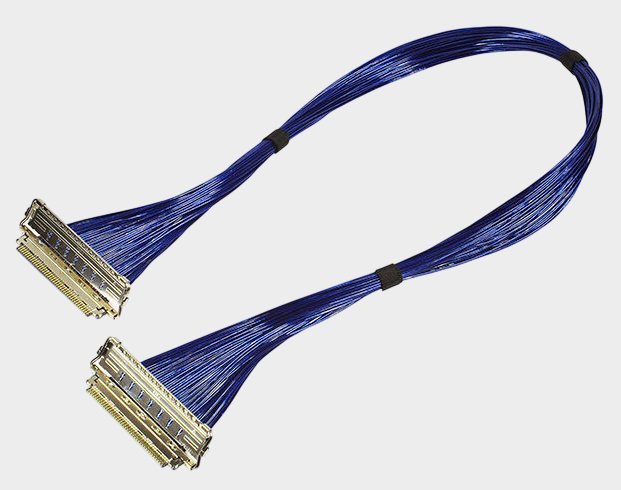

在笔记本电脑、平板电脑、显示设备及其他高密度电子产品内部，高速信号线路往往需要在有限空间内完成稳定传输。随着设备越来越轻薄，线束之间的距离不断缩小，外部电磁干扰、相邻线路串扰以及高速信号自身产生的EMI问题也更加值得工程师关注。I-PEX 82288-100B-02-D属于CABLINE-CA II系列30PIN 1-N极细同轴线束，采用Micro-Coaxial线材，产品资料对应规格为AWG40、长度300mm，可用于高密度、高速信号连接场景。

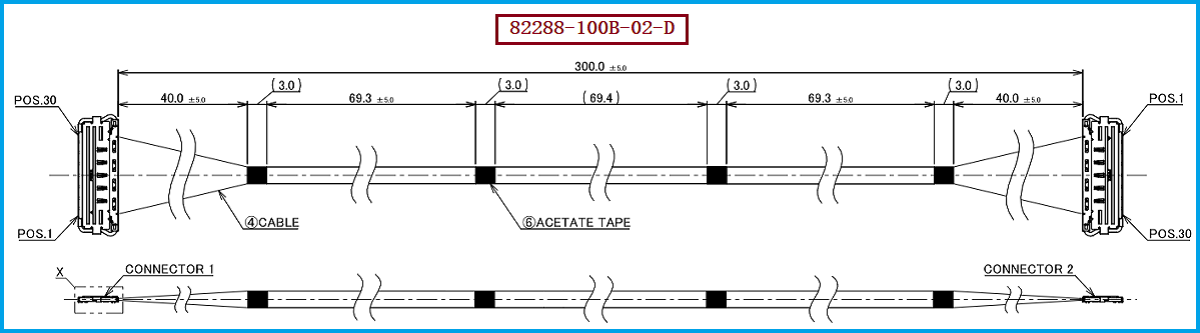

该款极细同轴线束的线材端使用20680-030T-01连接器，连接器为30PIN、0.4mm间距设计。CABLINE-CA II系列采用全屏蔽的ZenShield®结构，并结合多点接地设计，同时配备机械锁扣结构，使连接器在高密度安装环境下能够兼顾屏蔽、连接可靠性和小型化需求。对于工程师而言，这类结构设计不仅关系到线束能否装入设备，更直接关系到高速信号通道的EMI控制和信号完整性。

————————————————————————————————————————————————————————————————

二、极细同轴线束是如何降低干扰的？
极细同轴线束降低干扰的核心之一，是利用同轴结构形成相对完整的屏蔽环境，使内部高速信号导体与外部电磁环境之间得到隔离。当高速信号在线芯中传输时，外部的电磁干扰不容易直接耦合到信号导体，同时信号自身产生的电磁能量也能够得到更好的约束，从而降低对相邻线路和周围电子器件造成干扰的可能性。对于笔记本电脑、平板电脑等内部空间非常紧凑的设备而言，极细同轴线束这种高密度、屏蔽型连接方式具有明显的应用价值。
除了线材本身的同轴屏蔽结构，连接器端的屏蔽设计同样非常重要。如果线材具有良好的屏蔽能力，而连接器端出现屏蔽断点或接地处理不合理，高速信号在连接器区域仍可能产生EMI问题。CABLINE-CA II采用ZenShield®全屏蔽设计，并通过多点接地帮助改善屏蔽连续性，同时采用机械锁扣防止连接器发生不完全插合或意外脱离；因此，在实际高速应用中，工程师应将线材屏蔽、连接器屏蔽、接地连续性、阻抗控制、串扰、插入损耗和回波损耗作为一个完整的高速信号通道进行评估，而不能只看线材本身。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于需要寻找I-PEX 82288-100B-02-D兼容替代产品的工程师和采购人员来说，建议首先确认机械尺寸和接口条件，再进一步验证电气性能。机械方面需要重点核对30PIN、0.4mm间距、20680-030T-01连接器以及300mm长度等关键参数，同时确认线束实际走线、弯折和装配空间是否匹配；电气方面则需要结合实际高速信号要求，对阻抗、损耗、串扰、屏蔽效果以及整机Channel进行验证。CABLINE-CA II平台面向高速数据传输应用，I-PEX也提供了相应的高速性能参考，但具体到300mm的82288线束，其最终性能仍需要结合实际线材、端接工艺和整机系统进行测试确认。
从采购角度来看，兼容替代并不是简单寻找一个“PIN数相同、尺寸相近”的线束，而是需要在连接器匹配、线材规格、长度、线序、屏蔽结构、生产工艺以及批量供应能力之间取得平衡。如果原厂线束存在采购成本较高、交期较长、供应渠道单一等问题，可以通过样品打样、装配验证和信号测试逐步导入第二供应商。我们公司可提供：I-PEX 82288-100B-02-D兼容替代线束方案，可根据客户实际产品需求进行30PIN、0.4mm间距、20680-030T-01连接器及300mm极细同轴线束的兼容开发与制造，为工程师提供替代设计支持，也为采购人员提供稳定的国产兼容替代供应选择。

————————————————————————————————————————————————————————————————

四、专业极细同轴线束制造，兼顾屏蔽与高速连接需求
对于高速电子设备而言，极细同轴线束的价值并不仅仅在于“线径更细、占用空间更小”，更重要的是能够在有限的设备内部空间中，同时满足高密度布线、高速信号传输和EMI控制需求。I-PEX 82288-100B-02-D采用30PIN、0.4mm间距的高密度连接方式，配合AWG40 Micro-Coaxial线材以及CABLINE-CA II系列的屏蔽连接结构，为需要小型化、高速内部连接的电子设备提供了相应的线束方案。对于实际项目，工程师仍应根据具体协议、频率、传输距离和系统通道进行完整的SI/PI及EMI验证。
我们公司专注于极细同轴线束的研发、生产制造及兼容替代，可根据客户提供的产品料号、图纸、样品或设备实际连接需求进行匹配开发。针对I-PEX 82288-100B-02-D这类30PIN高密度极细同轴线束，我们能够围绕连接器、线材、长度、结构及信号传输需求进行兼容方案设计，并支持从样品开发到批量生产的项目导入。对于正在寻找I-PEX同类产品替代、第二供应商或国产兼容线束的客户，可结合实际应用条件进行样品验证和性能确认。

————————————————————————————————————————————————————————————————

五、总结
I-PEX 82288-100B-02-D是一款30PIN、0.4mm间距、300mm长度的极细同轴线束，线材端使用20680-030T-01连接器。极细同轴线束降低干扰并不是单纯依靠“线材变细”，而是通过同轴屏蔽结构、连接器屏蔽、接地连续性以及合理的高速信号设计，共同降低外部干扰和线路之间的电磁耦合；因此，在进行兼容替代时，也需要对整个信号通道进行综合评估。
对于需要I-PEX 82288-100B-02-D兼容替代线束的客户，我们公司可提供相应的兼容替代方案，围绕30PIN、0.4mm间距、20680-030T-01连接器及极细同轴线束制造要求，为工程师提供产品替代开发支持，为采购人员提供第二供应商及批量采购方案，帮助客户在满足产品性能和装配要求的基础上，提高供应链的稳定性和采购灵活性。

我是【国际电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
