I-PEX 82668-100B-01-D CABLINE®-CA II 30P极细同轴线束组件替代方案

一、为什么高速应用中必须关注连接器与极细同轴线的阻抗匹配？
在高速信号传输系统中，极细同轴线束虽然承担的是PCB之间或模组之间的信号连接，但其性能并不是由线材单独决定的。线材、连接器以及两者之间的端接过渡区域共同构成完整的高速传输链路。如果极细同轴线的特性阻抗与连接器端的信号传输结构无法良好匹配，就可能在连接器与线材的过渡位置产生阻抗不连续，进而引起信号反射、波形失真、串扰增加等问题。当设备的数据传输速率不断提高时，这些原本不明显的问题可能进一步影响信号完整性和系统稳定运行。

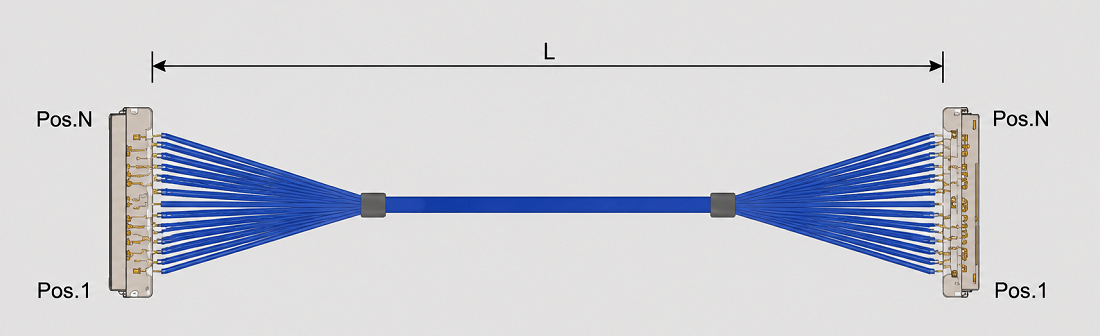

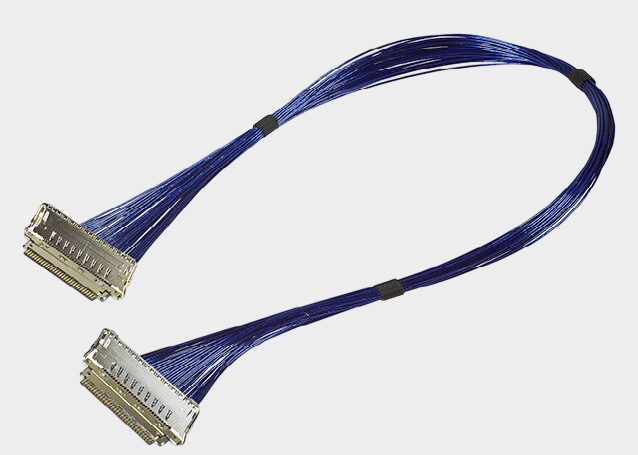

因此，对于工程师而言，选择极细同轴线束时不能只看线径、Pin数和连接器尺寸，还需要将线材AWG、线材结构、连接器结构、端接工艺、线长以及实际高速信号性能结合起来考虑。以I-PEX 82668-100B-01-D为例，该极细同轴线束为30Pin、40AWG、100mm、1-1双端连接结构，采用0.4mm Pitch的CABLINE-CA II连接器体系；对应的线材端连接器型号为20680-030T-01。这类高密度极细同轴连接方案尤其需要关注连接器与线材之间的阻抗连续性。

————————————————————————————————————————————————————————————————
二、连接器与极细同轴线阻抗匹配，工程设计应该关注哪些因素？
从工程设计角度来看，阻抗匹配首先需要从线材规格入手。20680-030T-01连接器可适配AWG 36、AWG 38、AWG 40、AWG 42、AWG 44等规格的线材，但不同AWG线材的导体尺寸、绝缘结构以及整体几何尺寸存在差异，因此不能简单地认为“连接器能够装配”就代表高速性能完全一致。特别是在高速应用中，应根据实际线材结构和传输需求进行阻抗确认。相关产品资料对Micro-Coaxial线材规格进行了区分，并特别提示AWG 36和AWG 44存在特性阻抗不匹配方面的注意事项，因此工程师进行线材替换时，更需要结合实际SI测试进行验证。
其次，连接器与线材的端接过渡区域是阻抗匹配设计的重要位置。在极细同轴线束中，线材本身的同轴结构需要通过端接进入连接器，而连接器内部的信号端子、接地结构及屏蔽结构都会影响高速信号的连续传输。CABLINE-CA II采用0.4mm Pitch小型化结构，并通过ZenShield®全屏蔽和多点接地设计强化EMC性能，同时配合机械锁定结构提升连接可靠性。对于工程师而言，在开发或替代I-PEX 82668-100B-01-D时，应重点验证线材与连接器组合后的整体传输性能，而不是单独评价某一个零部件；对于采购人员而言，也应要求供应商明确替代线束的线材规格、连接器型号及高速性能验证能力。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

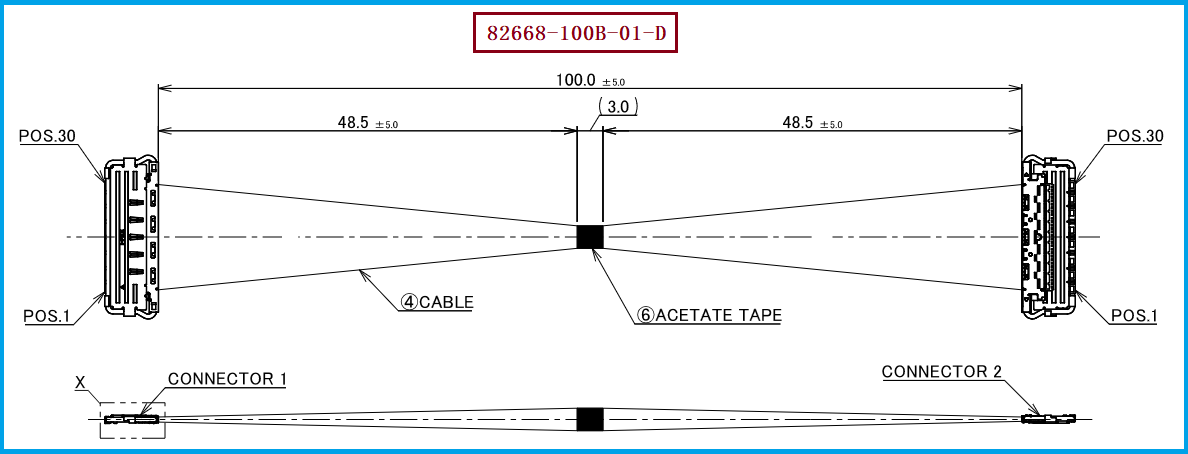

如果原设备采用I-PEX 82668-100B-01-D，在进行兼容替代时，建议以原产品的关键结构参数作为基础进行核对，包括30Pin、0.4mm Pitch、40AWG、100mm线长、1-1双端连接结构以及线材端连接器20680-030T-01。如果项目需要改用AWG 36、AWG 38、AWG 40、AWG 42或AWG 44中的其他线材规格，则应进一步确认对应线材的电气特性及高速信号表现。尤其不能仅凭连接器规格表判断最终方案是否满足要求，而应结合阻抗、插损、回损、串扰等高速性能进行验证。
从采购和供应链角度来看，真正可靠的兼容替代方案，应当同时满足机械兼容、电气兼容、高速信号兼容以及生产工艺兼容。我们公司专注于极细同轴线束生产制造，可提供：I-PEX 82668-100B-01-D兼容替代线束方案，可根据原产品的30Pin、40AWG、100mm及1-1结构进行方案匹配，并围绕20680-030T-01连接器及AWG 36、38、40、42、44线材适配范围进行线束制造。对于工程验证、国产替代、第二供应商导入以及批量采购项目，可根据客户实际产品结构和技术要求进行相应的规格确认与定制开发。

————————————————————————————————————————————————————————————————

四、从阻抗匹配到整机性能，建立可靠的极细同轴线束连接方案
对于高速图像采集、显示设备及其他高速数据传输产品而言，阻抗匹配并不是一个单独的线材参数，而是贯穿PCB—连接器—极细同轴线—连接器—PCB整个传输链路的系统性问题。选择极细同轴线束时，应将线材AWG、结构尺寸、连接器端接、屏蔽方式和实际高速传输性能统一考虑。只有减少信号链路中的阻抗突变，才能为高速信号的稳定传输创造更好的基础。
I-PEX 82668-100B-01-D作为30Pin、40AWG、100mm的极细同轴线束方案，其配套线材端连接器为20680-030T-01，连接器可适配AWG 36、AWG 38、AWG 40、AWG 42、AWG 44等线材规格，可为工程师进行高速、小型化连接设计及兼容替代提供参考。我们公司依托极细同轴线束生产制造能力，可提供I-PEX 82668-100B-01-D兼容替代线束方案，帮助客户从连接器、线材到线束整体进行匹配，为高速设备连接方案优化及供应链替代提供支持。

————————————————————————————————————————————————————————————————

五、总结
连接器与极细同轴线之间的阻抗匹配，核心不是单纯追求某一个固定参数，而是确保整个高速信号传输链路保持连续、稳定。对于工程师，应重点关注AWG规格、线材结构、连接器端接和高速SI验证；对于采购人员，则应重点确认供应商是否具备稳定的极细同轴线束制造和兼容替代能力。针对I-PEX 82668-100B-01-D，我们公司可提供相应的兼容替代线束制造方案，并可围绕20680-030T-01连接器及不同AWG极细同轴线材进行方案匹配，为高速、小型化设备提供更加灵活的线束供应选择。
