I-PEX 81461-100B-02-D CABLINE®-CA II 30P极细同轴线束组件替代方案

一、30Pin极细同轴线束，满足高速设备小型化连接需求
随着笔记本电脑、显示设备、工业控制设备、VR/AR设备以及其他高速电子产品不断向轻薄化、高集成度方向发展，设备内部用于显示信号和高速数据传输的连接空间越来越有限。极细同轴线束需要在有限空间内同时满足高速信号传输、EMI控制、结构尺寸以及连接可靠性等要求。CABLINE-CA II属于0.4mm Pitch水平插拔型极细同轴连接方案，支持20Pin、30Pin、40Pin和50Pin，并采用全屏蔽结构和机械锁扣设计，适合高密度电子设备内部连接。

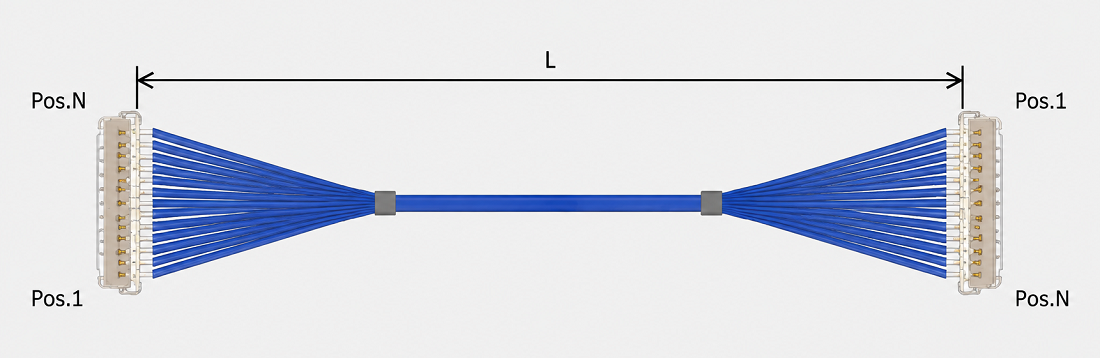

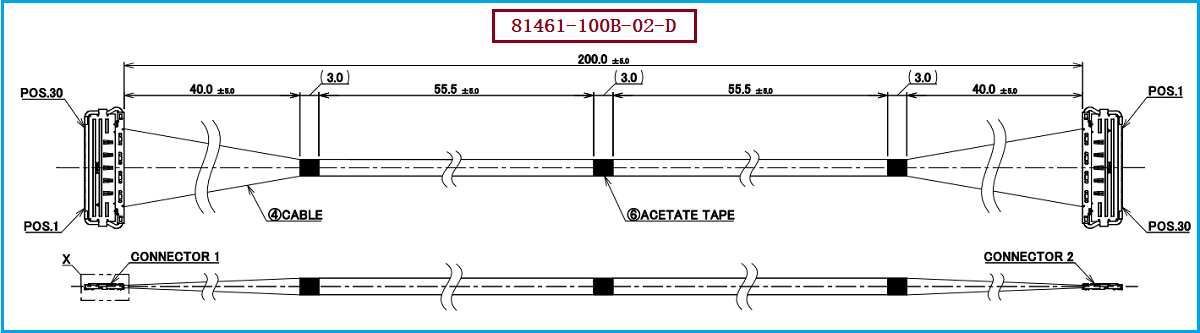

本文重点介绍的极细同轴线束产品料号/型号为 I-PEX 81461-100B-02-D，对应30Pin Micro-Coaxial 40AWG、200mm、1-N连接形式的线束方案；线材端使用的连接器型号为 20680-030T-01，此款线束的线位定义为 1：30。对于工程师而言，在寻找同规格兼容替代线束时，不能只确认Pin数量，还需要同时核对连接器型号、线位定义、线材规格、线束长度、出线方向、弯折空间及端部加工尺寸，才能确保替代线束能够满足实际装配要求。

————————————————————————————————————————————————————————————————

二、做4K图像传输的极细同轴线需要满足什么指标？
4K图像传输对线束的要求并不是简单的“能够传输4K”这么简单，真正需要关注的是高速信号经过整条链路后的完整性。对于4K高分辨率、高刷新率显示应用，工程师在选择极细同轴线时，应结合具体接口协议和实际传输速率，重点关注特性阻抗、插入损耗、回波损耗、串扰、差分一致性、传播时延以及线束长度控制等指标，同时还要考虑连接器、PCB走线以及线束端接工艺对高速信号的综合影响。
因此，4K高速图像传输用极细同轴线并不是单纯追求线径越细越好，而是需要在尺寸、阻抗、损耗、屏蔽和机械可靠性之间取得平衡。对于本文所涉及的Micro-Coaxial极细同轴线束方案，工程师在进行项目选型时，还应结合实际PHY、Lane数量以及接口协议进行整链路验证。CABLINE-CA II系列面向高速显示和高速数据连接应用，并支持多种极细同轴线规格，同时采用全屏蔽结构，有助于满足高密度高速设备对于信号完整性和EMI控制的要求。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
从工程师的角度来看，I-PEX 81461-100B-02-D兼容替代开发首先应确认30Pin连接关系以及1：30线位定义，同时确认20680-030T-01连接器、40AWG极细同轴线、线束长度和整体结构尺寸。在涉及4K显示或其他高速数据传输应用时，还需要进一步对阻抗、损耗、串扰、差分一致性及实际高速信号传输性能进行验证，不能仅通过外形尺寸或连接器能够正常插合来判断产品是否真正兼容。
从采购人员的角度来看，兼容替代线束除了需要满足基本的装配和性能要求，还应重点考察供应商的极细同轴线束制造能力、产品一致性、样品验证能力、批量交付能力和持续供货能力。当项目存在原供应链交期、成本或供货稳定性优化需求时，可以将兼容替代方案作为供应链优化的一种选择。我们公司可提供：I-PEX 81461-100B-02-D兼容替代线束方案，可围绕30Pin、20680-030T-01连接器、1：30线位定义以及客户实际设备结构进行产品开发，并根据项目要求对线长、线材及线束成型结构进行定制。

————————————————————————————————————————————————————————————————

四、专业极细同轴线束制造，为高速图像传输提供可靠连接方案
极细同轴线束的最终性能不仅取决于线材和连接器本身，还与裁线、剥线、端部处理、屏蔽层加工、端子连接、连接器组装以及线束成型等制造工艺密切相关。对于4K图像传输及其他高速信号应用而言，任何一个端部加工环节出现一致性偏差，都可能对高速信号传输造成影响。因此，在进行兼容替代时，应将线材、连接器、线位定义、加工工艺和线束结构作为一个完整系统进行评估。
我公司专注于极细同轴线束的生产制造，可根据客户提供的产品料号、连接器型号、产品图纸、样品或整机安装要求进行兼容替代开发。针对 I-PEX 81461-100B-02-D这一30Pin极细同轴线束方案，可围绕20680-030T-01连接器、1：30线位定义以及实际设备结构进行产品配套，并根据客户项目需求进一步进行线束长度、出线方向、成型方式等方面的定制，为高速显示、4K图像传输以及高密度电子设备内部连接提供极细同轴线束解决方案。

————————————————————————————————————————————————————————————————

五、总结
对于4K图像传输应用而言，极细同轴线束需要同时满足高速信号完整性、阻抗控制、低损耗、低串扰、屏蔽性能以及机械可靠性等多方面要求。工程师在选型时，应从接口协议、PHY、传输速率、线材、连接器和整机结构等多个维度综合判断；采购人员则需要进一步关注兼容性验证、品质稳定性、批量制造能力以及供应链持续保障能力。
针对需要寻找 I-PEX 81461-100B-02-D兼容替代产品的客户，我公司可提供30Pin极细同轴线束制造及兼容替代方案，配套20680-030T-01连接器，按照1：30线位定义进行产品开发，并可根据实际项目要求进行定制。通过从线材、连接器到线束加工和成型的综合配套，为4K高速图像传输及高速电子设备提供更加灵活的极细同轴线束解决方案。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
