I-PEX 82287-100B-02-D CABLINE®-CA II 30P极细同轴线束组件替代方案

一、极细同轴线束为什么适合高速信号传输？

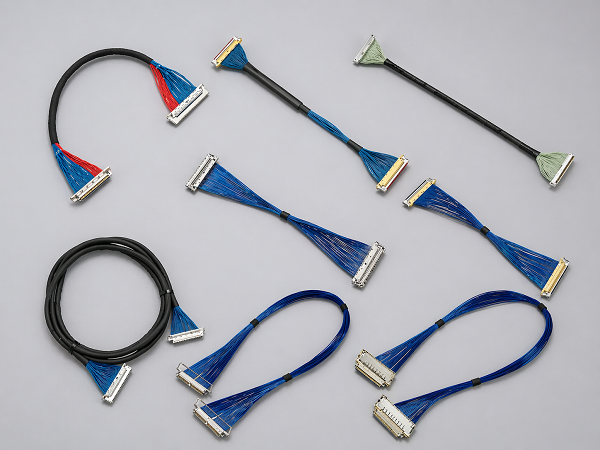

随着笔记本电脑、平板电脑、显示设备、服务器及各类智能终端不断向轻薄化、高集成度方向发展，设备内部能够用于布线的空间越来越有限。同时，高速数据传输对信号完整性提出了更高要求，传统线束在空间占用、布线灵活性以及高速信号传输方面逐渐面临更多挑战。极细同轴线束采用同轴结构，在有限空间内实现多通道信号连接，能够兼顾线束小型化与高速信号传输需求，因此被广泛应用于高密度电子设备内部连接。

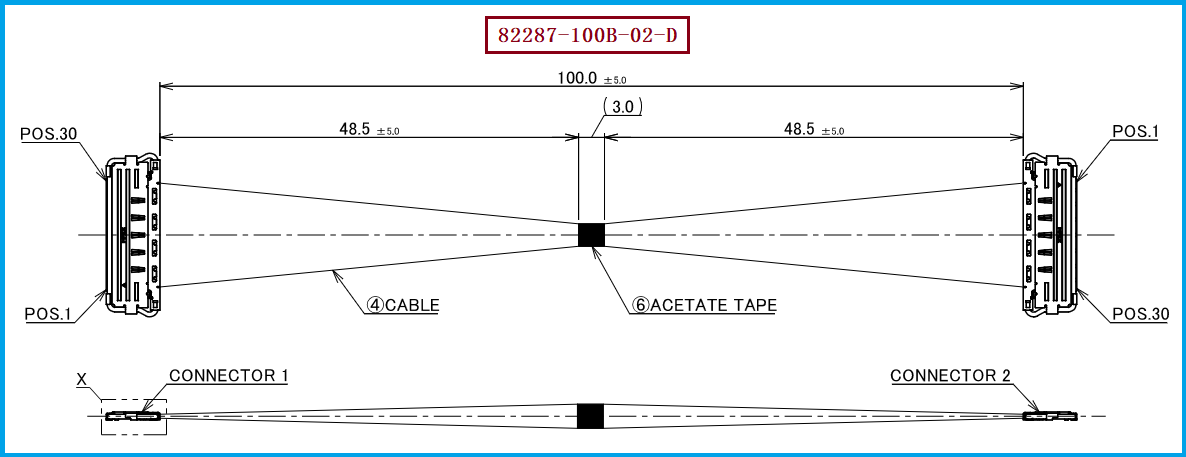

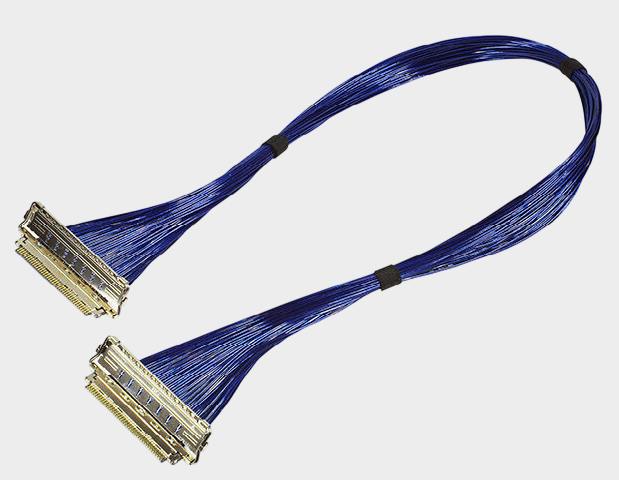

以I-PEX 82287-100B-02-D为例，该产品为30Pin Micro-Coaxial极细同轴线束，采用40AWG微型同轴线材，长度为100mm，线材端连接器型号为20680-030T-01，属于1-N结构。对于需要在狭小空间内实现多通道高速信号连接的设备而言，这类30Pin、40AWG的极细同轴线束能够在减少内部布线空间占用的同时，为高速信号连接提供更加紧凑的解决方案。

————————————————————————————————————————————————————————————————

二、极细同轴线束适用于哪些频率范围？
很多工程师在选择极细同轴线束时，首先会关注一个问题：这种线束究竟能够支持多高的信号频率？实际上，极细同轴线束并不存在一个适用于所有产品的固定最高频率。其实际适用频率范围与线材结构、导体尺寸、介质材料、屏蔽结构、特性阻抗、连接器结构、线束长度以及设备整体信号链路设计都有直接关系。因此，不能仅通过“极细同轴线”这一产品名称判断其具体能够覆盖的频率范围。
对于高速信号应用，更合理的判断方式是结合设备实际工作频段，对线束在目标频率范围内的插入损耗、回波损耗、阻抗一致性、串扰以及整体信号完整性进行评估。一般来说，线束越长，高频信号传输过程中产生的损耗和完整性问题越值得关注；而在相同长度下，线材结构、阻抗控制和连接器匹配水平同样会直接影响最终传输效果。因此，对于82287-100B-02-D这类100mm极细同轴线束，工程应用中应以具体设备的信号速率、工作频段和实际测试结果作为选型依据，而不是简单按照一个固定频率上限进行判断。

————————————————————————————————————————————————————————————————

三、工程师和采购人员选择极细同轴线束时应该关注什么？
从工程师角度来看，选择极细同轴线束不能只看Pin数和线长，还需要确认线径、特性阻抗、连接器型号、端接方式以及设备内部安装空间是否匹配。对于高速信号应用，还应重点关注目标工作频段内的信号完整性表现，通过样品测试或实际系统验证确认线束是否满足设计要求。82287-100B-02-D采用30Pin、40AWG、100mm规格，并匹配20680-030T-01连接器，在进行兼容替代设计时，需要同时确认机械尺寸、Pin位定义、连接器配合关系以及线束长度等关键参数。
从采购角度来看，极细同轴线束不能单纯按照单价进行比较。不同供应商在40AWG超细线材加工、同轴结构控制、端子组装、焊接固定、屏蔽处理以及批量生产一致性方面存在差异，这些因素都会影响产品最终性能和长期使用稳定性。因此，在进行供应商导入或国产替代时，除了关注价格，还应综合考察样品验证能力、产品一致性、生产能力、交期以及长期供货能力，从而降低后续批量采购过程中出现质量波动或供应风险的可能性。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
对于需要选用或寻找替代产品的项目，建议工程师首先确认30Pin数量、40AWG线径、100mm长度以及连接器型号20680-030T-01等基本规格，再结合设备实际工作频率和传输速率进行信号完整性验证。特别是在高速信号应用中，应重点关注目标频率范围内的插入损耗、回波损耗、阻抗一致性和串扰等指标，通过样品测试确认线束与整机系统之间的匹配情况，从而避免仅依据外形或基础规格进行替换。
我们公司可提供：82287-100B-02-D兼容替代线束方案，可根据客户项目需求生产制造30Pin、40AWG、100mm极细同轴线束，并围绕20680-030T-01连接器进行对应匹配，为客户提供极细同轴线束兼容替代、国产化替代及第二供应商开发方案。总结来看，极细同轴线束的频率适用范围并不能简单用一个固定数值定义，而应结合线材、连接器、长度及实际信号测试结果综合判断。对于82287-100B-02-D这类30Pin、40AWG、100mm产品，工程师可以根据实际应用频段进行针对性验证，采购人员则可以从产品一致性、制造能力和持续供货能力等方面综合评估，从而选择更适合项目长期应用的极细同轴线束方案。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
