一、极细同轴线的直径选择，并不是越细越好
在高速、小型化电子设备中，极细同轴线束的电缆直径直接关系到设备内部的布线空间、弯折空间以及信号传输性能。工程师在进行线束选型时，通常需要在“更小的外径”和“更好的屏蔽性能”之间寻找合适的平衡点。对于笔记本电脑、平板电脑、显示模组、摄像模组等内部空间有限的产品，线束如果外径过大，会增加走线和装配难度；但如果单纯追求更小的线径，也需要进一步确认屏蔽结构、阻抗控制以及实际应用中的EMI表现。因此，评估极细同轴线时，电缆直径应与信号类型、传输速率、布线环境及EMI要求一起考虑，而不能单独以线径大小判断产品优劣。

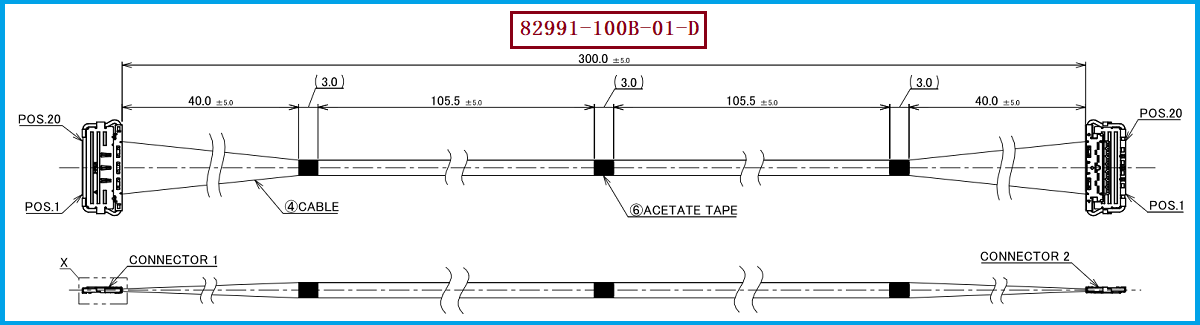

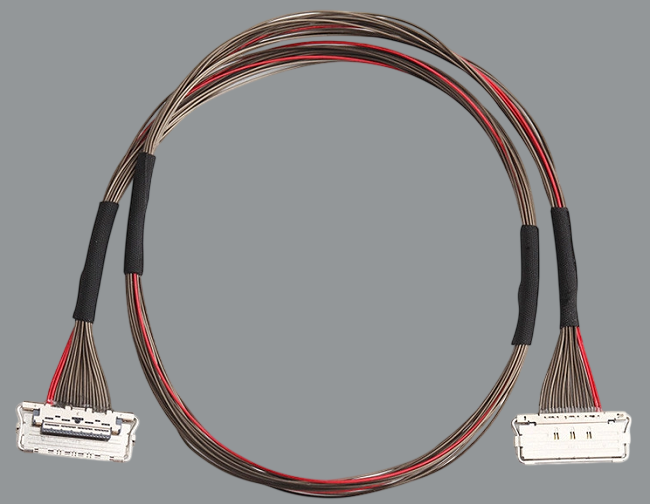

I-PEX 82991-100B-01-D是一款20Pin、1-1双端连接、Micro-Coaxial AWG 40、长度300mm的极细同轴线束，线材端采用20680-020T-01连接器。AWG 40线材能够在较小的空间内实现多路信号连接，适合高密度内部布线场景。对于工程师而言，AWG 40的选择意味着需要进一步关注线材结构和屏蔽层设计；对于采购人员而言，则应同时确认线材规格、连接器型号、长度、Pin数及产品兼容性，从而避免只按照“线径更细”进行简单替换。

————————————————————————————————————————————————————————————————

二、电缆直径与EMI性能，需要结合屏蔽结构综合评估
极细同轴线的EMI性能并不是由电缆直径单独决定的。对于高速信号而言，屏蔽层结构、屏蔽覆盖效果、接地方式、连接器屏蔽连续性以及PCB端的回流路径都会影响最终的电磁兼容表现。82991-100B-01-D所采用的CABLINE-CA II连接方案具有ZenShield全屏蔽结构，通过屏蔽设计降低高速信号通道受到外部电磁干扰的风险，同时也有助于控制信号向周围环境产生的电磁辐射。 因此，在评估“电缆直径与EMI性能”的关系时，更合理的方式是将线径、同轴结构、屏蔽层、连接器以及整机接地设计作为一个完整的信号通道进行分析。
对于工程师来说，如果设备内部存在Wi-Fi、蓝牙、高速处理器、显示接口、摄像头模组或其他容易产生电磁干扰的电路，线束选型时应重点关注高速信号线与干扰源之间的距离、线束走向、屏蔽层连续性以及连接器区域的屏蔽处理。在满足机械空间要求的前提下，AWG 40极细同轴线可以提供较好的布线灵活性，但最终EMI性能仍需要结合具体设备进行测试验证。对于采购人员而言，在寻找兼容替代产品时，不建议仅以“相同AWG”作为判断标准，还应确认线材结构、连接器匹配及实际产品的EMI和信号完整性要求。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
针对I-PEX 82991-100B-01-D进行替代选型时，建议首先确认20Pin、1-1双端结构、Micro-Coaxial AWG 40以及300mm长度等基本规格，同时核对20680-020T-01连接器的配合关系。CABLINE-CA II连接器采用0.4mm Pitch水平连接结构，并具有较低的连接器高度和全屏蔽设计，适合空间受限的高速设备内部连接。 对于EMI要求较高的项目，还应进一步确认线材屏蔽结构、接地方式、连接器屏蔽连续性以及PCB端设计，必要时通过实际样品进行辐射、传导及信号完整性相关测试。
如果采购项目属于国产替代、第二供应商导入或原厂料号替换，除了确认外观尺寸和连接器能够正常插合，还需要确认线序、线长、线材规格、阻抗、机械可靠性及批量生产一致性。我们公司可提供I-PEX 82991-100B-01-D兼容替代线束方案，可生产制造20Pin、AWG 40、300mm、1-1双端结构的极细同轴线束，并根据客户实际产品需求进行连接器、线材、长度及线序等方面的匹配，为工程样品验证、国产替代及批量采购提供相应的线束解决方案。

————————————————————————————————————————————————————————————————

四、总结：电缆直径与EMI性能，应从整条信号链路进行评估
极细同轴线选型时，电缆直径与EMI性能之间并不是简单的“线越粗屏蔽越好、线越细EMI越差”的关系。对于I-PEX 82991-100B-01-D这类20Pin、AWG 40、300mm的极细同轴线束，更重要的是在满足设备空间要求的基础上，综合考虑同轴线材结构、屏蔽层、连接器屏蔽、接地路径以及PCB和整机设计。只有将机械尺寸、电气性能和EMI要求结合起来，才能选择真正适合项目的极细同轴线束。
对于工程师而言，应重点验证线材直径、阻抗、屏蔽结构及系统EMI表现；对于采购人员而言，则应重点确认I-PEX 82991-100B-01-D、20680-020T-01、AWG 40、300mm及20Pin等关键规格，并关注供应商的兼容制造和批量交付能力。通过针对性的规格匹配与实际验证，可以在实现设备小型化布线的同时，为高速信号连接提供更加稳定的极细同轴线束方案。
