I-PEX 82990-100B-01-D CABLINE®-CA II 20P极细同轴线束组件替代方案

一、极细同轴线束选型，连接器匹配为什么是关键？
在高速、小型化电子设备中，极细同轴线束不仅承担信号传输功能，还需要与设备端连接器实现可靠配合。因此，工程师在进行线束选型时，不能只关注线材的AWG规格，还需要同时确认连接器的Pin数、Pitch、插接方向、配合结构以及线材适配范围。尤其在笔记本电脑、平板电脑、摄像头模组、显示模组、VR/AR及其他空间受限设备中，连接器尺寸和安装方式往往直接影响线束能否顺利导入整机设计。

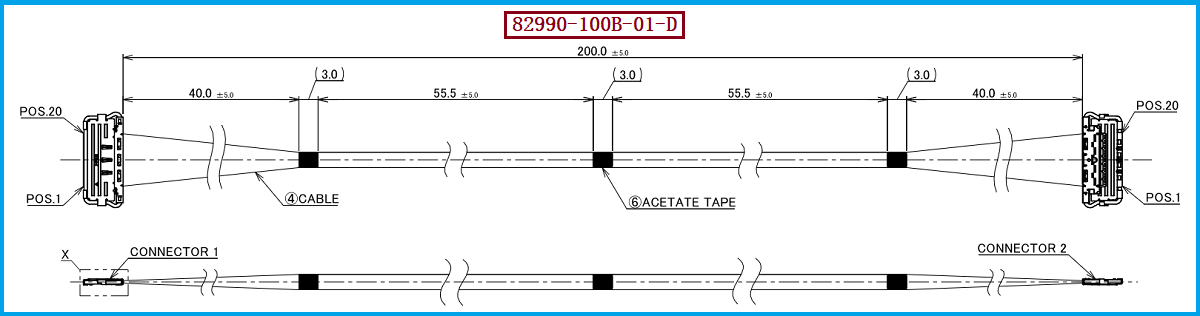

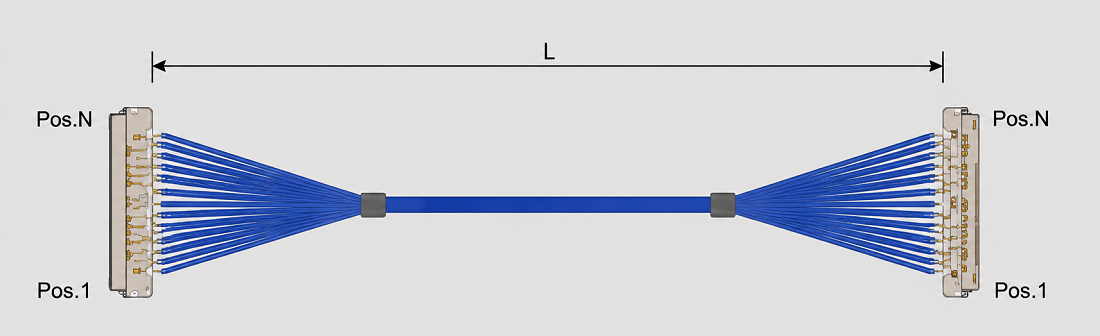

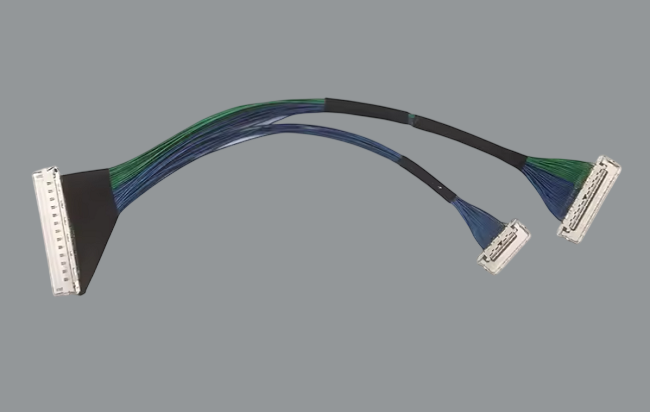

I-PEX 82990-100B-01-D是一款20Pin、1-1双端结构的极细同轴线束，采用Micro-Coaxial线材，线长为200mm。该产品使用的线材端连接器型号为20680-020T-01，连接器方案可适配AWG36、AWG38、AWG40、AWG42、AWG44等规格线材。对于需要进行高密度内部连接的产品，正确匹配连接器与线材规格，是保证线束能够正常装配并满足应用要求的重要基础。

————————————————————————————————————————————————————————————————

二、极细同轴线束如何正确匹配连接器？不能只看Pin数
对于工程师来说，极细同轴线束与连接器的匹配，首先要确认Pin数和连接器系列是否对应。例如20Pin线束需要匹配相应的20Pin连接器，同时还需要进一步确认连接器的Pitch、插接方向、配合高度以及锁扣结构。CABLINE-CA II采用0.4mm Pitch水平连接结构，并配有机械锁扣设计，因此在进行线束替代或重新选型时，需要确认连接器的实际安装方向及结构尺寸是否与设备空间相匹配。
其次需要确认连接器能够适配的线材规格。20680-020T-01所对应的连接器方案可适配AWG36、AWG38、AWG40、AWG42、AWG44等规格线材，这意味着在进行极细同轴线束设计时，可以根据设备内部空间、线材柔韧性、机械要求及电气设计需求选择合适的AWG规格。但连接器能够适配某种AWG，并不意味着任意AWG线材都可以直接满足具体高速信号应用，实际项目仍需要结合线材电气特性、连接器端接、线束长度以及PCB和系统SI设计进行综合验证。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在进行I-PEX 82990-100B-01-D兼容替代时，工程师建议先确认原线束的20Pin、1-1双端结构、Micro-Coaxial线材及200mm线长，再进一步核对线序、连接器配合尺寸、插接方向、安装空间和实际走线方式。连接器的选择不能只看“Pin数一样”，还需要确认连接器与线材之间的适配关系，以及与设备端连接器之间的实际配合情况。对于高速信号应用，还应将线材、连接器、PCB及整机信号链路作为一个整体进行验证。
从采购角度来看，兼容替代产品除了需要满足基本的结构和规格要求，还需要关注供应商的极细同轴线束制造能力、端接工艺、产品一致性和批量交付能力。如果原供应产品存在交期、成本、供应渠道或国产化需求，建议在正式导入前通过样品进行尺寸、装配、导通及实际应用验证。我们公司可提供 I-PEX 82990-100B-01-D 兼容替代线束方案，并可根据客户提供的样品、图纸或技术要求，对20680-020T-01连接器方案以及AWG36、AWG38、AWG40、AWG42、AWG44线材规格进行匹配开发，为客户提供相应的极细同轴线束替代及定制制造服务。

————————————————————————————————————————————————————————————————

四、从连接器到线材，建立完整的极细同轴线束选型方案
极细同轴线束的连接器选型，最终目的并不是单纯实现“插得上”，而是让连接器、线材和设备之间形成可靠匹配。对于20Pin高速连接方案，需要综合考虑连接器的细间距结构、插接方向、机械锁扣、线材AWG、线束长度及设备内部空间；对于高速信号，还需要进一步关注阻抗控制、信号完整性、EMI以及整机SI设计。只有从机械、电气和应用三个层面同时进行确认，才能降低兼容替代过程中出现接触异常、装配干涉或高速信号性能不达标等风险。
作为极细同轴线束生产制造商，我们公司可围绕 I-PEX 82990-100B-01-D 进行兼容替代与定制开发，针对20Pin双端极细同轴线束结构，结合20680-020T-01连接器方案及AWG36、AWG38、AWG40、AWG42、AWG44等可适配线材规格，根据客户实际产品的尺寸、线长、线序和使用要求进行匹配。无论是新产品开发、国产替代、第二供应商导入，还是原有线束供应商切换，都可以根据实际项目需求进行方案评估和样品开发。

————————————————————————————————————————————————————————————————

五、总结
极细同轴线束选型时，连接器匹配是决定线束能否顺利应用的重要环节。正确的选型思路应该从Pin数、Pitch、插接方向、机械结构、线材AWG以及实际设备空间等方面进行确认，而对于MIPI等高速信号应用，还需要进一步考虑线材、连接器、PCB和系统SI设计之间的整体匹配。
I-PEX 82990-100B-01-D为20Pin、1-1双端极细同轴线束，线材端连接器型号为20680-020T-01，可适配AWG36、AWG38、AWG40、AWG42、AWG44等规格线材。我们公司可提供 I-PEX 82990-100B-01-D 兼容替代线束方案，并根据客户实际产品需求进行线材、连接器、线长、线序及结构方面的匹配开发，为工程师提供可靠的选型与替代参考，也为采购人员提供稳定的极细同轴线束供应方案。
