I-PEX 82868-100B-02-D CABLINE®-CA II 20P极细同轴线束组件替代方案

一、AR眼镜图像模组为什么需要极细同轴线束？
AR眼镜的图像模组通常需要在非常有限的内部空间中完成高速图像数据传输，连接线束不仅要满足电气连接，还要兼顾小型化、柔性布线和信号稳定性。相比普通线材，极细同轴线束具有更紧凑的结构和较好的屏蔽能力，能够更适应AR眼镜内部显示模组、摄像头模组与主控板之间的高密度布线需求，因此在空间受限的高速电子设备中具有明显的应用优势。

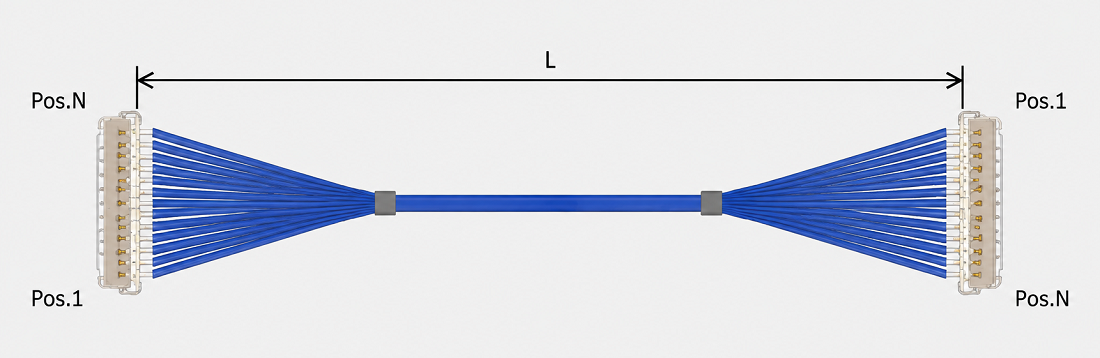

从工程设计角度来看，AR眼镜对线束的要求并不是单纯追求“越细越好”，而是在有限空间内同时控制线径、阻抗、信号完整性、弯折空间以及连接可靠性。CABLINE-CA II采用0.4mm接点间距、水平连接结构，并具备全屏蔽和机械锁扣设计，适合高密度、高速率的微型电子设备连接场景。该系列支持20、30、40、50Pin，并可搭配AWG40等Micro-Coaxial Cable使用。

————————————————————————————————————————————————————————————————
二、I-PEX 82868-100B-02-D有哪些关键规格？

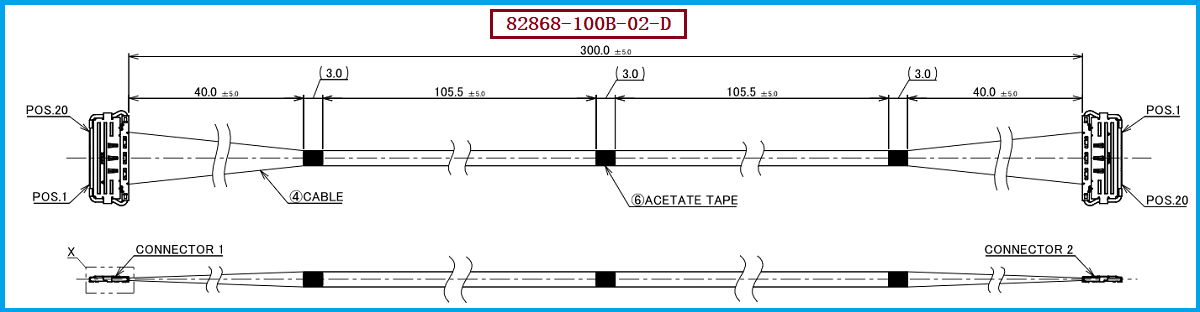

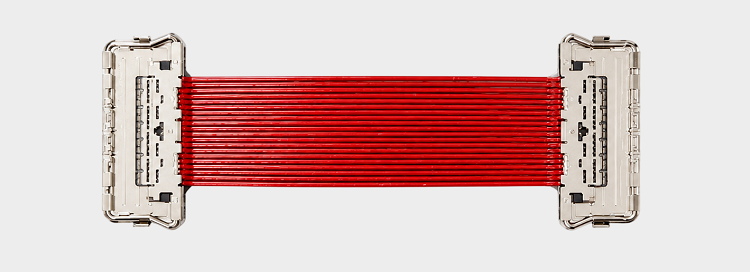

I-PEX 82868-100B-02-D是一款20Pin、40AWG、300mm的CABLINE-CA II极细同轴线束，产品采用Micro-Coaxial Cable结构，线材端使用连接器型号为20680-020T-01，线位定义为1：20。对于AR眼镜图像模组这类内部空间紧凑的应用，300mm长度可以为模组之间的走线提供一定余量，而40AWG极细同轴线材则有利于实现更紧凑的布线方案。I-PEX的产品矩阵也将82868-100B-02-D定义为20Pin、40AWG、300mm、1-N的标准线束。
对于工程师而言，选型时还需要重点核对连接器型号、Pin数、线长、线径、阻抗和线位关系，而不能只按照“20Pin极细同轴线”进行判断。对于采购人员而言，除了确认I-PEX 82868-100B-02-D、20680-020T-01、300mm、40AWG、1：20线位定义等关键参数，还应关注样品一致性、批量交付能力以及供应稳定性。CABLINE-CA II平台具备高速传输应用能力，但具体项目的实际信号性能仍需要结合实际接口速率、线长、系统结构和SI测试结果进行确认。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
针对AR眼镜、图像模组、摄像头模组及其他高速小型化电子产品进行极细同轴线束选型时，工程师建议优先确认原线束的连接器配合关系、Pin数、线位定义、线材规格、长度及机械尺寸，再进一步确认阻抗、插损、串扰、回损和EMI等高速信号指标。如果项目原本采用I-PEX 82868-100B-02-D，则替代方案需要围绕20Pin、40AWG、300mm以及1：20线位定义进行针对性开发，并通过实物样品完成连接器配合、导通、电气性能及整机装配验证。
对于采购人员而言，当原供应商存在交期较长、采购成本、供应稳定性或第二供应商导入需求时，可以考虑建立兼容替代线束方案。但极细同轴线束属于精密组件，不建议仅凭连接器外形或料号判断是否能够直接替换，而应以实际样品验证结果作为导入依据。我们公司可提供：I-PEX 82868-100B-02-D兼容替代线束方案，可根据客户产品结构和技术要求进行极细同轴线束的兼容开发、样品制作及批量生产，为AR眼镜及高速图像模组项目提供替代供应选择。

————————————————————————————————————————————————————————————————

四、从AR图像传输到批量生产，极细同轴线束更考验制造能力
AR眼镜内部空间小，图像模组与主控单元之间通常需要进行精细化走线，因此极细同轴线束的尺寸控制、端部加工、连接器组装精度以及线材一致性都会直接影响装配效果。对于I-PEX 82868-100B-02-D这类20Pin、40AWG、300mm产品来说，除了连接器型号20680-020T-01和线位定义1：20必须准确匹配之外，线长、剥线尺寸、端部成型、屏蔽结构以及批量产品的一致性同样是工程导入时需要重点关注的内容。
我们公司专注于极细同轴线束的生产制造，可根据客户提供的原产品、图纸或样品进行结构分析和兼容开发，并围绕线材、连接器、线位、长度及加工工艺进行生产控制。对于AR眼镜图像模组等高速、小型化应用，线束不仅承担连接功能，还需要与整机的空间结构和高速信号设计相匹配，因此从样品验证到批量生产，都需要保持稳定的制造精度和产品一致性。

————————————————————————————————————————————————————————————————

五、总结：
AR眼镜的图像模组之所以倾向采用极细同轴线束，本质上是因为其同时面临空间小、高速信号传输、EMI控制以及柔性布线等多方面要求。I-PEX 82868-100B-02-D采用20Pin、40AWG、300mm极细同轴线结构，线材端连接器型号为20680-020T-01，线位定义为1：20，可作为AR眼镜、图像模组及其他小型高速电子设备线束选型和兼容开发的参考型号。我们公司可提供I-PEX 82868-100B-02-D兼容替代线束方案，支持极细同轴线束的兼容开发、样品验证及批量制造，帮助工程师解决产品导入和替代选型问题，同时为采购人员提供更加灵活的供应链选择。
