I-PEX 82435-100B-02-D CABLINE®-CA II 20P极细同轴线束组件替代方案

一、200mm超细同轴线束，兼顾高密度与高速连接
随着电子设备持续向轻薄化、高速化和高集成度发展，设备内部连接对线束的空间占用、信号传输以及装配可靠性提出了更高要求。尤其是在高速差分信号应用中，线束不仅需要满足多通道连接，还需要兼顾阻抗、屏蔽、串扰及机械结构等因素。极细同轴线束凭借较小的线径和独立屏蔽结构，可以在有限空间内实现高密度信号连接，适合用于笔记本电脑、显示设备、工业设备及其他高速电子产品内部连接。

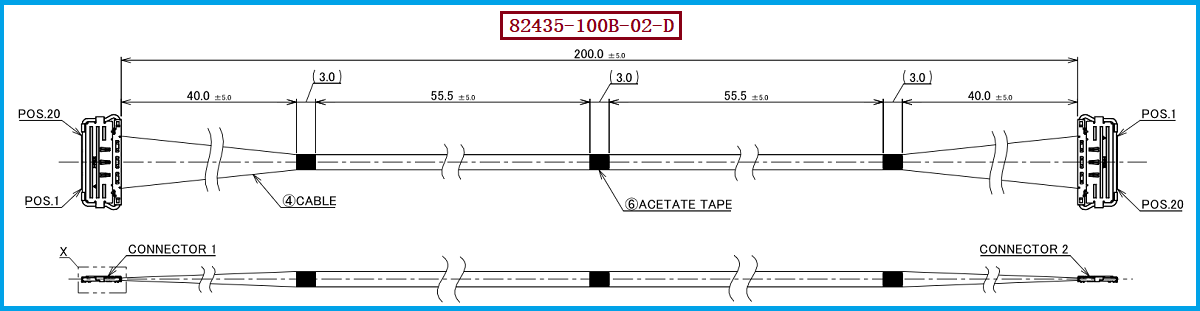

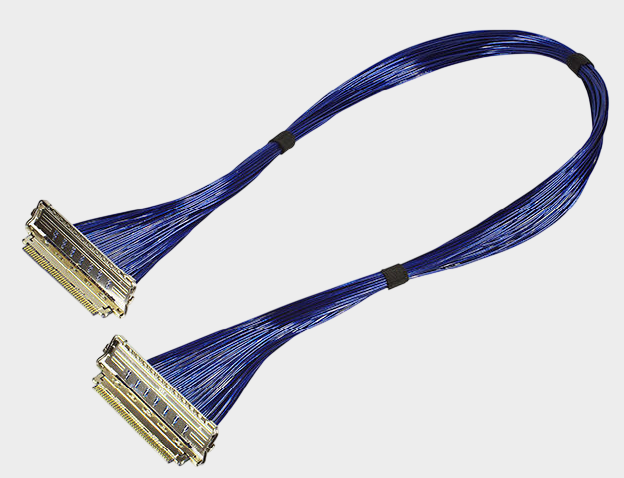

I-PEX 82435-100B-02-D是一款CABLINE-CA II 20Pin极细同轴线束，采用20根AWG#40、50Ω Micro-Coaxial Cable，标准长度为200mm。线束两端采用CABLINE-CA II Plug结构，Housing Assembly采用20680-020T-01，同时配合Shell-A 3204-0201及Lock Bar Assembly 20681-020T-01。其连接器采用0.4mm间距、水平插接设计，配合机械锁定结构及全屏蔽方案，在高密度设备内部连接中能够兼顾连接空间与信号传输需求。
我们公司可提供：I-PEX 82435-100B-02-D兼容替代线束方案，可围绕原线束的Pin数、线径、阻抗、长度、连接器及出线结构进行开发，适用于第二供应商导入、国产替代、供应链优化以及停产型号替代等项目。

————————————————————————————————————————————————————————————————
二、高速差分信号应用，线束设计决定连接质量
高速差分信号传输对线束的一致性要求较高。信号速率提升后，阻抗变化、线缆结构差异、屏蔽效果以及连接器端部处理都会对传输质量产生影响。因此，极细同轴线束的设计重点并不是单纯追求“小”，而是在有限的线径和空间内保持稳定的电气特性，同时满足设备内部的布线和装配要求。
CABLINE-CA II采用0.4mm Contact Pitch、水平插接结构，连接器配合高度为0.95±0.15mm，并支持20、30、40、50Pin配置；Micro-Coaxial Cable覆盖AWG36、AWG38、AWG40、AWG42及AWG44等规格，平台面向最高32 Gbps/lane高速信号应用。 对于82435-100B-02-D本身，则应按照20Pin、AWG#40、50Ω、200mm这一具体线束规格进行工程验证，结合实际PCB、连接器、布线方式和整机结构确认高速信号性能。
200mm线长对于设备内部连接具有较好的应用灵活性，但在实际装配过程中仍需要关注线束弯折半径、连接器附近应力、固定位置以及出线方向。对于AWG#40极细同轴线束而言，合理控制弯折和装配应力，有助于保持连接器端部及线缆结构的稳定性，也有利于批量生产时维持产品一致性。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

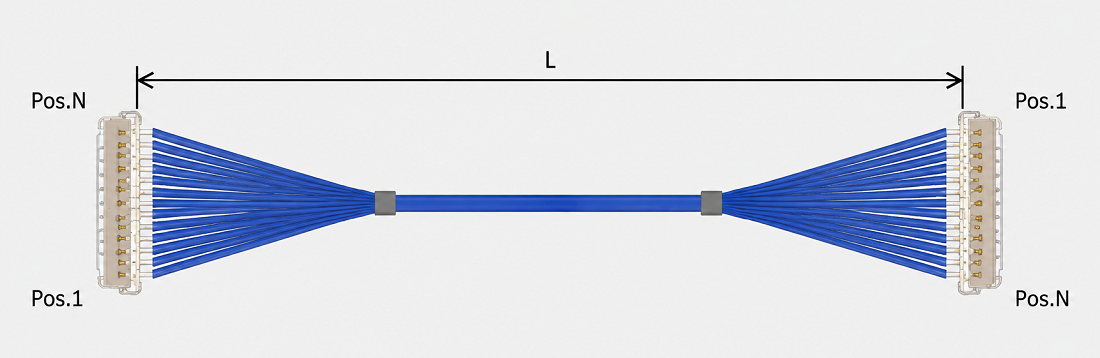

工程选型时，建议首先锁定20Pin + AWG#40 + 50Ω + 200mm + 20680-020T-01这几个核心参数，再进一步确认连接器配对关系、Pin Assignment、出线方向及设备安装空间。82435-100B-02-D的连接器采用CABLINE-CA II Plug P/N 20679-020T-01，对接端为20682-020E-02；两端连接器的Pin Assignment为对应反向关系，即Connector 1的Pin 20对应Connector 2的Pin 1，Pin 1对应Pin 20。
对于兼容替代项目，不能只看连接器外观或Pin数量。尤其是高速差分信号线束，还需要确认阻抗、线长、线材规格、Pin定义、连接器方向、线束成型尺寸及装配空间。如果现有设备已经采用82435-100B-02-D，我们公司可根据客户样品、图纸或原线束实物进行规格确认，并针对20680-020T-01连接器结构、20Pin、AWG#40、50Ω、200mm进行兼容替代开发；最终方案可通过样品装配及电气性能验证后导入量产。需要说明的是，兼容替代应以实际样品验证结果为准，不建议仅凭型号进行直接替换。

————————————————————————————————————————————————————————————————

四、极细同轴线束制造，满足研发与批量采购需求
对于研发工程师而言，高速极细同轴线束的重点在于连接器匹配、信号完整性、结构尺寸及装配可靠性；对于采购端而言，则更加关注产品一致性、交期、批量供应能力以及第二供应商导入后的稳定性。因此，一套成熟的兼容替代方案，需要同时解决“能不能装”“能不能传”“能不能稳定生产”三个问题。
我们公司专注于超细同轴线束制造与兼容替代开发，可针对I-PEX CABLINE-CA II系列20Pin、30Pin、40Pin、50Pin等结构进行线束开发，并根据项目要求匹配不同线径、长度及出线形式。针对I-PEX 82435-100B-02-D，可重点围绕200mm线长、AWG#40、50Ω及20680-020T-01相关连接结构开展样品制作和替代验证，为研发项目提供打样支持，也为采购端提供可持续的批量供应选择。

————————————————————————————————————————————————————————————————

五、总结
I-PEX 82435-100B-02-D以20Pin、AWG#40、50Ω、200mm极细同轴线束规格，适合高密度设备内部的高速信号连接需求。对于需要进行国产替代、第二供应商导入或供应链优化的项目，真正需要关注的是线材、阻抗、Pin Assignment、连接器结构、线长及装配尺寸的整体匹配。在此基础上，通过样品制作、结构装配及电气性能验证，可以更有效地完成兼容替代方案导入。对于需要I-PEX 82435-100B-02-D兼容替代线束的研发及采购项目，我们公司可提供从规格确认、样品开发到批量生产的配套服务。
