I-PEX 82146-100B-02-D CABLINE®-CA 60P极细同轴线束组件替代方案

一、什么是极细同轴线束的“插损”？高速信号传输中的关键指标
在高速电子设备内部连接中，工程师经常会关注插入损耗（Insertion Loss，简称IL）。简单来说，插损用于描述信号经过一段线缆、连接器或完整传输链路后产生的信号功率损失，通常以dB（分贝）表示。对于极细同轴线束而言，信号从发送端进入线束后，需要经过极细同轴线材、连接器端接以及连接器对插等环节，随着传输距离增加以及频率升高，信号可能产生衰减，因此插损是评价高速传输链路性能时的重要参考指标之一。

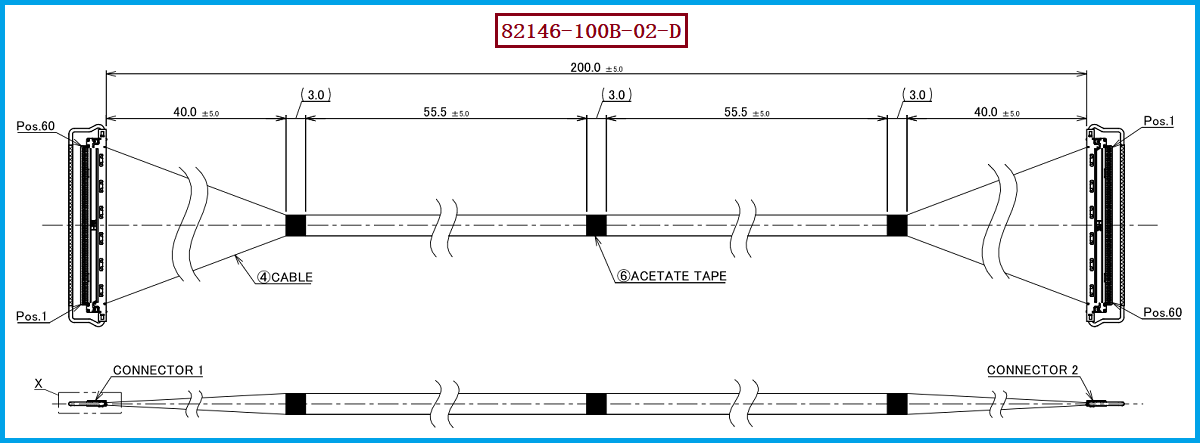

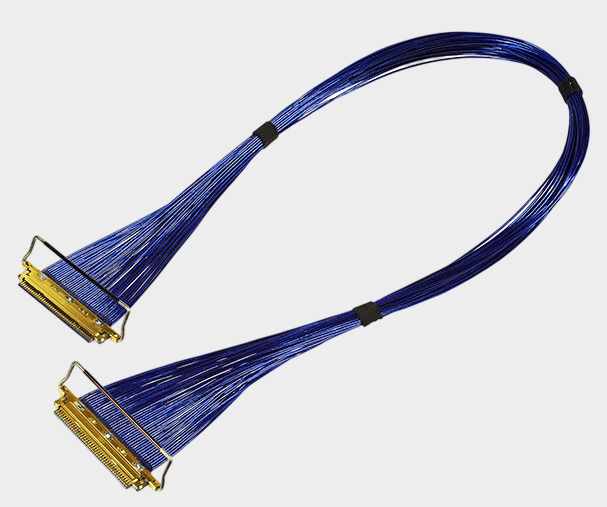

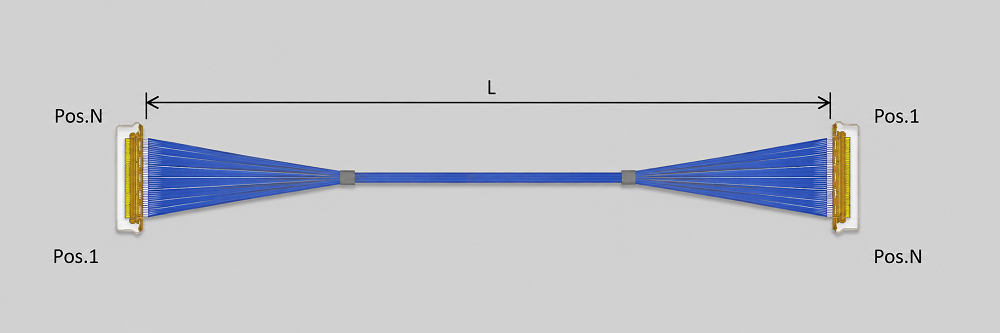

I-PEX 82146-100B-02-D属于CABLINE-CA系列60Pin Micro-Coaxial极细同轴线束，典型规格为AWG 40、线长200mm、1-N结构，采用0.4mm间距的高密度连接设计，线材端使用连接器型号20634-160T-02。对于工程师而言，在评估这类高速极细同轴线束时，不能只关注Pin数、线长和连接器是否能够正常装配，还需要结合实际应用的信号速率和频率范围，对传输链路中的插损等电气特性进行综合评估。

————————————————————————————————————————————————————————————————

二、极细同轴线束为什么会产生插损？线材、长度和连接器都会产生影响
极细同轴线束的插损并不是由某一个单独因素决定的，而是与线材本身、传输长度、连接器及端接结构等因素有关。对于线材而言，导体损耗和介质相关损耗都会随着信号频率变化而影响传输衰减；对于线束长度而言，在其他条件基本相同时，信号传播距离增加通常意味着需要经历更长的传输路径，因此线长变化需要纳入高速链路性能评估。除此之外，连接器以及线材与连接器之间的端接区域也可能成为高速信号链路中的重要影响因素。
因此，对于I-PEX 82146-100B-02-D这样的60Pin、200mm极细同轴线束，AWG 40、线长200mm以及20634-160T-02连接器都属于工程选型时需要确认的关键条件。尤其是在进行兼容替代时，如果替代方案改变了线材规格、线束长度或端接结构，即使连接器可以正常匹配，也不能直接认为整体高速性能完全一致。对于高速应用，应根据实际系统要求对插损、回波损耗、阻抗、串扰及其他相关信号完整性指标进行验证。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议：不要只看连接器是否匹配
对于工程师而言，进行I-PEX 82146-100B-02-D兼容替代时，可以将原产品的60Pin、AWG 40、200mm、1-N结构以及20634-160T-02连接器作为基础匹配条件，再结合实际高速接口和信号速率确定电气性能验证要求。如果项目对高速信号传输性能比较敏感，应重点关注完整线束链路的插损表现，而不是只检测单独线材或连接器。特别是在改变线长、线材结构或端接工艺后，应重新进行相应的高速信号验证，以确认替代线束能够满足整机设计要求。
对于采购人员而言，选择替代供应商时，需要避免仅依据“60Pin、同连接器、同线长”进行判断。建议将连接器型号、线材AWG、线束长度、Pin定义、机械尺寸和高速电气性能作为整体的供应商评估条件。我们公司可提供I-PEX 82146-100B-02-D兼容替代线束方案，可围绕20634-160T-02线材端连接器及AWG 40极细同轴线材进行产品开发、打样和批量制造，并根据客户实际项目要求进行规格确认和工程验证，为原厂替代、第二供应商开发及国产化导入提供线束供应选择。

————————————————————————————————————————————————————————————————

四、从插损控制到稳定量产：极细同轴线束需要工程与制造协同
对于高速极细同轴线束而言，插损控制不仅与线材本身有关，也与线束制造过程中的端接一致性、线材排列、长度控制以及连接器装配质量密切相关。I-PEX 82146-100B-02-D采用60Pin高密度结构和AWG 40极细同轴线材，在200mm线长下需要兼顾空间布线和高速信号连接要求。因此，从样品开发到批量生产，都需要对产品尺寸、端接结构、线材加工及产品一致性进行严格控制，才能为后续高速应用验证提供稳定的产品基础。
我们公司可提供I-PEX 82146-100B-02-D兼容替代线束方案，面向需要原厂替代、供应链优化及国产化导入的客户，提供60Pin极细同轴线束的研发、打样和生产制造服务。产品可围绕20634-160T-02连接器和AWG 40极细同轴线材进行匹配，并根据客户实际需求确认线束长度、结构及相关工程参数。对于工程师，我们关注的是线束结构与高速信号性能之间的匹配；对于采购人员，我们关注的是产品一致性、批量制造能力和长期供应稳定性，通过工程验证与制造能力相结合，为客户提供更加可靠的极细同轴线束兼容替代方案。

————————————————————————————————————————————————————————————————

五、总结：
插入损耗（Insertion Loss，IL）是评价高速信号经过极细同轴线束后产生信号衰减的重要指标，通常以dB表示。对于I-PEX 82146-100B-02-D这类60Pin Micro-Coaxial极细同轴线束，线材、200mm线长、AWG 40规格、20634-160T-02连接器以及端接工艺等因素都可能影响实际高速传输表现。因此，在进行兼容替代时，不能只判断机械尺寸和连接器是否匹配，还应结合实际应用对插损及其他信号完整性指标进行综合验证。
我们公司可提供I-PEX 82146-100B-02-D兼容替代线束方案，可围绕60Pin、AWG 40、200mm及20634-160T-02连接器等产品条件开展极细同轴线束开发与制造，为工程师提供兼容替代和工程验证支持，为采购人员提供稳定的产品供应选择。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
