I-PEX 82865-100B-02-D CABLINE®-CA 60P极细同轴线束组件替代方案

一、60Pin极细同轴线束：高速传输应用中的AWG选型

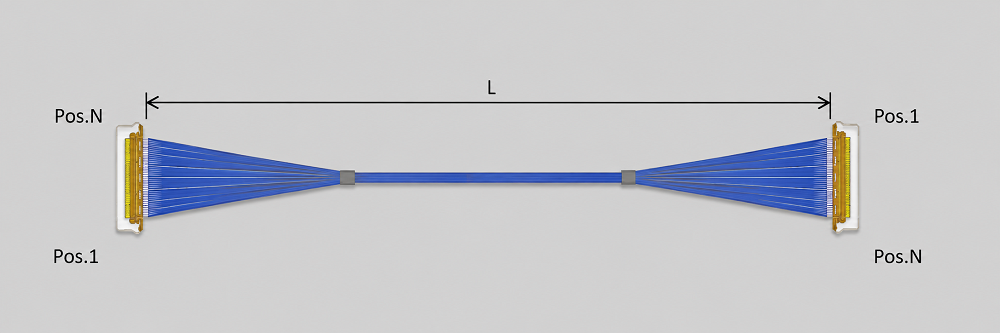

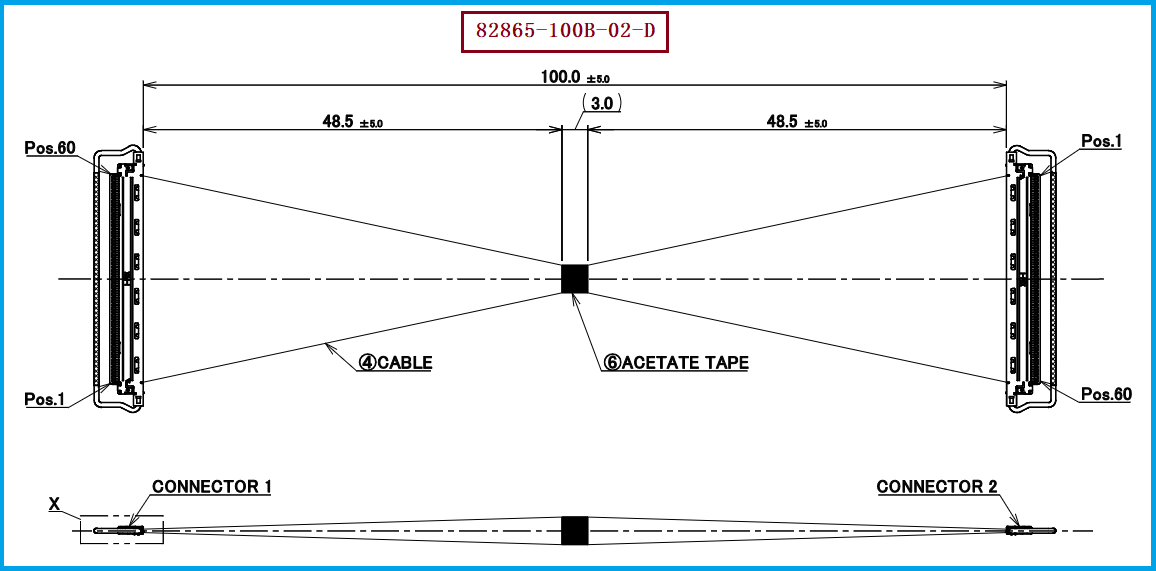

在笔记本电脑、平板电脑、AI计算设备、高分辨率显示、工业相机、机器视觉及其他高速电子设备中，极细同轴线束需要在有限的安装空间内完成高密度信号连接，同时兼顾高速传输、线束柔韧性及连接可靠性。I-PEX 82865-100B-02-D是一款60Pin Micro-Coaxial极细同轴线束方案，典型规格为60Pin、100mm、AWG40、1-N结构，采用0.4mm间距及水平对插设计，适合空间受限且对高速信号连接有要求的设备内部应用。
对于工程师而言，线材AWG并不是一个单纯代表“线粗或线细”的参数。在线材长度、结构和材料等条件基本确定时，AWG不同会带来导体尺寸、直流电阻、损耗特性以及机械柔韧性等方面的差异，从而影响线束在不同应用中的综合表现。对于采购人员而言，AWG规格同时关系到线材供应、成本、加工工艺和替代料选择，因此在寻找I-PEX 82865-100B-02-D兼容产品时，需要同时确认连接器、线材AWG、长度及实际电气性能，而不能仅以60Pin作为替代依据。

————————————————————————————————————————————————————————————————

二、AWG36、38、40、42、44有什么区别？极细同轴线径与高速传输性能如何平衡
AWG数值越小，通常代表导体线径越大；AWG36相较AWG40具有更大的导体尺寸，而AWG42、AWG44则更加纤细。在相同材料和结构条件下，较大的导体通常具有更低的直流电阻，并能够带来不同的损耗及电气特性；较小的线径则具有更好的柔韧性和更小的空间占用。因此，从工程设计角度来看，AWG36并不意味着在所有高速应用中都一定优于AWG44，而是需要在线径、柔韧性、损耗、阻抗及设备空间之间寻找合适的平衡点。

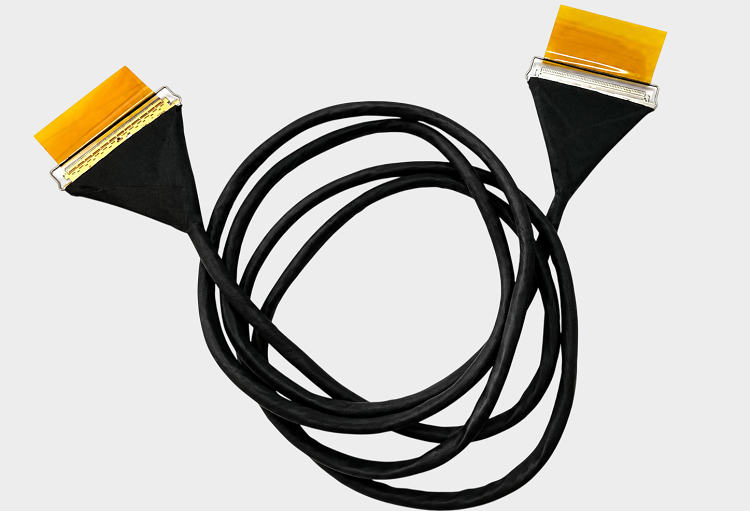

I-PEX CABLINE-CA系列Micro-Coaxial线材可适配AWG36、AWG38、AWG40、AWG42及AWG44等规格，线材端连接器型号为20634-160T-02。 对于以I-PEX 82865-100B-02-D为基准的替代项目，如果原设计采用AWG40，可以优先按照AWG40进行兼容验证；如果项目更加重视线束柔韧性、安装空间或其他电气指标，也可以结合实际应用评估AWG36、AWG38、AWG42或AWG44。需要注意的是，不同AWG线材不能仅根据线径判断高速性能，最终还应结合线材结构、长度、阻抗及具体高速信号测试结果进行确认。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议：AWG选择需要结合实际高速信号要求
对于工程师而言，进行I-PEX 82865-100B-02-D兼容替代时，建议先确定60Pin连接关系及20634-160T-02线材端连接器，再根据设备内部空间、线束弯折要求、传输速率和电气指标选择AWG规格。AWG36、AWG38、AWG40、AWG42及AWG44均可作为线材端连接器的适配规格，但不同线径对应的电阻、柔韧性及高速传输特性存在差异，因此当线长或AWG发生变化时，应同步进行信号完整性评估。对于高速多Lane应用，还需要关注插入损耗、回波损耗、串扰及通道一致性等指标，避免仅通过机械尺寸和连接器外观判断替代产品是否可用。
对于采购人员而言，可以将I-PEX 82865-100B-02-D的60Pin、100mm、AWG40、1-N规格作为基础参考，同时建立连接器型号、线材AWG、线长、Pin定义、端接方式和电气性能等关键参数的验证标准。我们公司可提供I-PEX 82865-100B-02-D兼容替代线束方案，配套20634-160T-02线材端连接器，并可根据项目需求匹配AWG36、AWG38、AWG40、AWG42及AWG44极细同轴线材，为客户提供从样品打样、工程验证到批量制造的兼容替代服务。

————————————————————————————————————————————————————————————————

四、从AWG选型到批量制造：兼顾高速性能与供应链稳定性
在实际应用中，极细同轴线束的AWG选择往往需要与整机设计共同确定。对于空间紧凑、需要频繁弯折的设备，较细线径可能更有利于线束布置和柔性管理；对于对导体电阻、损耗或其他电气参数更加敏感的应用，则需要综合评估较大线径方案。与此同时，线束长度也会对高速传输产生影响，因此当AWG、线长或线材结构发生变化时，建议将机械装配和高速信号测试同步纳入工程验证，以确保替代方案不仅“装得上”，也能够满足实际系统的信号传输要求。
我们公司可提供I-PEX 82865-100B-02-D兼容替代线束方案，围绕60Pin极细同轴线束进行研发、打样和批量生产，并可结合20634-160T-02连接器以及AWG36、AWG38、AWG40、AWG42、AWG44线材规格进行产品匹配。无论是原厂替代、第二供应商开发、国产化导入，还是新产品线束定制，都可以根据客户的连接器、Pin数、AWG、长度、结构及高速信号要求进行工程确认，在满足产品性能的同时，为客户提供更加灵活的供应选择。

————————————————————————————————————————————————————————————————

五、总结：
对于I-PEX 82865-100B-02-D这类60Pin极细同轴线束，AWG选择并不是简单的“线越粗性能越好”或“线越细体积越小”，而是需要综合考虑导体尺寸、损耗、阻抗、柔韧性、安装空间、线长以及实际传输速率。20634-160T-02线材端连接器可适配AWG36、AWG38、AWG40、AWG42、AWG44等极细同轴线材，为不同设备提供了进一步的工程选型空间。
对于正在寻找I-PEX 82865-100B-02-D替代方案的工程师和采购人员，建议从连接器、AWG、线长、Pin定义、机械结构及高速电气性能等多个维度进行综合验证。我们公司可提供I-PEX 82865-100B-02-D兼容替代线束方案，支持不同AWG规格极细同轴线束的产品开发与制造，为客户提供兼顾高速传输、结构适配和稳定供应的极细同轴线束解决方案。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
