I-PEX 82148-100B-02-D CABLINE®-UA II 32P极细同轴线束组件替代方案

一、内窥镜成像系统升级，微型连接方案越来越重要
随着内窥镜设备向高清成像、结构紧凑和精细化操作方向发展，摄像模组与后端电路之间的信号连接也面临更高要求。设备内部空间有限，连接线路不仅需要满足多路信号传输需求，还要尽可能减少对结构布局的影响。极细同轴线束具有线径小、结构紧凑等特点，能够为精密成像设备提供高密度内部连接选择，帮助工程师在有限空间内规划线束走向与连接位置。
对于内窥镜制造商而言，线束虽然不是直接呈现图像的核心部件，却会影响整个成像系统的连接设计。摄像模组输出的信号需要经过连接线路传递至后端处理电路，线路的阻抗特性、屏蔽效果、端接质量和布线方式都可能影响系统表现。极细同轴线采用同轴结构，有助于降低外部电磁干扰对信号的影响，但实际传输能力仍需结合信号速率、线长和整机电路设计进行验证。

————————————————————————————————————————————————————————————————

二、I-PEX 82148-100B-02-D，兼顾连接密度与布线空间

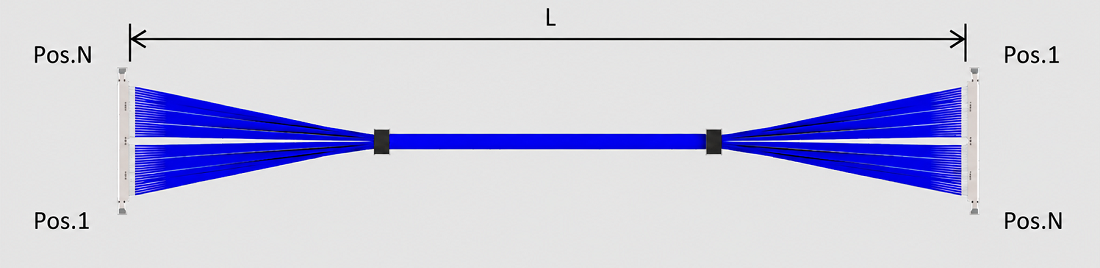

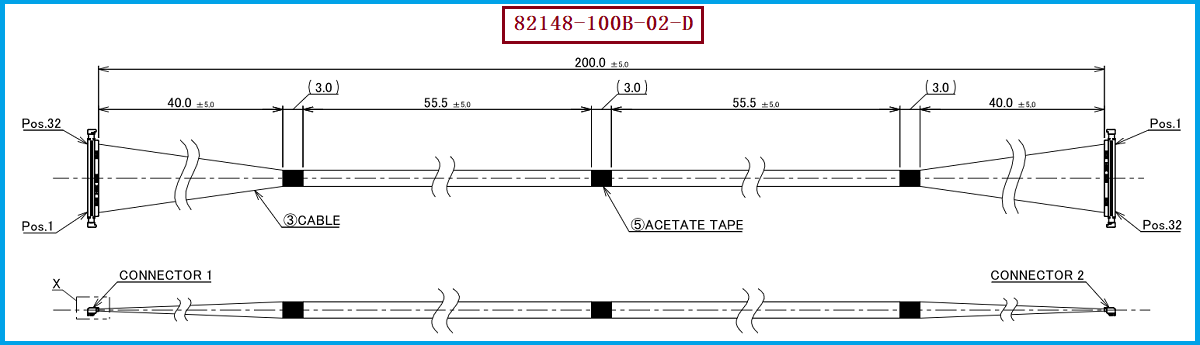

本文介绍的 I-PEX 82148-100B-02-D 是一款32Pin极细同轴线束，采用44AWG线材，线束长度为200mm，连接形式为1-N。其线材端连接器型号为 20497-032T-30，连接器为 32PIN、0.3mm间距设计，适用于对连接密度和内部空间有一定要求的电子设备连接场景。
在产品设计阶段，工程师可以结合设备内部空间、连接器安装方向、线束路径和信号要求，评估此类线束是否适合目标应用。对于内窥镜设备，还需要特别关注线束在狭小结构中的布置方式，以及实际使用过程中可能出现的弯曲和装配应力。采购人员则可以将线束型号、线长、线材规格、连接器型号及线位定义作为供应商询价和样品核对的重要依据，减少因规格理解不一致而产生的沟通成本。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
选择极细同轴线束时，不能只关注线径和连接器外形，还需要确认PIN数、间距、线材规格、线束长度、两端连接形式以及线位对应关系。对于I-PEX 82148-100B-02-D，建议重点核对20497-032T-30线材端连接器、32PIN、0.3mm间距、44AWG线材和200mm线长等参数，并依据实际图纸确认两端连接器配置及线位定义。即使连接器外观相近，也应通过图纸比对和样品测试确认兼容性，避免因线位或端接差异影响设备工作。
我们公司可提供：I-PEX 82148-100B-02-D 兼容替代线束方案。作为极细同轴线束生产制造商，我们可根据客户确认的图纸、样品和技术要求，对产品规格进行核对，并开展相应的线束制造。对于工程师，可通过样品验证检查接口匹配、线位和实际装配情况；对于采购人员，则可在确认技术要求后评估替代供应方案。具体产品是否满足内窥镜应用需求，仍需结合整机要求完成必要的电气、机械及可靠性验证。

————————————————————————————————————————————————————————————————

四、从连接细节入手，为精密成像设备提供线束支持
极细同轴线束的制造涉及细线加工、连接器端接、线位控制和成品检验等环节。由于线材较细、连接器间距较小，制造过程需要重视操作精度和过程一致性。对于应用于精密成像设备的线束，除了确认尺寸和连接结构，还应按照客户要求进行导通、线位及相关电气性能检查，以便在线束装入整机之前发现潜在问题。
内窥镜设备对内部连接空间和信号传输有着综合要求，合适的极细同轴线束能够为紧凑型设计提供更多选择。围绕 I-PEX 82148-100B-02-D，我们公司可提供对应的极细同轴线束制造与兼容替代支持，并针对 20497-032T-30、32PIN、0.3mm间距等关键参数开展规格确认。通过前期技术沟通、样品评估与生产过程控制，为客户推进产品开发和替代采购提供支持。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
