I-PEX 82896-100B-02-D CABLINE®-UA II 32P极细同轴线束组件替代方案

一、机身越轻薄，内部连接越需要精细规划
高端笔记本不断向轻薄化、高集成度方向发展，内部空间被屏幕模组、主板、电池及各类功能组件充分利用，留给连接线束的空间越来越有限。特别是在屏幕与主板之间，线缆需要经过狭窄的内部通道，部分区域还涉及屏幕转轴的结构布局。线束如果占用空间过大，可能增加布线和装配难度，因此工程师需要在满足连接要求的前提下，尽量控制线缆外径和整体结构尺寸。
极细同轴线的优势在于能够将信号导体、绝缘层和屏蔽结构集成在较小的外径内，为狭小空间中的多路信号连接提供紧凑方案。相比只关注线缆能否连接，笔记本结构工程师还需要考虑线束走向、固定位置、弯曲条件及连接器占用空间。通过合理选择极细同轴线束，可以为内部布局留出更多设计余地，但最终是否适用，仍需结合具体机型的结构空间和装配条件进行确认。

————————————————————————————————————————————————————————————————

二、屏幕连接不仅要紧凑，还要兼顾信号与机械要求
笔记本屏幕与主板之间的连接涉及图像信号传输，线束的阻抗特性、屏蔽结构、端接质量和布线路径都可能影响系统表现。极细同轴线采用同轴结构，有助于控制信号传输特性，外部屏蔽也有助于降低电磁干扰的影响。不过，线束性能并非只由线材决定，连接器、线长、主板设计和整机电磁环境同样重要。因此，工程师在进行高速显示连接设计时，应结合实际信号要求评估完整连接方案。
屏幕转轴附近的布线还需要考虑反复开合带来的机械影响。线束不仅要能够顺利装入，还需要避免过度弯折、挤压及与周围零部件干涉。对于极细同轴线束，线径较小并不意味着可以忽略机械可靠性，线材规格、弯曲半径、固定方式和活动余量仍需根据设备设计确定。前期把结构和电气要求一并考虑，有助于减少样品装配阶段的调整，也能让后续量产导入更加顺畅。

————————————————————————————————————————————————————————————————

三、I-PEX 82896-100B-02-D的结构配置与选型重点

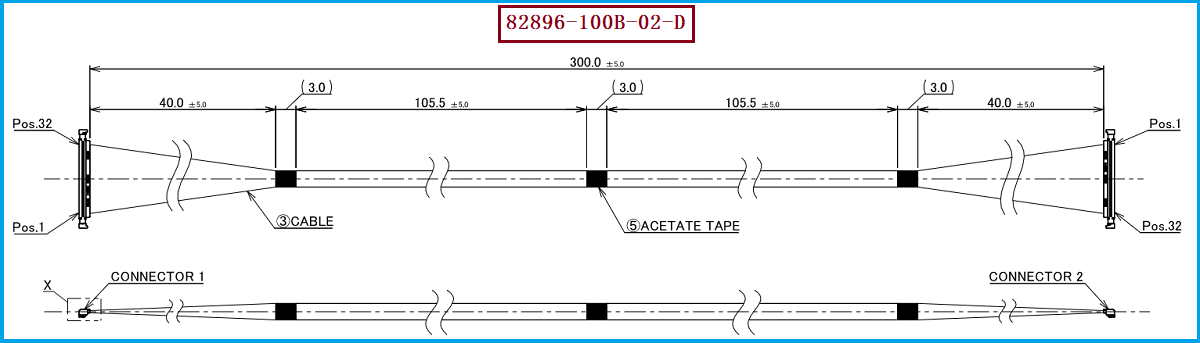

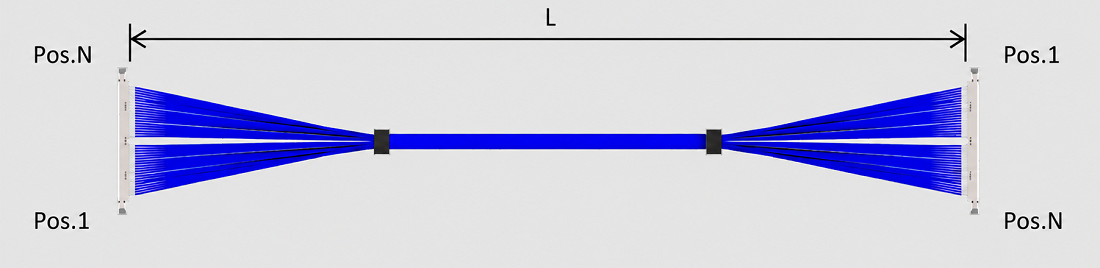

I-PEX 82896-100B-02-D 是一款32Pin极细同轴线束，长度为300mm，采用AWG44线材，连接形式为1-N。其线材端连接器型号为 20497-032T-30，对应32PIN、0.3mm间距的连接结构。CABLINE-UA II系列采用紧凑型设计，插合高度为1.27 ± 0.1mm，连接器深度为2.9mm，可作为轻薄电子设备内部连接设计的选型参考。工程师可根据这些参数初步评估接口布局和安装空间，再结合实际结构图纸确认连接器及线束是否满足设计要求。
20497-032T-30可适配AWG42、AWG44和AWG46规格的线材，但该线束的具体配置为AWG44、300mm长度和32PIN连接结构。若项目需要更换线规或调整长度，应进一步核对线材外径、阻抗要求、线位定义及弯曲条件，不能仅凭连接器型号相同就认定整套线束完全兼容。采购人员在询价时，也应明确线束型号、连接器、线规和长度等关键参数，以便不同供应商在相同技术条件下进行比较。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
针对高端笔记本内部布线需求，选型时应重点核对连接器型号、PIN数、间距、线材规格、线束长度及线位定义。对于I-PEX 82896-100B-02-D，需确认线材端连接器20497-032T-30、32PIN、0.3mm间距、AWG44线材和300mm线长，并结合笔记本内部空间、屏幕转轴附近的布线路径及弯曲条件进行评估，确保线束满足实际装配要求。
我们公司可提供：I-PEX 82896-100B-02-D 兼容替代线束方案，可根据客户提供的图纸、样品及技术要求进行规格确认与生产制造。工程师可据此评估连接器匹配和结构适配情况，采购人员也可在技术规格明确的基础上比较替代供应方案。通过必要的样品装配与性能验证，帮助客户为轻薄笔记本选择合适的极细同轴线束。

我是【国际电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
