I-PEX 82895-100B-02-D CABLINE®-UA II 32P极细同轴线束组件替代方案

一、设备内部连接越来越紧凑，线束选型需要兼顾空间与信号
随着笔记本电脑、显示设备及其他精密电子产品不断向轻薄化和高集成度发展，设备内部留给连接线束的空间越来越有限。连接线不仅需要满足布线空间要求，还需要兼顾信号传输、连接可靠性及装配便利性。对于具有多路信号连接需求的设备，采用结构紧凑的极细同轴线束，有助于在有限空间内完成多路信号的集中连接。

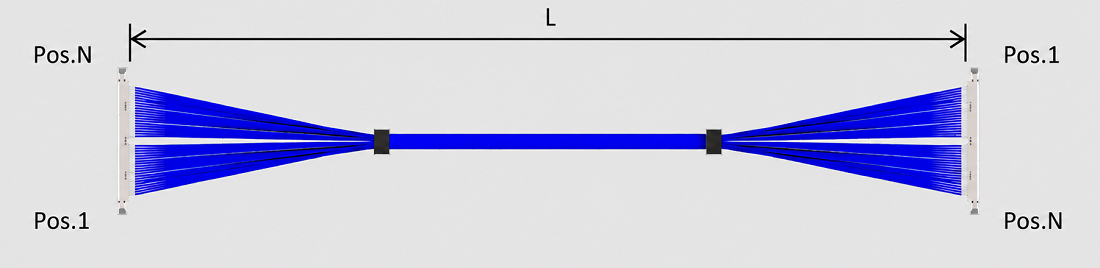

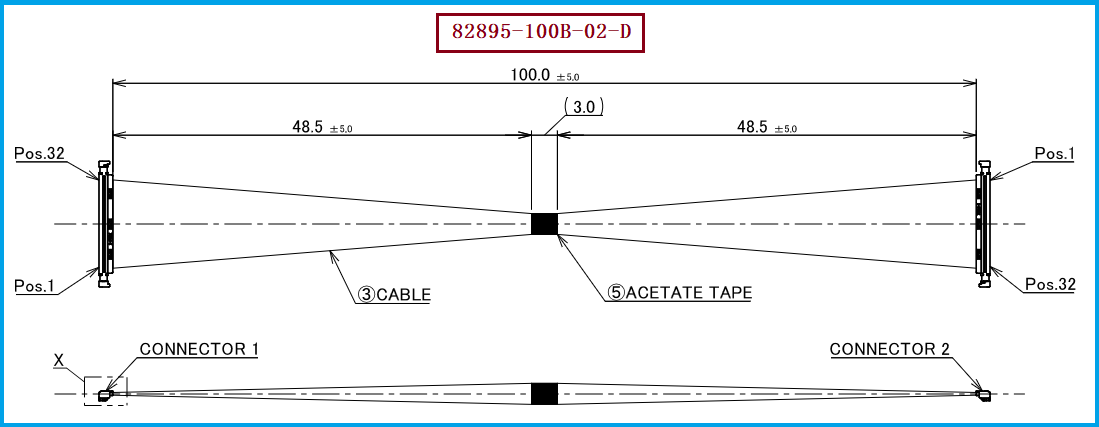

I-PEX 82895-100B-02-D 是一款 CABLINE-UA II 系列 32Pin 极细同轴线束，参考规格为 44AWG 线材、100mm 长度，线材端连接器型号为 20497-032T-30，线位定义为 1：32。对于工程师而言，这些参数不仅是产品识别信息，也关系到线束与设备内部连接器、布线路径及信号接口的匹配。选型时需要将连接器规格、线长和线位对应关系结合起来评估，不能只关注线束外观或尺寸。

————————————————————————————————————————————————————————————————

二、32Pin 极细同轴线束，为什么不能只看针数和线径？
32Pin 代表线束需要完成多路触点连接，但针数相同并不意味着不同线束可以直接互换。连接器系列、端子排列、线位对应方式以及线束两端的连接形式，都可能影响实际装配和电气连接结果。因此，在开发阶段确认接口定义与线位关系，有助于降低样品验证和后续装配过程中出现不匹配的风险。
44AWG 线材具有较细的外径特点，适合对内部空间较为敏感的连接场景。极细同轴结构则将中心导体、绝缘层及屏蔽结构组合在单根线缆中，有助于控制外部电磁干扰对信号传输的影响。不过，线径更细并不代表所有性能都自动更优，实际信号表现仍与线缆结构、连接器、布线方式及设备电路设计有关。工程师应结合传输速率、布线环境和机械空间进行综合评估。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在选用 I-PEX 82895-100B-02-D 或评估兼容替代产品时，建议优先核对四项信息：32Pin 连接器规格、线材端连接器型号 20497-032T-30、100mm 线长，以及 1：32 线位定义。同时还应确认线束两端的连接形式、线缆规格和设备端接口是否一致。若原有线束用于已定型设备，最好以实际样品、接口图纸及设备端结构为依据进行比对，避免仅凭型号名称或针数判断兼容性。
我们公司可提供：I-PEX 82895-100B-02-D 兼容替代线束方案，可根据客户提供的产品规格、样品或图纸，对连接器匹配、线长、线位定义及线材要求进行评估，并按确认后的技术要求开展制造。对于工程师，这有助于推进样品验证与设计适配；对于采购人员，则可以在确认关键规格及质量要求后，进一步评估替代供应方案。实际兼容性仍需通过图纸核对、样品测试及装机验证确认。

————————————————————————————————————————————————————————————————

四、从规格确认到样品验证，让线束匹配更有依据
极细同轴线束体积小、连接密度高，生产过程中需要关注端接质量、线缆排列、线位准确性及成品一致性。对于 32Pin 线束而言，任何线位错接或连接异常，都可能影响设备调试与整机运行。因此，产品制造不仅要满足外形和尺寸要求，也应结合客户的检验标准，对导通、线位及连接状态等项目进行相应检查。
对于需要导入新线束或寻找兼容替代方案的项目，建议在批量采购前完成规格确认、样品测试和装机验证。围绕 I-PEX 82895-100B-02-D 的 32Pin、44AWG、100mm 及 1：32 线位要求，我们公司可根据双方确认的技术条件提供极细同轴线束制造与兼容替代支持，帮助客户在满足设备连接需求的基础上，建立更清晰的选型和采购依据。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
