一、极细同轴线束 EMI 屏蔽性能为什么重要？
在笔记本电脑、显示设备、摄像模组及其他高密度电子设备中，极细同轴线束承担着高速信号传输任务。设备内部往往存在处理器、高速接口、电源电路等不同类型的电磁干扰源，如果线束屏蔽结构不完整、连接器端接不可靠，或线缆布线不合理，就可能增加外部干扰耦合和信号泄漏的风险，影响信号完整性及设备运行稳定性。因此，保证 EMI（电磁干扰）屏蔽性能，需要综合考虑线材结构、屏蔽层连续性、连接器端接和设备内部布线，而不能只关注线束外观或单一材料。
以 I-PEX 81464-100B-02-D 极细同轴线束为例，该产品采用 CABLINE-SS 系列 40Pin 连接方案，线长为 200mm，使用 AWG 40 微型同轴线，线材端连接器型号为 20373-R40T-06。对于工程师而言，选型时不仅要确认连接器、线规和线路定义，还需要关注线束在实际工作频率下的信号传输表现及屏蔽连续性；对于采购人员而言，则应重视产品规格一致性、加工质量控制和必要的测试验证，避免因线束结构或端接工艺差异影响整机性能。

————————————————————————————————————————————————————————————————

二、如何保证极细同轴线束的 EMI 屏蔽性能？
首先，应保证微型同轴线的屏蔽结构完整，并控制生产加工过程中可能造成的屏蔽层损伤。微型同轴线通常由中心导体、绝缘层、外部导电屏蔽层和外护层等部分构成，各层结构共同影响信号传输与抗干扰表现。屏蔽层的覆盖情况、材料结构及加工一致性都会影响屏蔽效果；尤其在剥线、端接和组装过程中，如果屏蔽层被过度损伤或处理不当，就可能形成屏蔽薄弱点。因此，制造过程中需要控制剥线尺寸、端接位置和操作工艺，避免因加工不当破坏线缆原有结构。
其次，应重视连接器端的屏蔽连续性、线束布线和成品验证。屏蔽层即使在线缆中段保持完整，如果在连接器过渡位置处理不当，也可能削弱整体屏蔽效果。对于使用 20373-R40T-06 连接器的线束，应按照对应结构及装配要求进行端接，并确认屏蔽相关接触路径和连接状态；在设备内部布线时，还应避免线束受到挤压、过度弯折或与强干扰源长距离紧密并行。工程验证可结合实际应用需求，开展导通检查、阻抗或高速信号测试，并在适用条件下进行 EMI 预一致性或屏蔽效能评估，不能仅凭普通导通测试就认定屏蔽性能合格。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

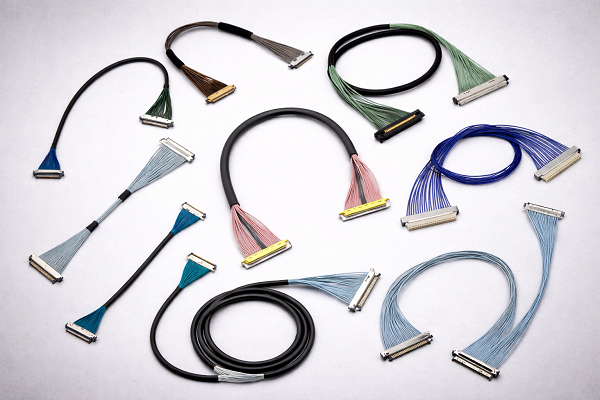

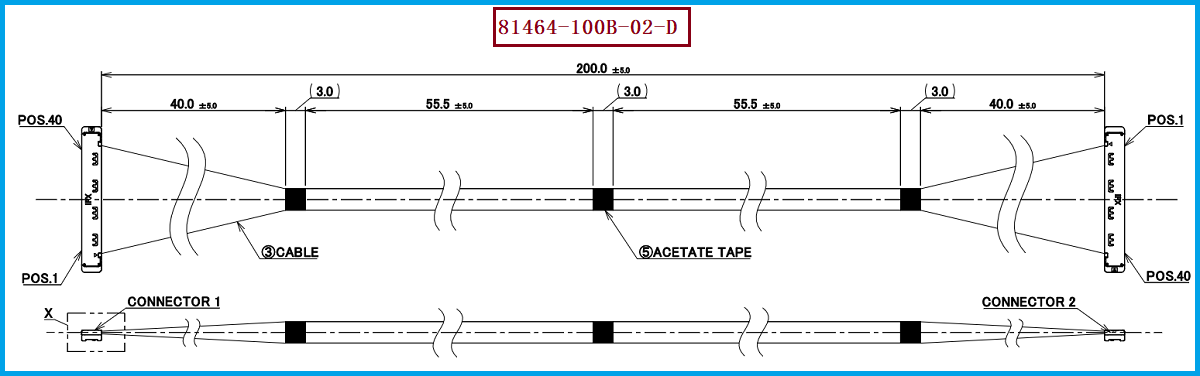

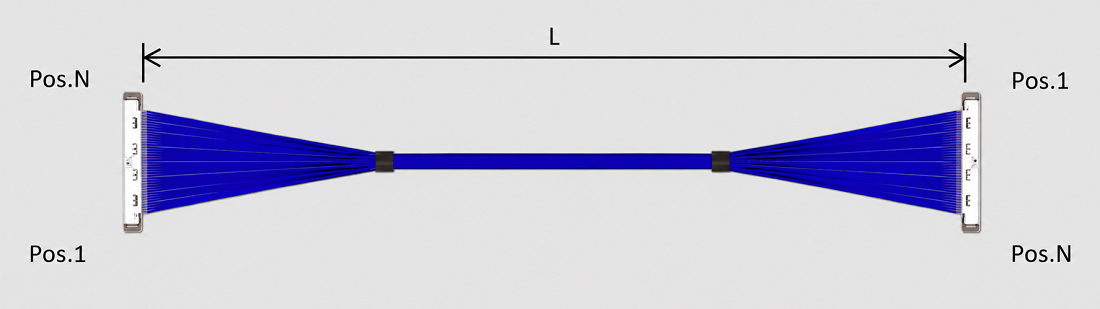

在选择或替代极细同轴线束时，建议以完整产品型号和实际应用要求为基础，确认连接器型号、Pin 数、线长、线规、线路定义及安装空间等关键条件。对于 I-PEX 81464-100B-02-D，主要参考规格为 40Pin、200mm、AWG 40 微型同轴线及线材端连接器 20373-R40T-06，同时需要确认两端连接结构和 1-N 线路对应关系。替代线束不能只看连接器外形或线缆粗细是否相似，还应关注屏蔽结构、阻抗匹配、端接方式及实际信号传输需求，避免因局部结构变化影响整体性能。
对于工程师，建议在替代方案导入前确认设备的工作频率、信号速率、EMI 环境和布线限制，并根据应用需求验证信号完整性及抗干扰表现。对于采购人员，建议在询价时明确图纸版本、关键物料规格、质量验收要求和所需测试项目，以便比较不同供应方案的技术匹配程度。如果替代线束涉及线材结构、屏蔽方式或连接器端接工艺变更，应先完成技术评估与样品验证，再决定是否导入批量生产。通过提前确认关键参数，有助于降低替代开发风险，并提升后续采购与生产的稳定性。

————————————————————————————————————————————————————————————————

四、I-PEX 81464-100B-02-D 极细同轴线束兼容替代方案
针对 I-PEX 81464-100B-02-D 极细同轴线束的替代需求，可围绕原产品的连接器结构、线材规格、线路定义及安装尺寸进行兼容性评估。该型号采用 40Pin 配置，线长为 200mm，使用 AWG 40 微型同轴线，线材端连接器型号为 20373-R40T-06。在替代制造过程中，除确认基本规格与装配匹配外，还应关注线缆屏蔽结构、连接器端接质量及高速信号传输表现，结合实际应用需求进行样品验证，确保替代方案满足设备的使用要求。
我们公司可提供：I-PEX 81464-100B-02-D 兼容替代线束方案。 面向工程师的产品开发、线束选型与 EMI 屏蔽性能验证，以及采购人员的供应商开发、维修替换和批量采购需求，可根据客户提供的图纸、样品及技术要求开展定制制造与替代评估。通过规范加工工艺、控制关键制造环节并配合必要的性能测试，帮助客户降低替代导入风险，为设备信号传输稳定性和后续持续供货提供支持。
