I-PEX 82890-100B-02-D CABLINE®-SS 40P极细同轴线束组件替代方案

一、极细同轴线束高速传输的常见问题
随着笔记本电脑、显示设备、摄像模组及高性能电子产品对高速信号传输的要求不断提高，极细同轴线束在设备内部承担着重要的信号连接任务。高速传输过程中，常见失效模式包括信号衰减过大、阻抗不连续引起的信号反射、串扰与电磁干扰、接触不良以及线材或端接部位受损等。这些问题可能导致眼图裕量下降、数据传输错误、画面异常或设备运行不稳定。对于工程师而言，排查问题时不能只检查导通状态，还应结合信号速率、工作频率、线束结构和连接器端接质量，分析实际的信号完整性表现。

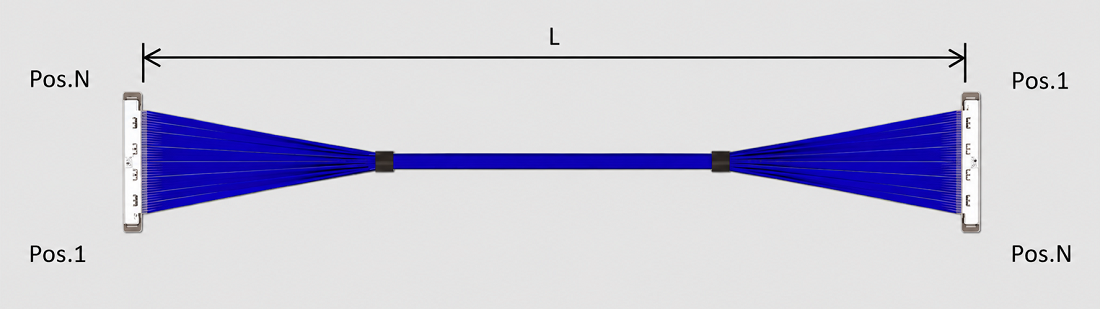

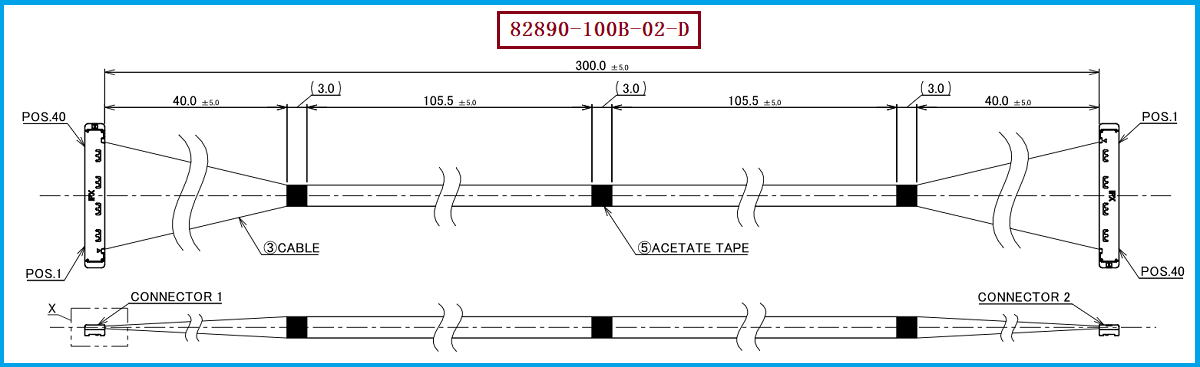

以 I-PEX 82890-100B-02-D 为例，该产品属于 CABLINE-SS 系列 40Pin 极细同轴线束，长度为 300mm，线材端连接器型号为 20373-R40T-06，采用 AWG 40 微型同轴线，特性阻抗为 50Ω。在线束较细、Pin 数较多且设备内部空间紧凑的应用环境中，如果出现线材弯折过度、屏蔽结构受损、端接尺寸偏差或连接器配合不稳定等情况，就可能影响传输表现。采购人员在评估线束供应商时，也应关注产品规格的一致性、加工质量及必要的性能验证，避免只依据外观和尺寸判断产品是否适用。

————————————————————————————————————————————————————————————————

二、常见失效模式的原因与改善方向
信号衰减和阻抗不连续是高速传输中需要重点关注的两类问题。导体与绝缘介质的特性、线材结构、传输长度及连接器过渡区域都会影响信号损耗；当线材阻抗与系统设计不匹配，或连接器端接、线序及结构尺寸存在偏差时，可能产生反射并降低信号质量。此外，屏蔽层受损、接地路径设计不合理或线束与噪声源距离过近，也可能增加电磁干扰和串扰风险。针对这些问题，应从线材规格、阻抗连续性、屏蔽完整性、端接工艺及设备布线等方面进行检查，并根据实际应用开展插入损耗、回波损耗或眼图等测试，而不是仅凭导通测试作出判断。
机械方面的失效同样不容忽视。极细同轴线束在装配、设备开合或长期使用过程中，如果受到过度拉扯、挤压、反复弯折或不合理固定，可能导致内部导体、绝缘层或屏蔽结构受损，进而引起间歇性故障或传输性能变化。CABLINE-SS 系列采用 0.4mm 端子间距，配合高度约为 1.65±0.2mm，适用于紧凑型设备内部连接；其连接器采用 W-Point 双触点设计，以改善连接接触的可靠性。不过，连接器结构特点并不能完全消除线束装配及使用过程中的风险，实际设计仍应控制弯曲路径、固定方式和插拔操作，并依据产品的具体应用条件进行可靠性验证。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在选型或开发替代线束时，工程师应优先核对原产品料号、Pin 数、线长、线材规格、特性阻抗、连接器型号及线路定义。针对 I-PEX 82890-100B-02-D，需重点确认 40Pin 配置、300mm 长度、AWG 40 微型同轴线和线材端连接器 20373-R40T-06，并核对两端连接方式及 Pin 对应关系。尤其是高速信号应用，替代产品不仅需要满足机械尺寸与连接要求，还应确保线材阻抗、屏蔽结构和端接方式与系统设计相匹配。CABLINE-SS 系列具备面向高速应用的设计能力，但系列页面所示的高速测试条件包含 AWG 40、45Ω 微型同轴线及 100mm 线长，不能直接作为本款 300mm、50Ω 线束的性能保证，替代方案仍需按实际工况进行验证。
对于采购人员，建议在询价和供应商评估阶段明确产品料号、图纸版本、线长、连接器型号、线材规格及必要的测试要求，并在批量采购前确认样品是否满足设备的电气与机械要求。如果项目存在信号异常、原供应渠道交期较长或需要建立第二供应来源等情况，可通过图纸核对、样品比对和性能测试评估兼容替代方案。对于线序、线材结构或阻抗存在变化的方案，应先完成工程确认与样品验证，再推进量产，以降低规格不一致、装配不匹配及高速传输失效的风险。

————————————————————————————————————————————————————————————————

四、I-PEX 82890-100B-02-D 极细同轴线束兼容替代方案
针对 I-PEX 82890-100B-02-D 极细同轴线束，可根据客户提供的产品图纸、样品及技术要求，开展兼容替代评估与定制生产。该方案重点围绕 40Pin、300mm 线长、AWG 40 微型同轴线及线材端连接器型号 20373-R40T-06 进行规格确认，并对线路定义、特性阻抗、屏蔽结构、连接器端接质量及加工精度等关键参数进行核对。对于高速信号传输应用，还可结合设备的信号速率、工作频率及实际使用条件制定相应的样品验证要求，为替代方案的可行性评估提供依据。

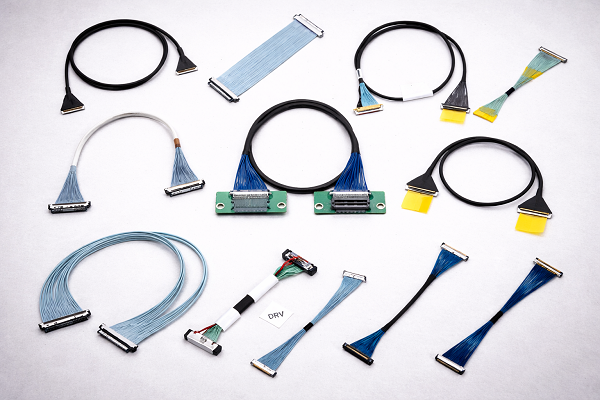

极细同轴线束兼容替代方案适用于新产品开发、现有设备维护、信号异常改善及第二供应来源建设等场景。凭借极细同轴线束的生产制造能力，可根据项目需求提供 I-PEX 82890-100B-02-D 兼容替代线束，协助工程师确认产品规格与电气性能，并帮助采购人员拓展供应渠道、降低单一来源风险。通过前期规格核对、样品测试和必要的可靠性验证，可进一步降低线束规格不一致、连接器装配不匹配及高速信号传输异常等风险，为后续批量生产和设备稳定运行提供支持。最终替代方案应以实际图纸、样品测试结果及设备应用要求为依据。

我是【国际电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
