I-PEX 82889-100B-02-D CABLINE®-SS 40P极细同轴线束组件替代方案

一、极细同轴线束连接器替代，为什么需要确认关键参数？
极细同轴线束广泛应用于笔记本电脑、显示设备及其他空间紧凑、对信号传输有要求的电子产品。在设备维修、产品改版或寻找第二供应来源时，替换线束不能只看外观是否相似，还需要确认连接器型号、Pin 数、配合尺寸、线束长度、线路定义及线材规格。任何关键参数不匹配，都可能影响安装、连接可靠性或信号传输表现。

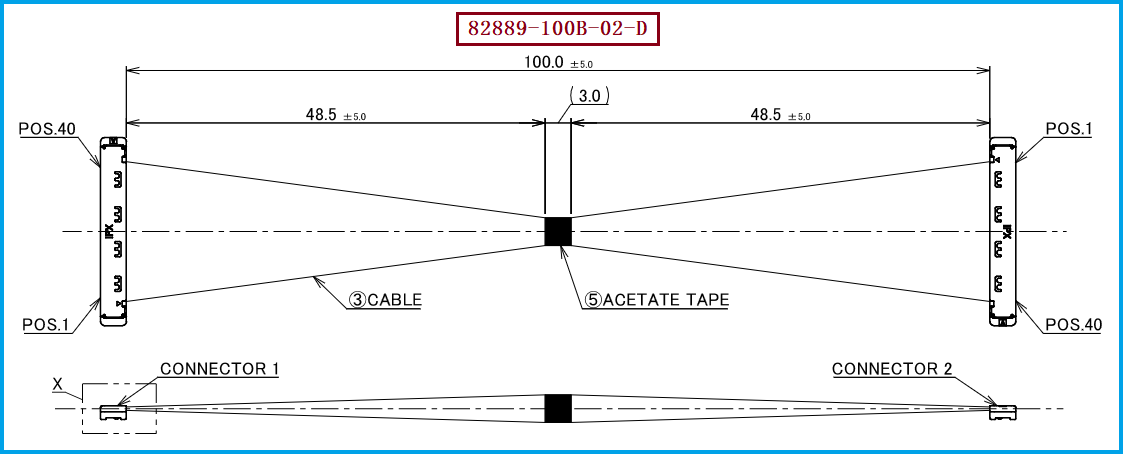

以 I-PEX 82889-100B-02-D 为例，该产品属于 CABLINE-SS 系列 40Pin 极细同轴线束，参考线长为 100mm，线材端连接器型号为 20373-R40T-06。该系列采用 0.4mm 间距设计，嵌合高度约为 1.65±0.2mm，适用于空间受限的设备连接设计。对于工程师而言，首先应核对连接器的配合结构与尺寸；对于采购人员而言，则应确认完整产品型号、规格要求及替代方案的验证状态，避免因型号相近而采购到不适用的产品。

————————————————————————————————————————————————————————————————

二、连接器替代时，线规与电气性能应该如何确认？
线材规格是极细同轴线束替代设计中的重要参数。AWG 数值不同，通常意味着导体尺寸存在差异，进而可能影响线缆外径、端接适配、布线空间和电气表现。在评估 I-PEX 82889-100B-02-D 的替代方案时，可结合项目需求考察 AWG 36、AWG 38、AWG 40 和 AWG 42 等线规，但必须确认具体连接器版本与所选线材的端接适配条件，不能仅凭线规名称判断是否兼容。
该线束使用的线材端连接器型号为 20373-R40T-06。公开的具体型号信息列出的微同轴线规格包括 AWG 36 和 AWG 40；AWG 38 是否适用，需要进一步确认端接条件；AWG 42 则需特别关注特性阻抗匹配问题。完成选型后，还应根据设备的工作频率和传输要求，评估阻抗、信号衰减、串扰及信号完整性，并通过样品装配和必要的电气测试确认方案是否满足应用需求。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在连接器替代过程中，建议以原线束的完整型号为起点，核对连接器型号、Pin 数、配合尺寸、线束长度、出线方向和线路定义，并确认线材的导体结构、外径及端接要求。对于 I-PEX 82889-100B-02-D，建议优先以原有 40Pin 配置、20373-R40T-06 连接器和 100mm 线长作为对照基准，再根据实际应用需求评估其他线规和加工方案。这样有助于工程师缩小选型范围，也能帮助采购人员更清楚地确认供应商报价和交付规格。
如果项目需要评估 AWG 36、AWG 38、AWG 40 或 AWG 42，应逐一确认线材与连接器的匹配情况，并根据应用要求进行样品验证。尤其对于高速信号应用，不能只确认机械尺寸能够装配，还需验证信号传输性能是否达到设备要求。替代方案的最终确认应建立在规格核对、实际端接验证及必要的电气测试基础上，从而降低设计变更、装配不良和后续运行风险。

————————————————————————————————————————————————————————————————

四、I-PEX 82889-100B-02-D 极细同轴线束兼容替代与定制制造服务
针对 I-PEX 82889-100B-02-D 极细同轴线束的替代需求，我司可根据客户提供的产品型号、图纸或样品，结合 40Pin 配置、20373-R40T-06 线材端连接器、100mm 线长及 AWG 40 原配参考线规等信息，评估产品的兼容替代可行性，并提供相应的极细同轴线束定制制造方案。在开发过程中，可根据实际应用要求，进一步确认线路定义、连接器适配、线材规格及出线方向，降低规格不匹配对装配和使用造成的影响。

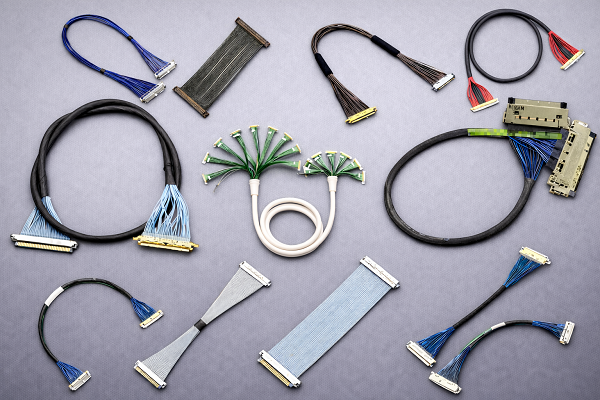

我司专注于极细同轴线束制造，可为设备维修、产品升级、替代开发及第二供应商导入提供支持。对于有具体替代需求的客户，可进一步通过样品制作、装配检查及必要的电气性能测试，评估替代线束是否满足实际应用要求。如果您正在寻找 I-PEX 82889-100B-02-D 的兼容替代产品，欢迎提供相关图纸、样品或技术参数，以便我们评估制造可行性，并根据项目需求制定合适的线束解决方案。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
