I-PEX 83024-100B-01-D CABLINE®-SS 35P极细同轴线束组件替代方案

一、连接器插拔寿命影响设计选型与长期使用可靠性

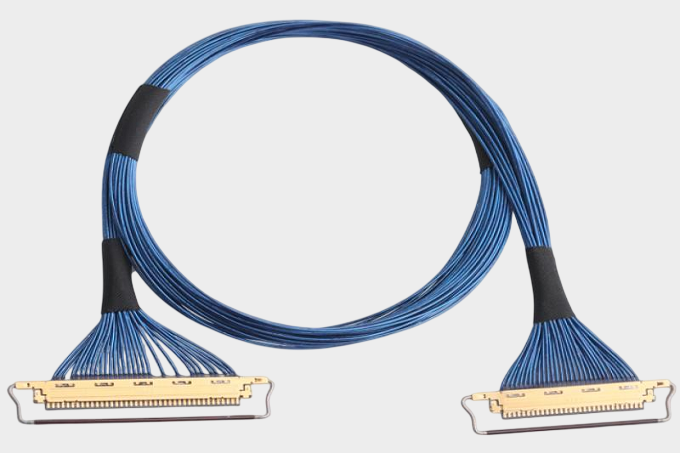

在笔记本电脑、超薄显示设备及其他高密度电子产品中，极细同轴线束承担着设备内部的高速信号连接任务。连接器不仅需要满足小型化布局要求，还需要适应产品在装配、调试、维修及使用过程中可能发生的插拔操作。以 I-PEX 83024-100B-01-D 为例，这款极细同轴线束采用 35PIN、0.4 mm 间距的 CABLINE®-SS 连接结构，线材端连接器主体型号为 20373-R35T-06，线束长度为 300 ± 5 mm。在紧凑的连接空间内，连接器的结构设计、端子接触状态及插拔过程中的受力情况，都会影响产品的装配方式与长期使用表现。
连接器插拔寿命通常指连接器在规定的插入和拔出条件下，经过一定次数的循环操作后，仍能满足相应性能要求的能力。插拔次数并不是唯一的判断依据，循环过程中接触电阻是否发生变化、端子是否出现异常磨损、锁定结构能否保持正常功能，以及插拔后是否仍能可靠连接，同样值得关注。对于工程师而言，插拔寿命会影响连接器选型、结构空间预留和维修设计；对于采购人员而言，它则关系到产品质量要求、售后风险与整体使用成本。因此，在极细同轴线束项目开发初期，就应结合设备实际使用场景明确插拔需求，而不是等到样机装配或量产阶段才进行评估。

————————————————————————————————————————————————————————————————

二、插拔寿命如何影响连接器结构与线束设计？
连接器的插拔寿命会影响端子接触结构、锁定方式、插拔操作空间以及线束固定方案。CABLINE®-SS 采用 W-Point 双触点设计，旨在改善公母端子的接触可靠性；其连接结构为垂直直角插拔、水平出线，结合高度为 1.65 ± 0.2 mm，端子间距为 0.4 mm。这些结构特点意味着，设计人员不仅要关注连接器自身的循环插拔表现，还要避免线束在插拔过程中受到过大的拉力、扭力或侧向载荷。若设备需要频繁拆装，应预留合理的操作空间，并设计适当的线束固定与应力释放方式，减少外力传递到连接器端接位置。
对于极细同轴线束而言，插拔寿命还应与线材弯折、屏蔽结构保护及信号完整性一起考虑。连接器经过多次插拔后，即使外观没有明显损伤，也应关注接触电阻变化、端子磨损、锁定状态及信号传输表现。工程验证时，可以依据产品的实际使用场景和客户规范，制定插拔循环测试及测试后的电气检查要求；采购评估时，则应确认供应商是否能提供稳定的端接工艺、批次检验记录和必要的验证支持。需要注意的是，连接器系列的插拔寿命指标不应直接等同于整条线束在所有应用条件下的寿命，具体要求应以适用型号的规格和测试条件为准。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

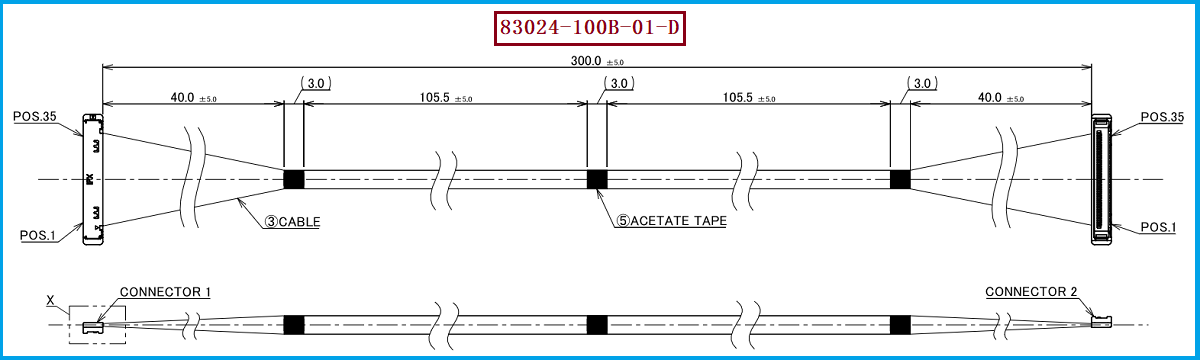

在评估 I-PEX 83024-100B-01-D 的兼容替代方案时，工程师应首先确认连接器主体型号 20373-R35T-06、35PIN 数量、0.4 mm 端子间距、插拔方向、线束长度和两端线序。该型号的线束长度为 300 ± 5 mm，线序为 1:1。替代开发不能只看连接器外形或 PIN 数是否相同，还应核对公母端配合关系、插合高度、外壳结构、线材规格及端接工艺。如果设备需要多次维修或反复拆装，还应将预期插拔次数、操作方式和维护空间纳入设计评审，并通过样品装配与必要的循环测试验证实际适配情况。
对于采购人员，建议在询价阶段明确目标型号、使用环境、插拔频率、质量验收标准及所需验证项目，避免仅以单价作为供应商选择依据。我们公司可提供：I-PEX 83024-100B-01-D 兼容替代线束方案，可围绕 35PIN、0.4 mm 间距及 300 mm 线长等关键要求开展极细同轴线束的开发与制造，并结合客户设备的连接器配合条件、线序定义和装配需求进行确认。通过前期样品验证、关键尺寸检查与必要的插拔及电气测试，有助于降低批量装配异常和后续维护风险。具体兼容性及插拔寿命表现仍需以实际连接器配置、使用条件和测试结果为准。

————————————————————————————————————————————————————————————————

四、产品应用价值与总结：兼顾插拔可靠性与批量生产，降低产品全生命周期风险
对工程师而言，连接器插拔寿命不应只是规格表中的一个数字，而应成为产品结构设计、维护方式和可靠性验证的一部分。对于 35PIN、0.4 mm 间距的极细同轴线束，应在设计阶段明确连接器的插拔需求，避免反复操作时因受力不当损伤端子或线材，并在试产阶段验证插合状态、线束布置和测试结果。对于采购人员而言，稳定的制造工艺、明确的验收标准和可追溯的质量管理，有助于降低返工、维修和批量质量波动带来的综合成本。
I-PEX 83024-100B-01-D 的兼容替代，不仅需要匹配 20373-R35T-06 连接器主体、35PIN、0.4 mm 间距及 300 ± 5 mm 线长，还需要关注插拔过程中的机械受力、端子接触稳定性和整条线束的电气表现。通过合理的结构设计、规范的生产制造和针对性的可靠性验证，才能更好地满足设备装配、维护与长期使用需求。我们公司可围绕该型号提供兼容替代线束开发与制造服务，为客户提供更灵活的供应选择。
