3M 高速线束 1MF26‑L560‑00C‑100 国产化选型指南

在工业自动化、机器视觉、高速图像采集及精密控制系统中，数据传输稳定性和接口可靠性至关重要。3M 1MF26‑L560‑00C‑100是一款工业级 26 位屏蔽双绞线束组件，常用于 Camera Link 等高速数字接口设备中。凭借高带宽、优良抗干扰性和机械牢固性，该线束已成为众多高端设备的标准配置。本文将从性能特点、典型应用、国产替代方案及选型建议等方面进行深入解析，为工程师和采购团队提供参考。
—————————————————————————————————————————————————————————————

一、性能与技术特点

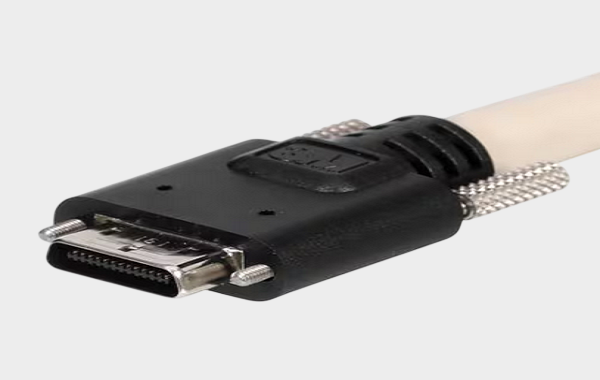

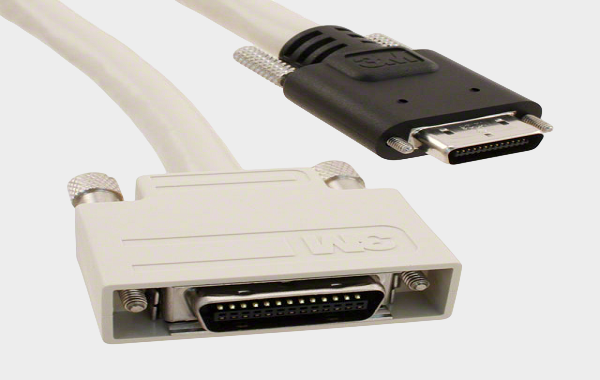

3M 1MF26‑L560‑00C‑100 采用 26 路屏蔽双绞对线，配备双层屏蔽结构（内层铝箔 + 外层编织网），显著降低电磁干扰（EMI）和信号串扰，保证高频信号在工业环境下稳定传输。线缆线径为 28 AWG，绝缘材料为耐高温 PVC，工作温度范围 -40℃ 至 +105℃，阻抗 100 Ω，支持 PoCL 电源传输。连接器类型为 MDR / SDR 小型接口，配螺丝锁紧结构，可承受振动环境下长时间运行。标准长度 1 米，可根据系统需求定制长度和接口配置。

—————————————————————————————————————————————————————————————

二、典型应用场景
• 工业相机及视觉检测设备：Camera Link 接口高带宽图像数据采集。
• 自动化控制系统：PLC 与高速控制模块之间的数据传输。
• 高速数据采集与通信系统：Frame Grabber、数据处理单元的可靠连接。
  这些场景对信号完整性、带宽和抗干扰能力有较高要求，3M 1MF26‑L560‑00C‑100 的双屏蔽双绞对设计可满足长距离、高频率、高稳定性传输需求。

—————————————————————————————————————————————————————————————

三、选型与国产替代方案参考
在选型时，需重点关注：
• 接口类型与排列：确保与 MDR / SDR 设备接口兼容。
• 屏蔽等级与双绞对结构：保证抗干扰性能。
• 数据传输标准兼容性：Camera Link、PoCL 电源等。
• 机械牢固性：螺丝锁紧或卡扣结构确保稳定连接。
国产替代方案可在成本、交期和可定制性上具有优势。选型建议：
• 优先选择 26 位 SDR‑MDR 接口方案，减少系统改动；
• 屏蔽结构和线对布局需与原装匹配，确保抗干扰能力；
• 可定制长度、接插件角度及螺丝固定方式，提高安装灵活性与成本效益。
  采购前需确认是否支持 PoCL 或高频信号，保证系统稳定运行。国产替代方案可满足大多数工业应用，同时优化供应链弹性。
—————————————————————————————————————————————————————————————

3M 1MF26‑L560‑00C‑100 提供了稳定的高速数据传输方案，但国产兼容线束在性能、可靠性和成本控制上已具备可行性。通过合理选型和参数匹配，国产替代产品完全可以满足工业自动化、视觉检测及高频数据采集系统的需求，同时提升供应链稳定性与成本优势。
