3M SDR线束国产应用解析

在工业机器视觉系统中，Camera Link 接口线束承担着高速图像数据与电源同步传输的关键作用。来自 3M 的 1SD26-3120-00C-200，属于其 Shrunk Delta Ribbon（SDR）系列产品，是Mini Camera Link接口中应用较为成熟的一款标准型号。围绕该型号进行技术解析与国产替代方案探讨，对于设备厂商优化成本结构与供应链安全具有重要意义。
—————————————————————————————————————————————————————————————

一、产品规格与结构特点

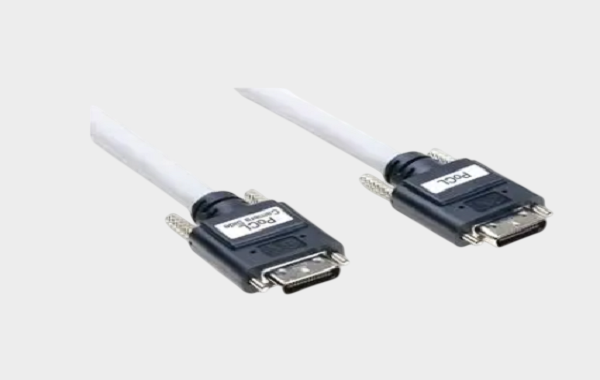

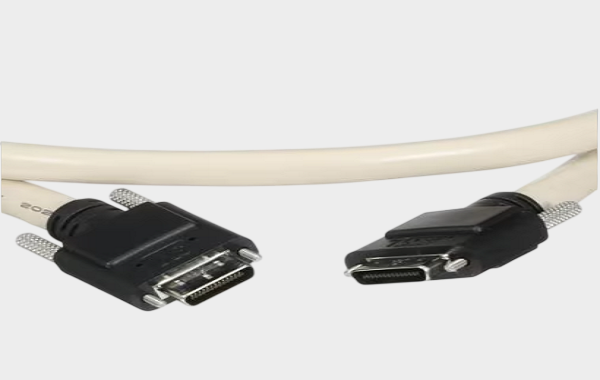

3M 1SD26-3120-00C-200 为26Pin SDR公对公结构线束组件，标准长度2米，采用28AWG导体规格设计，具备铝箔+编织双层屏蔽结构，额定电压30V、额定电流0.5A，支持PoCL（Power over Camera Link）供电与数据信号同步传输。该型号基于高密度SDR接口平台开发，插头结构紧凑，锁扣设计稳定，能够在工业环境震动与高频插拔条件下保持可靠连接性能。其阻抗控制与屏蔽设计可有效降低串扰与电磁干扰风险，适合高速图像数据的连续稳定传输需求。
—————————————————————————————————————————————————————————————

二、典型应用与工程价值
在机器视觉、AOI检测设备、半导体图像采集系统、自动化产线检测单元等应用场景中，该型号线束通常连接工业相机与采集卡或视觉控制系统，承担高速差分信号传输与供电功能。对于高分辨率或高帧率系统而言，线缆的阻抗一致性与屏蔽完整性直接影响图像稳定性与系统可靠性。1SD26-3120-00C-200 作为成熟标准型号，在批量设备生产中具有稳定应用基础，但在当前国产化趋势与成本优化需求下，企业逐渐关注兼容替代方案的可行性与长期供应保障能力。
—————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在进行国产替代开发或选型时，建议重点关注接口结构、电气性能及机械强度三方面匹配性。接口必须为SDR 26Pin公对公结构，并确认PoCL功能兼容；电气层面需确保28AWG等效规格、差分阻抗控制稳定、双层屏蔽结构完整，以保障高速信号完整性；机械层面需验证插拔寿命、锁扣尺寸一致性以及外护套耐磨等级。针对不同设备安装空间需求，可提供长度定制与小批量验证支持。经过严格测试验证的国产高品质线束方案，在保证性能匹配的前提下，可实现成本优化与交期可控，具备良好的工程替代价值。
—————————————————————————————————————————————————————————————

3M 1SD26-3120-00C-200 作为Mini Camera Link SDR系列成熟型号，在工业视觉领域具备稳定应用基础与良好口碑。通过对其技术参数与应用环境的系统分析可以看出，只要在接口结构、阻抗控制与屏蔽设计方面严格对标，国产替代方案在技术上完全具备实现条件。合理选型与验证，将为企业带来更具竞争力的供应链解决方案。

我们长期专注于3M品牌线束线缆的国产替代技术研究与市场应用开发，如您正在评估该型号的国产兼容方案或有采购需求，欢迎联系：尹经理（18013280527，微信同号），期待与更多行业伙伴深入沟通合作。
