I-PEX 81467-100B-02-D CABLINE®-UA II 40P极细同轴线束组件替代方案

一、结合实际使用场景，确定耐弯折测试方向
极细同轴线束常用于空间紧凑、布线精细的电子设备。在设备装配和运行过程中，线束可能受到反复弯曲、局部挤压或运动部件牵引。长期承受不合理的弯折应力，可能导致外皮破损、内部导体疲劳、屏蔽结构受损，甚至影响信号传输。因此，在产品开发阶段开展耐弯折测试，有助于工程师评估线束结构是否适合实际使用环境。
耐弯折测试应尽量模拟设备中的真实布线路径和运动状态。测试前，需要明确线束固定位置、弯曲区域、运动幅度及可能受到的外力，再制定相应的测试方案。对采购人员而言，提前明确测试条件与验收要求，也有助于比较不同供应商的产品表现，避免仅凭外观或初始导通结果判断线束的长期可靠性。

————————————————————————————————————————————————————————————————

二、规范测试流程，检查弯折前后的性能变化
测试前，应检查线束外观、连接器端接区域及初始导通状态，再根据产品要求设定弯曲半径、弯折角度、运动速度和循环次数。测试过程中应尽量保持运动轨迹稳定，避免额外拉伸、扭转或夹压干扰结果。如果线束应用于转轴、活动显示模组或运动摄像结构，应优先模拟对应的工作路径，使测试条件更接近实际工况。
完成规定循环后，需要再次检查线材外皮、端接部位及连接器是否存在异常，并复测导通状态和应用所需的电气性能。对于高速信号传输线束，还应根据技术要求评估阻抗和信号完整性。具体测试次数与合格标准应结合产品设计、客户规范及实际使用环境确定，不宜直接套用未经验证的固定数值。记录测试条件和前后检测结果，能够为工程师判断产品适用性提供依据。

————————————————————————————————————————————————————————————————

三、I-PEX 81467-100B-02-D选型与兼容替代注意事项

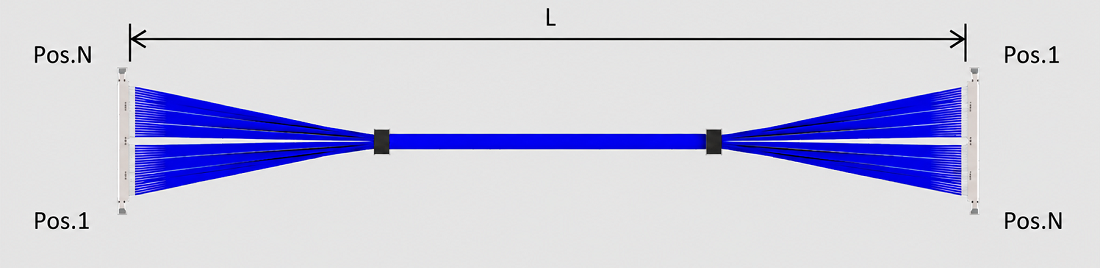

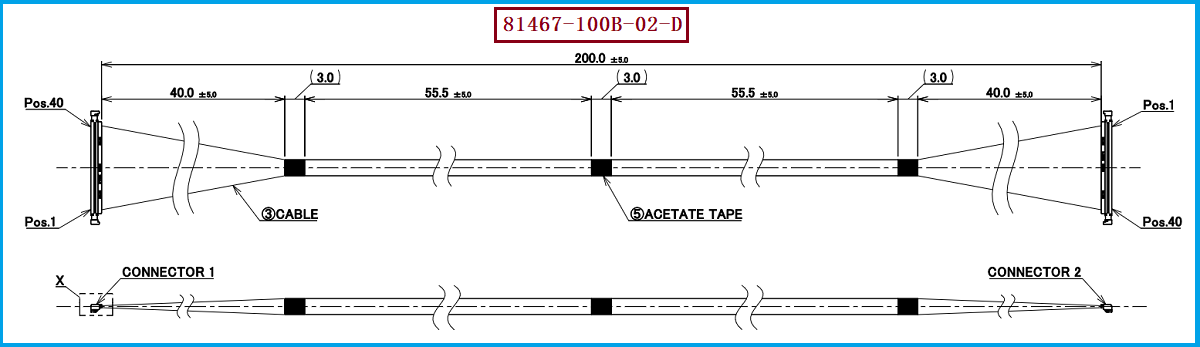

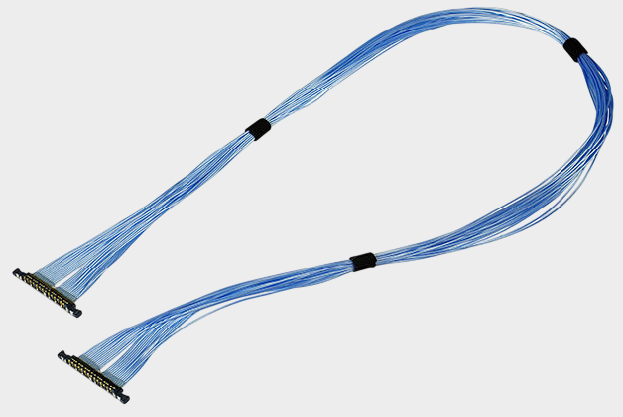

以 I-PEX 81467-100B-02-D 为例，该款极细同轴线束采用40PIN配置，连接器间距为0.3mm，线束长度为200mm，使用AWG 44极细同轴线，线材端连接器型号为 20497-040T-30。相关连接器规格资料涉及AWG 42、AWG 44及AWG 46线材，实际适配情况仍需结合对应技术资料确认。工程师评估兼容替代方案时，除了核对连接器型号和PIN数，还应确认线序定义、线材规格、长度、出线方向、两端端接方式及设备内部布线空间，确保替代线束符合装配和运动要求。

————————————————————————————————————————————————————————————————

四、从样品验证到批量采购，建立明确的验收标准
对采购人员而言，建议在样品确认阶段就与供应商明确耐弯折测试方法、测试条件及验收标准，并将验证结果作为后续批量采购的参考。不同线材规格和结构可能影响机械表现，不能单凭AWG数值判断耐弯折能力。实际评估还应考虑弯曲半径、固定方式、端接工艺和设备运行状态，必要时通过样品测试进行确认。
我们公司专注于极细同轴线束加工制造，可根据客户提供的产品型号、样品或技术要求，评估相应的兼容替代可行性。针对 I-PEX 81467-100B-02-D，我们公司可提供兼容替代线束方案，协助客户进行规格核对、样品装配及测试验证。通过前期确认技术参数、完善样品验收流程，并在生产过程中落实质量管控，可帮助工程师降低设计验证风险，也为采购人员评估供应商和安排批量交付提供参考。

————————————————————————————————————————————————————————————————

五、结合测试结果与制造管控，提升极细同轴线束应用可靠性
耐弯折测试不只是确认线束经过一定次数的弯曲后是否仍能导通，更重要的是识别布线设计、线材结构和端接工艺中潜在的问题。工程师可以依据测试结果优化线束路径与固定方式，采购人员则可通过完整的样品验证记录和批次质量检查，降低产品差异及后续使用风险。将实际应用环境、连接器适配、线材规格和测试结果结合评估，才能让极细同轴线束选型更有依据，为设备稳定运行和后续批量交付提供支持。
