I-PEX 82897-100B-02-D CABLINE®-UA II 40P极细同轴线束组件替代方案

一、无人机内部精密连接：极细同轴线束发挥什么作用？
随着无人机向小型化、轻量化和智能化方向发展，机身内部需要集成摄像头、视觉传感器、图像处理模块及其他精密电子组件，各模块之间的连接设计也面临更高要求。在航拍无人机、工业巡检无人机和视觉感知设备中，内部线束不仅要满足信号连接需求，还需要适应有限的安装空间、紧凑的结构布局和实际走线路径。极细同轴线束具有线径细、结构紧凑、便于密集布线等特点，可用于符合其电气和接口要求的内部信号连接场景。对于研发工程师而言，合理规划线束走向、连接位置及固定方式，有助于提升内部装配的合理性；对于采购人员而言，在项目初期明确线束规格和使用要求，则有助于减少后期因规格变更、装配不匹配而产生的额外成本。

————————————————————————————————————————————————————————————————

二、从摄像头到视觉模组：极细同轴线束选型不能只看接口
极细同轴线束可根据具体设计需求，用于无人机摄像头、视觉模组及其他适用电子组件之间的信号连接。但在实际选型中，仅凭连接器外形相似或PIN数相同，并不能判断两款线束是否兼容。工程师需要核对连接器型号、PIN数、连接器间距、线序定义、线材规格、线束长度、阻抗要求以及两端的连接结构，并结合设备内部空间确认出线方向和布线路径。对于高速图像信号，还应依据实际接口协议、传输要求和系统设计进行电气验证。如果线束需要经过狭窄区域，或安装在云台等活动结构附近，还应提前评估弯折空间、固定位置及运动过程中可能产生的机械应力。采购人员则应在询价阶段明确图纸版本、技术参数、样品要求和检验标准，确保供应商提供的产品与项目需求一致，而不是仅以型号相近或报价较低作为采购依据。

————————————————————————————————————————————————————————————————

三、I-PEX 82897-100B-02-D：40PIN极细同轴线束规格与选型参考

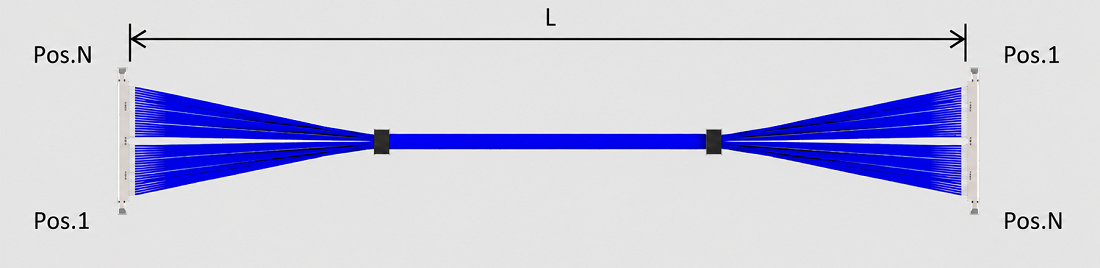

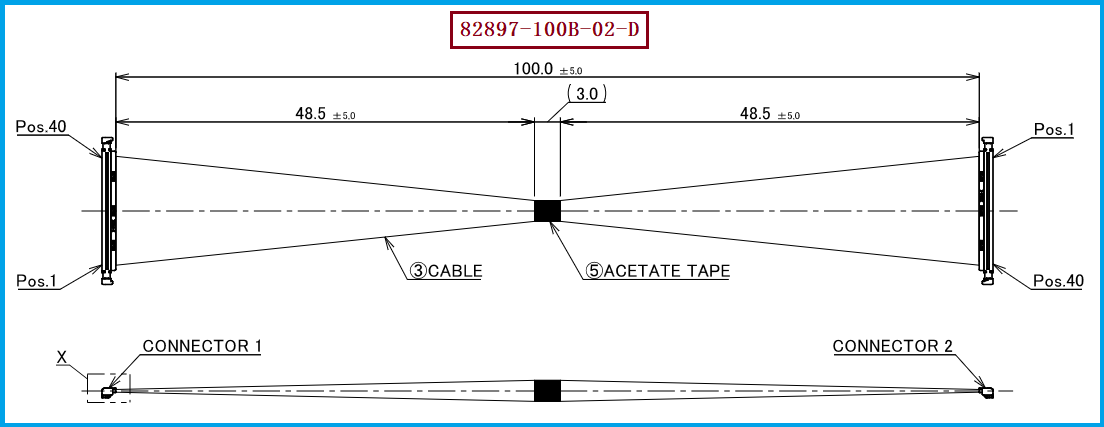

以 I-PEX 82897-100B-02-D 为例，该产品属于 CABLINE-UA II 系列40PIN极细同轴线束，参考规格为 AWG 44、线束长度100mm、线序定义1-N，线材端连接器型号为 20497-040T-30，连接器间距为0.3mm。这些参数为工程师进行接口匹配和空间布局评估提供了基础依据。其中，40PIN配置关系到连接器端的信号触点数量及对应线序设计，0.3mm间距意味着连接器选型和装配时需要准确匹配接口规格；AWG 44用于识别线材规格，100mm长度则可作为核对设备内部走线路径和装配余量的参考。实际应用时，仍需结合完整产品图纸确认连接器配合方式、线序、电气参数和安装条件，不能仅凭上述规格推断其适用于所有无人机摄像头或视觉模组。对于工程项目而言，先完成图纸核对，再进行样品装配与必要的电气测试，是降低选型偏差的重要步骤。

————————————————————————————————————————————————————————————————

四、极细同轴线束兼容替代：从接口匹配到样品验证
当原有线束面临采购周期、供应渠道或定制需求等问题时，可以评估兼容替代方案，但替代产品不能只追求连接器外形相似或基本尺寸一致。针对 I-PEX 82897-100B-02-D，工程师应重点核对20497-040T-30连接器、40PIN配置、0.3mm间距、AWG 44线材、100mm线长、1-N线序定义、两端端接结构及出线方向，并确认其与设备端接口和实际安装空间的匹配程度。完成参数核对后，还应根据应用要求进行样品装配、连接可靠性检查及必要的电气测试；如果线束用于云台或其他运动部件，则应进一步明确弯曲半径、运动范围、循环次数及测试后的判定标准。采购人员需要关注供应商是否具备按图加工能力、样品确认机制、生产过程检验和批次质量控制能力，并确认后续量产产品能够持续符合已批准的技术要求。通过工程验证与采购评估相结合，可以降低替代方案在装配、测试和批量交付阶段的风险。

————————————————————————————————————————————————————————————————

五、从图纸评估到批量交付：为无人机项目提供极细同轴线束配套支持

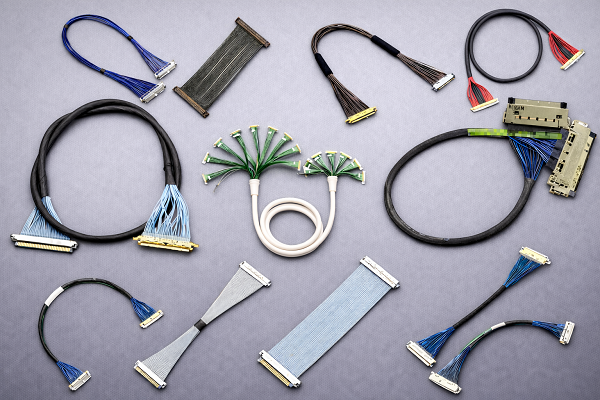

我们公司专注于极细同轴线束加工制造，可根据客户提供的产品型号、工程图纸、实物样品及具体技术要求，评估连接器配置、线材规格、线序定义和加工工艺的兼容替代可行性。针对 I-PEX 82897-100B-02-D，我们可提供相应的兼容替代线束方案，并根据项目需求开展规格核对、样品试制、装配验证配合及后续定制加工。在合作过程中，前期明确技术要求有助于减少反复修改，样品确认有助于检验产品与设备的匹配情况，规范的生产检验则有助于控制批量产品的一致性。对于无人机研发团队，我们可配合项目开展线束选型与样品验证；对于采购人员，则可提供从技术要求确认到批量生产的线束配套支持。通过将规格匹配、样品验证和质量控制贯穿项目流程，为无人机及其他精密电子设备的极细同轴线束应用提供更多选择。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
