I-PEX 83032-100B-01-D CABLINE®-UA II 26P极细同轴线束组件替代方案

一、为什么极细同轴线比普通线贵？
随着电子设备不断向轻薄化、高集成度和高速传输方向发展，设备内部连接不仅需要占用更少的空间，还需要满足信号传输、屏蔽和装配可靠性等要求。与普通电线相比，极细同轴线采用更精密的同轴结构，通常由中心导体、绝缘层、屏蔽层及外部护套等部分组成，在极小的线径内实现信号传输与电磁屏蔽。其制造过程对材料、尺寸精度、结构一致性和加工工艺提出了更高要求，因此线材本身的制造成本往往更高。
除了线材结构复杂，极细同轴线束还涉及微型连接器端接、细径线材加工、屏蔽处理及成品检测等环节。尤其在多芯、高密度连接应用中，生产过程中需要控制线序、端接质量、线束尺寸和电气性能，避免细微的加工偏差影响最终使用效果。对于工程师而言，选择极细同轴线束需要综合考虑空间布局、信号要求和装配可靠性；对于采购人员而言，产品价格也应结合制造精度、检测要求、良品率及供应商的生产能力综合评估，而不应仅以单根线材的价格作为判断依据。

————————————————————————————————————————————————————————————————

二、I-PEX 83032-100B-01-D 极细同轴线束产品介绍

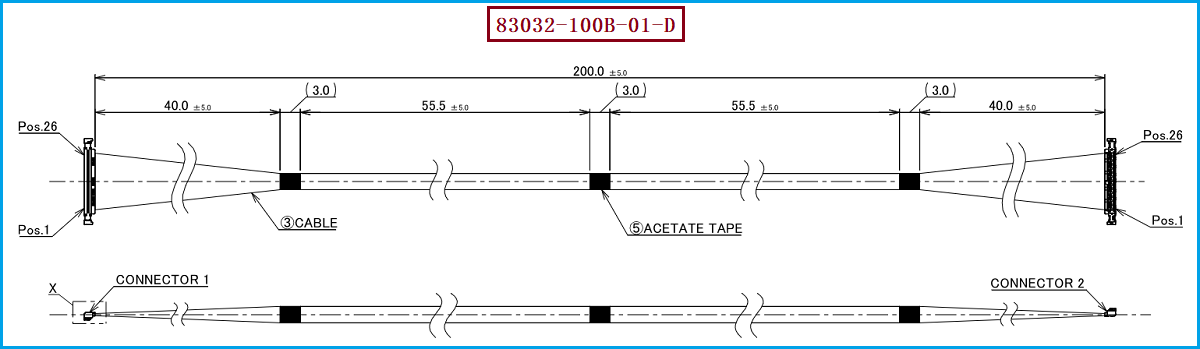

I-PEX 83032-100B-01-D 是一款 CABLINE-UA II 系列 26 Pin 极细同轴线束，线束长度为 200 mm，采用 AWG 44 极细同轴线，线材特性阻抗为 50 Ω。该产品两端均配置 26 Pin 连接器，采用对应针脚连接方式，适用于需要紧凑型连接结构的精密电子设备。其线束结构结合微型连接器与多根极细同轴线，可满足设备内部高密度布线的设计需求，帮助工程师在有限的安装空间内规划连接路径。

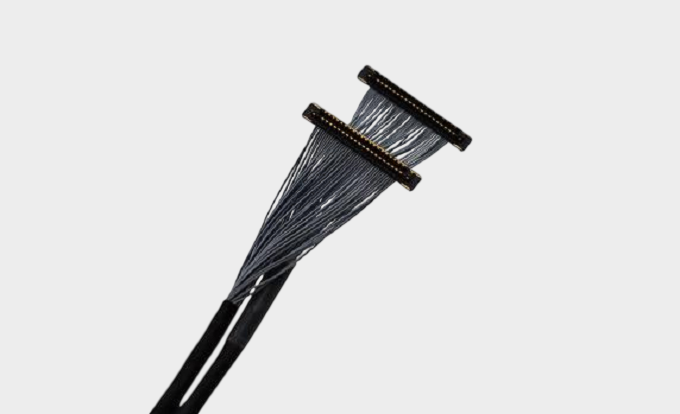

该线束使用的线材端连接器型号为 20497-026T-30，配合相应金属盖板及 26 根 AWG 44 极细同轴线组成完整线束组件。对于工程设计人员，选型时应重点确认连接器型号、Pin 数、线束长度、针脚对应关系及线材特性阻抗；对于采购人员，则应明确完整成品料号与零部件料号的区别，避免因连接器型号相同而忽略线束结构和电气要求。准确确认这些参数，有助于减少样品验证、装配适配及后续批量采购中的沟通成本。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在极细同轴线束选型过程中，建议工程师以目标产品的完整型号和实际应用要求为基础，核对连接器配置、线材 AWG、线束长度、针脚定义及装配尺寸。针对 I-PEX 83032-100B-01-D，重点需要确认 26 Pin 连接结构、20497-026T-30 线材端连接器、AWG 44 线材及 200 mm 线束长度是否符合设备设计要求。如果应用涉及高速信号传输，还应结合实际工作频率评估阻抗匹配、插入损耗、回波损耗、串扰和屏蔽连续性，不能仅凭外观相似或规格名称相同就认定产品能够直接替换。
对于希望优化采购成本、缩短供货周期或拓展供应渠道的企业，选择具备极细同轴线束研发与制造能力的供应商，可以为产品开发和批量采购提供更多选择。我们公司可提供 I-PEX 83032-100B-01-D 兼容替代线束方案，可根据客户的产品图纸、样品及技术要求，围绕 20497-026T-30 连接器、AWG 44 极细同轴线及线束结构开展匹配评估与定制制造。实际替代前，建议通过样品对比、尺寸检查、针脚导通测试及必要的电气性能验证，确认产品满足目标设备的使用要求，从而降低替代导入过程中的适配风险。

————————————————————————————————————————————————————————————————

四、兼顾技术匹配与采购需求的极细同轴线束方案
极细同轴线比普通线贵，不仅与其精密的同轴结构和制造工艺有关，也与微型连接器装配、质量控制及电气性能验证等要求密切相关。对于高集成度电子设备而言，合适的极细同轴线束能够兼顾空间布局与信号连接需求；对于工程师和采购人员而言，准确选型并评估兼容替代方案，有助于平衡产品性能、制造成本和供应稳定性。
我们公司专注于极细同轴线束生产制造，可针对 I-PEX 83032-100B-01-D提供兼容替代线束方案，并根据项目需求评估 20497-026T-30 连接器、AWG 44 线材、200 mm 线束长度及相关电气要求。无论是新项目开发、现有线束替代还是批量配套采购，我们都可结合客户提供的图纸、样品和技术要求开展匹配评估与定制生产，为精密电子设备提供更灵活的极细同轴线束供应选择。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。
