I-PEX 83031-100B-01-D CABLINE®-UA II 26P极细同轴线束组件替代方案

一、极细同轴线束为什么是隐藏在高端设备里的关键组件？
随着笔记本电脑、超薄显示设备、精密摄像模组及其他高集成度电子设备不断向轻薄化、小型化和高速化发展，设备内部的连接空间越来越有限。显示信号、图像数据及其他高速信号需要通过紧凑的内部连接结构进行传输，这对线束的线径、连接器尺寸、布线空间和信号传输性能提出了更高要求。极细同轴线束凭借纤细的线材结构、多通道集成能力以及同轴屏蔽结构，能够适应部分精密设备对高密度内部连接的需求。它虽然隐藏在设备内部，却直接关系到信号连接、内部布线和整机结构设计，是高端电子设备中不可忽视的关键组件。
对于工程师而言，极细同轴线束不仅需要满足有限空间内的布线要求，还需要综合考虑线材规格、连接器匹配、端接结构、线束长度及信号完整性。对于采购人员而言，除了关注产品价格和交期，还需要确认线束型号、连接器兼容性、线材 AWG 规格及供应商的定制制造能力。任何一项参数不匹配，都可能增加产品验证、装配调试和供应链管理的难度。因此，在产品开发与采购阶段选择规格匹配、工艺稳定且能够配合项目需求的极细同轴线束供应商，对于保障设备设计落地和后续批量生产具有重要意义。

————————————————————————————————————————————————————————————————

二、I-PEX 83031-100B-01-D 极细同轴线束产品介绍

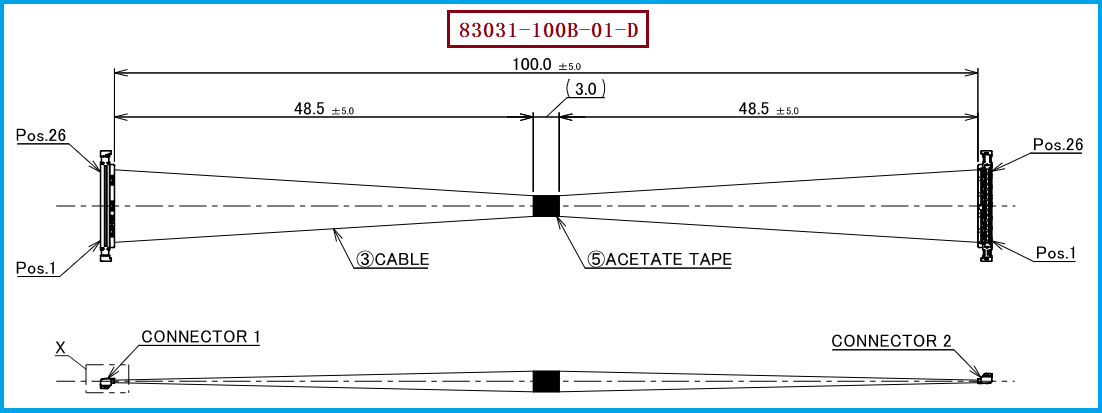

本次介绍的产品型号为 I-PEX 83031-100B-01-D，属于 CABLINE-UA II 系列 26 Pin 极细同轴线束组件，标准线束长度为 100 mm，采用 44 AWG 极细同轴线方案。该系列连接器采用 0.3 mm 接点间距及紧凑型结构，适合对安装空间和信号连接密度有较高要求的电子设备。连接器插合后高度约为 1.27 ± 0.1 mm，能够为设备内部结构布局提供较大的设计灵活性。对于需要在狭窄空间内完成多路信号连接的应用，紧凑型连接器与极细同轴线的组合有助于优化内部走线空间，满足精密电子产品的小型化设计需求。

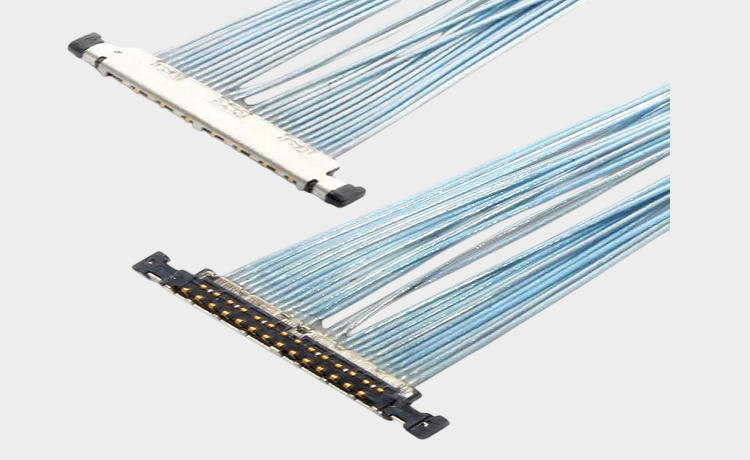

该线束使用的线材端连接器型号为 20497-026T-30，可适配的线材规格包括 AWG 42、AWG 44 和 AWG 46。不同 AWG 规格在导体尺寸、线材外径及机械特性方面存在差异，实际选型还需要结合线材结构、目标阻抗、传输性能、布线空间和端接工艺综合评估。对于工程师来说，应重点确认连接器与线材规格的匹配性，以及线束两端的连接关系、针脚定义和装配方向；对于采购人员来说，则应明确所需线束长度、连接器型号、线材规格和交付要求，避免仅凭外观相似或系列名称相同就认定产品可以直接互换。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在极细同轴线束选型过程中，建议工程师首先从连接器型号、Pin 数、线材 AWG、线束长度及端接结构入手，确认产品能否满足设备的机械安装和电气连接要求。以 I-PEX 83031-100B-01-D 为参考，项目开发时需要重点核对 CABLINE-UA II 26 Pin 接口、20497-026T-30 线材端连接器、100 mm 线束长度，以及 AWG 42、AWG 44 或 AWG 46 线材的实际适用条件。如果应用涉及高速信号传输，还应进一步评估目标阻抗、插入损耗、回波损耗、串扰及屏蔽连续性等指标，并根据终端设备的设计要求完成必要的测试验证。不同线材规格不能仅凭 AWG 数字判断性能优劣，应以具体线材结构和实际测试结果为准。
针对原型号采购成本、交期、供应稳定性或定制需求方面的考虑，选择具备极细同轴线束研发与制造能力的供应商，可以为产品开发及后续量产提供更多选择。我们公司可提供 I-PEX 83031-100B-01-D 兼容替代线束方案，可围绕客户的连接器配置、线材 AWG 规格、线束长度、出线方向及装配结构开展匹配评估与定制制造。对于希望寻找替代供应渠道的采购人员，以及需要进行新项目开发或现有产品国产化配套的工程团队，可提供目标样品、产品图纸或具体技术要求，以便进一步确认连接器兼容性、线序定义、尺寸公差和电气性能要求。需要注意的是，兼容替代不应仅以外形一致为判断标准，实际替代结果仍需经过样品验证及必要的可靠性和信号性能测试，确保满足目标设备的使用要求。

————————————————————————————————————————————————————————————————

四、极细同轴线束制造与兼容替代服务
极细同轴线束是精密电子设备实现紧凑布线与可靠信号连接的重要组件，产品选型不仅要关注连接器型号和线材规格，还需要兼顾线束尺寸、端接工艺及实际应用需求。对于工程师而言，准确匹配各项技术要求，有助于降低产品开发与装配验证中的风险；对于采购人员而言，寻找具备定制制造和兼容替代能力的供应商，则有助于拓展采购渠道，提升供应链的灵活性。
我们公司专注于极细同轴线束生产制造，可提供 I-PEX 83031-100B-01-D 兼容替代线束方案，并根据项目需求，围绕 20497-026T-30 线材端连接器及 AWG 42、AWG 44、AWG 46 线材规格进行匹配评估与定制生产。针对新项目开发、现有线束替代及批量采购需求，我们可结合客户提供的产品图纸、样品和技术要求，进一步评估线束结构、连接配置及相关性能要求，为客户提供更贴合实际应用的极细同轴线束解决方案。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。
