I-PEX 82891-100B-02-D CABLINE®-SS 50P极细同轴线束组件替代方案

一、50P 极细同轴线束：满足精密电子设备的高密度连接需求
随着笔记本电脑、超薄显示设备及精密电子产品不断向轻薄化、高集成度发展，内部线束不仅需要适应有限的安装空间，还需要兼顾高速信号传输、连接稳定性和装配可靠性。I-PEX CABLINE®-SS 82891-100B-02-D 是一款 50P 极细同轴线束，线束长度为 100 mm，使用 AWG 40 线材，线材端连接器型号为 20373-R50T-06。其紧凑型连接结构适用于高密度连接设计，可作为精密电子设备内部线束选型与兼容替代评估的参考。
对于工程师而言，选择极细同轴线束时，不能只关注芯数和外形尺寸，还需要综合考虑信号类型、阻抗匹配、线序定义、布线路径及连接器配合要求。对于采购人员而言，准确核对产品料号、连接器型号、线材 AWG 规格和线束长度，有助于减少采购规格不符、装配不匹配等问题。围绕 I-PEX 82891-100B-02-D 开展替代评估，应同时考虑机械结构、电气性能和实际装配条件，确保替代方案能够满足设备的使用需求。

————————————————————————————————————————————————————————————————

二、极细同轴线束设计错误可能导致哪些问题？从信号异常到装配故障
极细同轴线束的设计是否合理，会直接影响设备内部的信号传输和连接可靠性。如果线材阻抗与系统要求不匹配、线序定义错误，或连接器端接结构不符合设计要求，就可能造成信号反射、传输损耗增加、图像异常或数据传输不稳定。在高速信号应用中，即使线束能够正常插接，也不代表其电气性能一定符合设备要求，因此需要结合实际传输速率和系统设计进行验证。
布线设计不合理同样可能带来隐患。当线束弯曲半径过小、受到外部挤压，或在设备转轴区域反复弯折时，内部导体、绝缘层及屏蔽结构可能受到影响，进而改变局部电气特性，增加信号异常或线缆损伤的风险。此外，如果线束长度、连接器方向或安装空间设计不当，还可能导致装配困难、线束受力过大及设备无法正常连接。工程师应在设计阶段充分评估电气参数、机械结构和布线空间；采购人员则应核实完整型号与技术要求，不能仅凭接口外形相似就判断产品可以直接替换。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议：重点核对型号、线材与连接要求

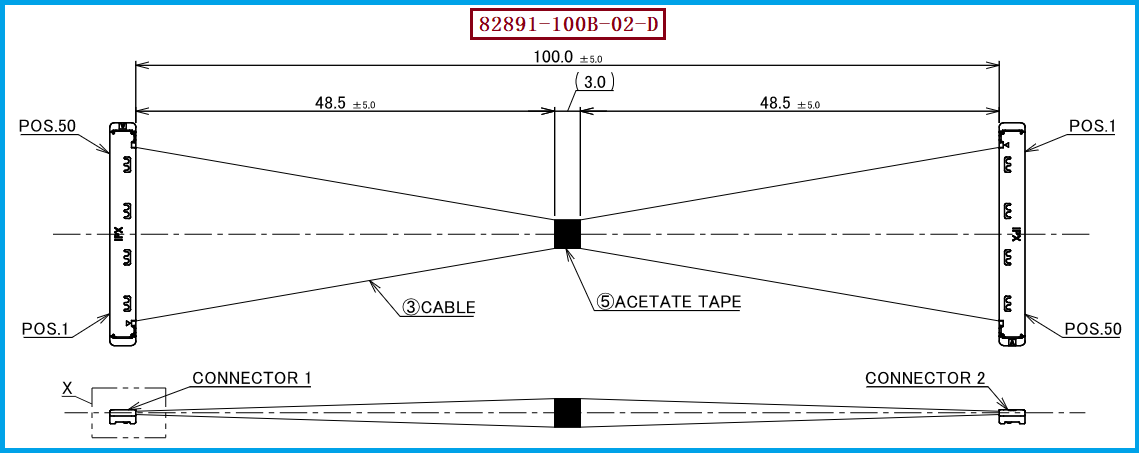

针对 I-PEX 82891-100B-02-D，选型时应重点核对 50P 芯数、100 mm 线束长度、AWG 40 线材规格，以及线材端连接器型号 20373-R50T-06。此外，还应确认连接器配合尺寸、线序定义、出线方向、线缆走向和设备内部安装空间。该型号对应的 CABLINE®-SS 连接方案采用 0.4 mm 触点间距，配合高度约为 1.65 ± 0.2 mm，连接结构深度约为 3 mm。工程师可结合设备结构进行空间评估，并根据实际信号需求验证阻抗匹配、传输损耗及系统兼容性，避免因尺寸或电气参数不匹配影响设备性能。
对于采购人员，建议在询价和样品确认阶段明确产品型号、连接器型号、线材规格、长度、线序及验收要求；对于工程师，则应结合原产品图纸、实际装配条件和目标信号性能开展替代验证。我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品型号、技术图纸及应用需求，开展兼容替代线束的评估、开发与制造。我们公司可提供：I-PEX 82891-100B-02-D 兼容替代线束方案，围绕 AWG 40 线材、20373-R50T-06 连接器及 50P 连接配置进行匹配评估，为工程师的设计验证和采购人员的供应商选型提供支持。

————————————————————————————————————————————————————————————————

四、极细同轴线束兼容替代制造：兼顾产品适配与连接可靠性
我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品型号、技术图纸及实际应用需求，开展线束定制、兼容替代评估与产品开发。针对 I-PEX 82891-100B-02-D 这类 50P 极细同轴线束，可围绕 AWG 40 线材、20373-R50T-06 连接器、线束长度及线序定义等关键参数进行匹配，并结合设备内部安装空间和实际布线条件，评估线束的装配适应性与信号传输要求。
在生产过程中，我们注重线材加工、连接器端接、线序控制及成品质量检查，帮助降低规格偏差和装配不匹配带来的风险。对于存在狭窄空间布线或反复弯折需求的应用，还可结合实际使用条件评估线束结构与弯曲方式。我们公司可提供：I-PEX 82891-100B-02-D 兼容替代线束方案，为工程师提供替代开发与样品验证支持，为采购人员提供定制制造及供应选择，助力客户提升线束选型与产品导入效率。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
