I-PEX 83027-100B-01-D CABLINE®-SS 40P极细同轴线束组件替代方案

一、极细同轴线束信号不稳定的常见原因

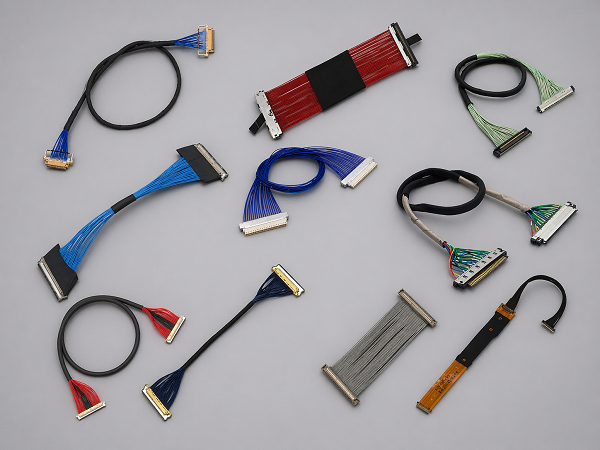

在笔记本电脑、显示设备、摄像模组及其他高速电子设备中，极细同轴线束负责传输重要的高速信号。若设备出现画面闪烁、显示异常、信号间歇性中断或工作状态不稳定等问题，需要检查线束及连接器是否存在异常。常见原因包括线材受到挤压或过度弯折、内部导体损伤、连接器插合不到位、端子接触不良，以及线束端接区域的电气性能不稳定。对于长期处于狭小空间或反复活动区域的线束，还应关注布线路径和固定方式，避免机械应力持续作用于线材与连接器。

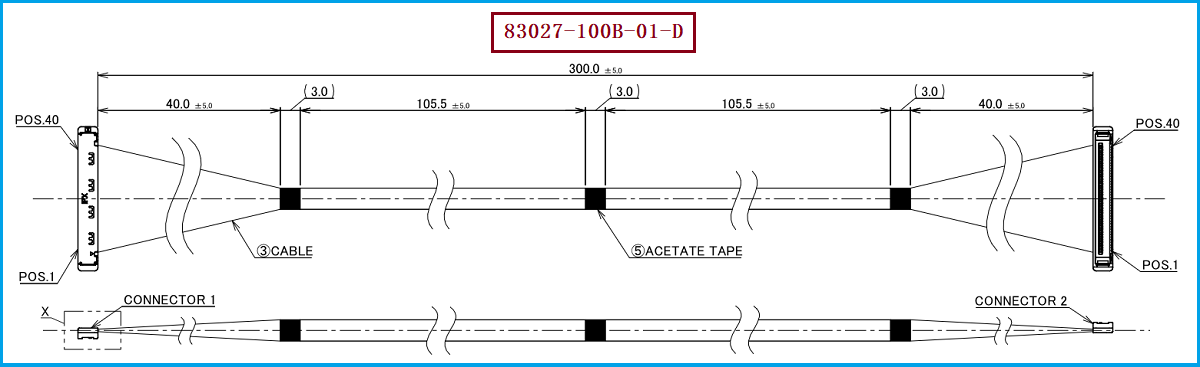

另一项关键因素是信号完整性。极细同轴线束的阻抗匹配、屏蔽结构、线序和端接质量都会影响信号传输表现。如果阻抗不匹配或连接位置存在电气不连续，可能增加信号反射、衰减及干扰风险。CABLINE-SS 系列采用 0.4 mm 间距的紧凑型连接器结构，并通过 W-Point 双触点设计提升接触可靠性，适用于空间受限的高速信号连接场景。以 I-PEX 83027-100B-01-D 为例，该款产品为 40PIN、300 mm 长的极细同轴线束，采用 AWG 40 线材及两端 1-1 对应连接方式。遇到信号不稳定时，工程师可结合线束外观、连接器插合状态、线路导通情况及实际信号测试结果进行排查，避免仅凭单一现象判断故障原因。

————————————————————————————————————————————————————————————————

二、如何改善极细同轴线束的信号稳定性？
提升信号稳定性，需要从线材选择、连接器配合、加工工艺和整机验证等方面综合考虑。首先，应确认线材阻抗及电气特性与设备设计要求相匹配，并检查线束是否存在压伤、折痕、拉伸或过度弯折。其次，要确保连接器正确插合，线束固定位置合理，端接区域可靠，并避免线材在设备组装后受到持续拉扯。对于高速信号应用，还应根据实际传输速率、线束长度、布线环境及接口要求开展信号完整性验证。CABLINE-SS 系列的 16 Gbps/lane 参考测试采用 40PIN、AWG 40、45 Ω、100 mm 线缆配置，因此不能直接据此认定 300 mm 线束在所有系统中都能达到相同的传输表现。

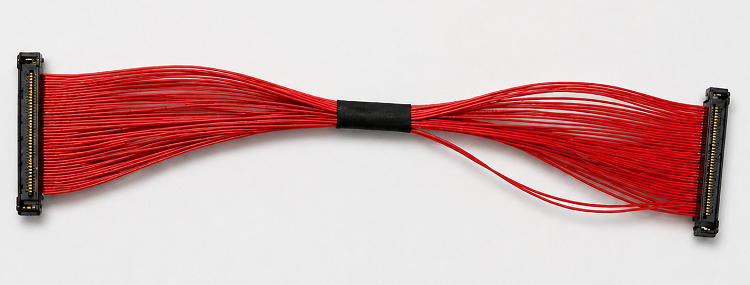

在产品开发和故障分析过程中，建议工程师将导通检查、连接器外观检查与实际设备运行测试结合起来，必要时进行信号完整性测试，以确认问题是否来自线束。对于采购人员，除了比较价格和交期，也应关注线材规格、连接器型号、加工一致性、样品验证及批量质量控制。该款线束使用的线材端连接器主体型号为 20373-R40T-06，属于 CABLINE-SS 40PIN 连接器体系；该连接器体系可适配 AWG 36、AWG 38、AWG 40 和 AWG 42 等规格的极细同轴线材。不过，AWG 42 需要特别关注特性阻抗匹配，实际替代选型不能只看线规是否适配，还应根据设备的电气要求确认具体配置。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
进行兼容替代时，应以原有线束的接口与电气要求为基础，重点确认产品型号 I-PEX 83027-100B-01-D、40PIN 数量、300 mm 线长、1-1 线路对应关系，以及线材端连接器主体型号 20373-R40T-06。同时，还需要核对配合端连接器、端子定义、出线方向、线束外形尺寸和设备内部走线路径，确保替代产品能够正确装配。对于线材规格，应结合原设计及实际传输需求选择 AWG 36、AWG 38、AWG 40 或 AWG 42，并验证阻抗匹配与信号传输表现，不能仅因连接器支持某一线规就直接认定整条线束完全兼容。
我们公司可提供 I-PEX 83027-100B-01-D 兼容替代线束方案，可围绕原产品的连接器配置、线长、线序和线材规格开展极细同轴线束替代制造。对于工程师，可通过样品装配、导通测试、信号测试及整机运行验证确认兼容性；对于采购人员，则可提前确认样品周期、批量交付能力、质量检验要求及后续供货安排，以降低替代导入过程中的不确定性。若原线束已经出现信号不稳定，也建议先完成故障定位，再决定是否更换线束或调整相关配置，从而提高问题处理效率，避免不必要的重复采购和维修成本。

————————————————————————————————————————————————————————————————

四、以精准选型和验证保障信号稳定
极细同轴线束信号不稳定，可能与线材损伤、连接器接触异常、阻抗不匹配、端接质量及布线应力等因素有关。改善信号传输表现，需要结合机械结构、电气特性和实际应用环境进行综合评估。对于高速设备，不能只关注连接器是否能够插合，还应确认线材规格、线路定义、线束长度及信号性能是否满足整机要求。通过规范选型、可靠加工和充分验证，才能更有效地降低信号异常风险。
针对 I-PEX 83027-100B-01-D，替代开发应重点核对 20373-R40T-06 线材端连接器、40PIN 接口、300 mm 长度、1-1 线路对应关系及适用线材 AWG，并根据设备实际需求完成兼容性验证。我们公司专注于极细同轴线束生产制造，可提供 I-PEX 83027-100B-01-D 兼容替代线束方案，为设备维修、产品改版及供应链替代提供支持，帮助客户在确保规格匹配与质量验证的基础上，提升采购灵活性和产品供应保障能力。
