I-PEX 82969-100B-02-D CABLINE®-SS 35P极细同轴线束组件替代方案

一、产品介绍：面向eDP、MIPI等高速信号连接需求
随着笔记本电脑、平板电脑、显示模组及摄像头设备向轻薄化、高集成度发展，设备内部连接不仅需要节省布线空间，还需要满足高速信号传输的要求。极细同轴线束具有线径小、布线灵活、适合高密度连接等特点，可用于多种高速显示和图像传输应用。在实际设计中，eDP主要用于显示设备与主控之间的图像数据传输，MIPI则常见于摄像头、显示模组等设备接口。不同接口对信号速率、阻抗、线序和传输质量的要求有所区别，因此需要结合具体应用进行线束选型。

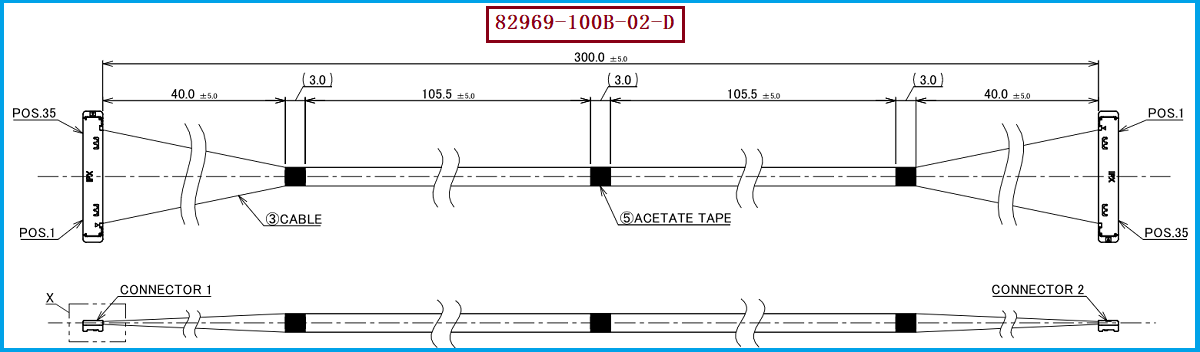

本文介绍的 I-PEX 82969-100B-02-D 为 CABLINE-SS 系列35PIN极细同轴线束，标称长度为300mm，使用 AWG 40 极细同轴线材，线材端连接器型号为 20373-R35T-06。该连接器采用0.4mm端子间距，系列结构具有紧凑、低高度及水平出线等特点，适合空间受限的设备内部连接。对于工程师而言，该型号可作为核对连接器配置、线材规格和线束结构的参考；对于采购人员而言，完整料号、针数、长度及线材规格则是询价、打样和批量采购时需要重点确认的信息。

————————————————————————————————————————————————————————————————

二、极细同轴线束如何根据eDP、MIPI等信号需求进行选型？
针对eDP信号，选型时首先需要确认显示接口的具体版本、每通道传输速率、通道数量以及设备端的连接定义。不同版本的eDP具有不同的数据速率要求，线束需要在目标工作频率范围内维持适当的阻抗和信号完整性。针对MIPI信号，则应进一步确认使用的是MIPI CSI-2摄像头接口还是MIPI DSI显示接口，并核对实际采用的物理层、通道配置、数据速率及供电安排。不能仅凭“MIPI线”这一名称就确定线束规格，也不能仅凭连接器针数判断是否兼容。对于这类高速应用，还应综合评估线长、线材电气特性、接地与屏蔽结构，以及连接器与设备接口的匹配情况。
在具体选型时，AWG 40代表线材的线规规格，但并不能单独决定线束的高速性能。CABLINE-SS系列的高速性能参考测试采用40PIN连接器、AWG 40极细同轴线、45Ω阻抗及100mm线长，参考传输能力可达16 Gbps/lane；这一结果不能直接等同于本款35PIN、300mm线束在任意eDP或MIPI系统中的实际性能。因此，工程师应根据目标接口的阻抗要求、信号速率及线束长度确定测试方案，并通过阻抗测试、时域或频域测量、眼图及整机功能验证等方式评估传输质量。采购人员则应要求明确的规格定义和样品验证结果，避免将相同AWG、相同针数或相似外形误认为完全兼容。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

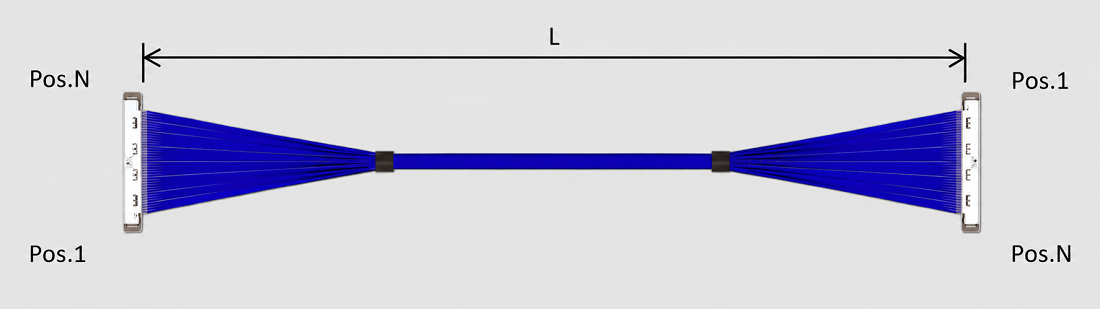

对于 I-PEX 82969-100B-02-D 的兼容替代选型，建议优先核对35PIN连接器配置、线材端连接器 20373-R35T-06、AWG 40线材、300mm标称长度及1-N线位定义。随后应根据实际设备确认连接器配合端、安装方向、线束出线路径和弯曲空间，避免出现接口能够插合、但线序或结构不匹配的情况。如果该线束用于eDP显示连接或MIPI摄像头连接，还需要确认信号分配与目标设备一致，并针对实际传输速率及线长验证信号完整性。替代方案的评估应以实际工程图纸和电气要求为基础，而不是只依据型号相似程度进行判断。
我们公司专注于极细同轴线束的生产制造，可围绕客户提供的产品料号、工程图纸及应用要求开展兼容替代方案评估。我们公司可提供：I-PEX 82969-100B-02-D 兼容替代线束方案，重点匹配20373-R35T-06线材端连接器、AWG 40极细同轴线、35PIN配置及300mm线长，并根据项目需求核对线序、结构尺寸和电气性能。对于工程师，我们可配合确认线束接口定义、安装空间及高速信号验证要求；对于采购人员，则可根据双方确认的规格推进样品评估与制造对接。最终兼容性仍需通过连接器配合检查、线序检测和必要的电气测试加以确认。

————————————————————————————————————————————————————————————————

四、结合接口要求与实测结果，提升选型准确性
eDP、MIPI等高速信号应用对极细同轴线束的要求，不仅体现在连接器针数和线材线规上，还涉及信号速率、阻抗匹配、线长、线序、布线结构及整机兼容性。I-PEX 82969-100B-02-D采用35PIN配置、AWG 40极细同轴线材和20373-R35T-06线材端连接器，标称长度为300mm。对于正在进行显示连接、摄像头模组开发或线束替代的项目，建议先明确接口类型和实际电气要求，再核对连接器及线束规格，最后通过样品测试确认性能是否满足应用需求。
我们公司可为I-PEX 82969-100B-02-D提供兼容替代线束方案，协助客户围绕连接器、线材、线序、长度及实际应用需求开展规格确认和样品评估。通过前期明确技术要求、制造规格与验证标准，工程师能够更有效地控制高速信号连接风险，采购人员也能够减少规格混淆和重复打样，为设备研发及后续生产提供更可靠的极细同轴线束选择。
