I-PEX 83023-100B-01-D CABLINE®-SS 35P极细同轴线束组件替代方案

一、产品介绍：从完整料号入手，明确线束选型基础
随着笔记本电脑、平板电脑及精密电子设备向轻薄化、高集成度发展，设备内部连接空间不断缩小，对极细同轴线束的尺寸、连接器结构、线位定义和信号传输能力提出了更高要求。对于工程师而言，选型时不仅要确认线束能否安装到设备中，还要关注接口匹配、布线空间和信号要求；对于采购人员而言，准确识别产品型号和关键规格，则有助于减少采购错误、重复打样和供应链切换风险。以完整料号为起点开展核对，是提高选型效率的重要方法。

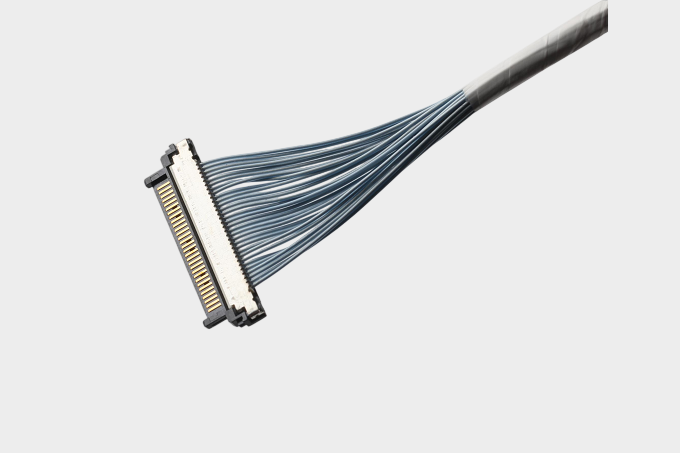

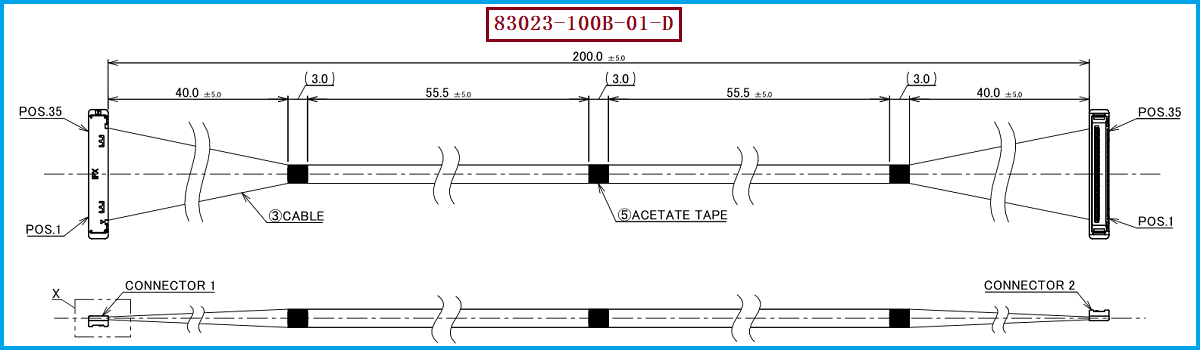

本文介绍的产品型号为 I-PEX 83023-100B-01-D，属于CABLINE-SS系列35Pin极细同轴线束，长度为 200mm，线材端使用的连接器型号为 20373-R35T-06，线位定义为 1：35。该线束采用两端对应位置一对一连接的方式，适合需要35个对应连接位置的应用场景。工程师和采购人员在确认产品时，应将完整线束料号、连接器型号、Pin数、长度和线位定义结合起来核对，不能仅凭连接器外观或Pin数相同，就判断两款线束可以直接互换。

————————————————————————————————————————————————————————————————
二、I-PEX连接器对应极细同轴线束的选型方法：连接器、线材与线位缺一不可
选用I-PEX连接器对应的极细同轴线束时，首先需要确认连接器系列和具体型号。本款产品采用的 20373-R35T-06 属于CABLINE-SS系列35Pin插头外壳组件，对应35个连接位置。CABLINE-SS系列具有0.4mm触点间距、约1.65±0.2mm的配合高度和约3mm的连接器深度，适合空间受限的设备内部连接。不过，这些系列结构参数不能代替具体产品图纸核对；在实际选型中，还需要确认设备端配套连接器、插接方向、触点排列、安装空间以及连接器与线缆之间的端接要求，避免出现接口不匹配或装配干涉。
其次，需要核对线材规格、线束长度和线位定义。本款线束长度为200mm，线位定义为 1：35，选型时应确认两端Pin编号是否逐一对应，以及连接器的观察方向是否与图纸一致。如果应用涉及高速信号，还应进一步确认线缆阻抗、布线方式、接地与屏蔽结构，并通过必要的信号完整性测试验证实际表现。CABLINE-SS系列具有高速传输应用能力，但具体线束能否满足目标设备的信号速率，需要结合线缆、长度、连接器和整机设计进行验证，不能仅依据连接器系列参数作出判断。对采购人员来说，提前确认这些要求，也有助于减少规格反复确认和样品验证周期。

————————————————————————————————————————————————————————————————
三、选型和兼容与替代方案参考及建议
针对 I-PEX 83023-100B-01-D 的兼容替代，建议工程师先以原始图纸、实物样品及设备端接口为依据，核对35Pin配置、200mm线束长度、20373-R35T-06连接器型号及1：35线位对应关系。在此基础上，再确认线材类型、阻抗要求、线缆走向、端接工艺和连接器配套结构。替代产品的评估不应停留在料号或外观对照上，还需要进行尺寸检查、导通测试、线序核对、插拔配合验证；对于高速信号应用，则应根据项目要求开展相应的信号性能测试，确保产品在实际设备中满足使用要求。
我们公司可提供：I-PEX 83023-100B-01-D 兼容替代线束方案。 作为极细同轴线束生产制造商，我们可以根据客户提供的图纸、样品及技术要求，开展连接器匹配评估、线位定义确认、线束尺寸核对和替代产品制造。工程师可以重点关注接口适配性、线序准确性及信号性能，采购人员则可以结合打样周期、成本、质量一致性和批量交付能力进行综合评估。通过前期规格确认、样品测试和实际应用验证，有助于降低替代导入过程中的技术风险，为客户提供更灵活的线束供应选择。最终替代产品应以双方确认的技术要求及客户设备验证结果为准。

————————————————————————————————————————————————————————————————

四、产品应用价值与总结：让线束选型更准确，让替代评估更有依据
对于精密电子设备而言，极细同轴线束选型是一项需要综合考虑连接器、线材、长度和线位定义的工作。以I-PEX 83023-100B-01-D为例，35Pin配置、20373-R35T-06连接器、200mm长度和1：35线位定义，共同构成了识别和评估该产品的重要依据。工程师通过图纸核对与样品测试，可以提前识别连接器不匹配、线序错误和结构干涉等问题；采购人员则可以根据经过验证的规格开展供应商比较和成本评估，从而提升选型与采购流程的准确性。
I-PEX连接器对应极细同轴线束的选型，关键在于型号确认、连接器匹配、线位核对和实际性能验证。 我们专注于极细同轴线束的生产制造，可根据客户的项目需求提供兼容替代评估与定制制造服务，帮助客户拓展供应链选择、优化采购配置。如果您正在寻找I-PEX 83023-100B-01-D的兼容替代产品，可提供对应图纸或样品，以便进一步核对技术规格与替代可行性。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。
