I-PEX 83014-100B-01-D CABLINE®-SS 20P极细同轴线束组件替代方案

一、极细同轴线束为什么适合高速差分信号传输？
随着笔记本电脑、平板电脑、显示设备、摄像头模组以及AI设备不断提高数据传输速度，设备内部的高速信号连接也面临着更高的空间和性能要求。高速差分信号通常通过一对具有相互耦合关系的信号通道进行传输，通过差分方式降低部分共模干扰，并提升高速链路的信号传输能力。在设备内部空间越来越紧凑的情况下，传统线缆容易受到体积和布线空间限制，而极细同轴线束能够在较小的空间内完成高密度信号连接，因此逐渐成为高速电子设备内部连接的重要方案。

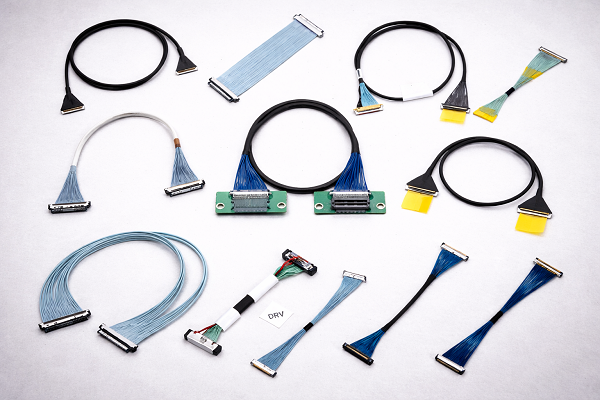

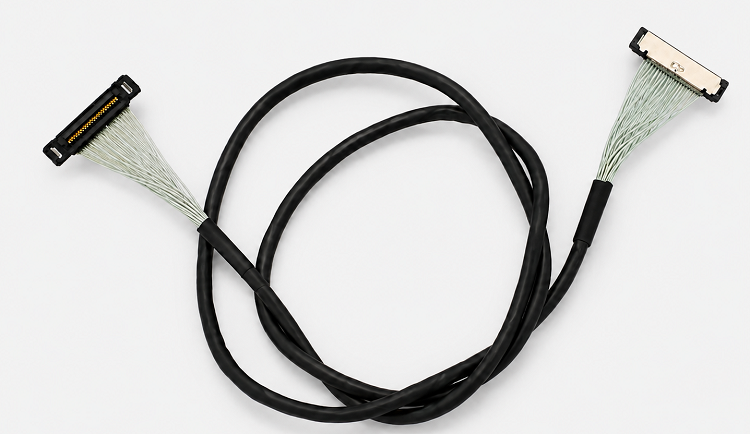

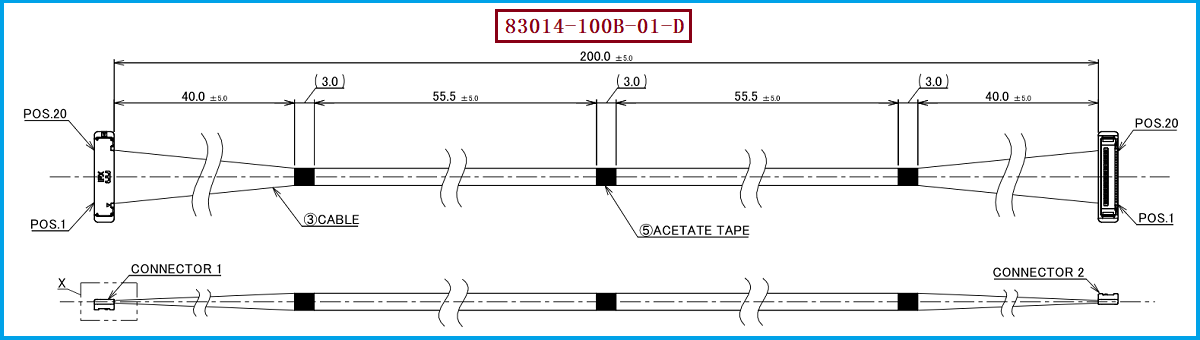

I-PEX 83014-100B-01-D就是面向这类高密度连接需求的20Pin极细同轴线束，采用Micro-Coaxial Cable，线材规格为AWG #40、50Ω，长度为200±5mm，线序为1：1。其线材端连接器型号为20373-R20T-06，对应CABLINE®-SS 20Pin连接结构。CABLINE®-SS采用0.4mm Pitch、垂直直角插拔、水平出线设计，能够在有限空间内实现较高密度的板端连接，并面向高速数据传输应用，系列高速性能可达到16Gbps/Lane。

————————————————————————————————————————————————————————————————

二、极细同轴线束在高速差分信号应用中的关键作用
在高速差分信号传输过程中，线束并不是简单承担“导电”作用，而是整个高速链路的一部分。信号从PCB进入连接器，再经过极细同轴线束进入另一端PCB时，线材阻抗、连接器结构、信号间距以及PCB走线都会对信号完整性产生影响。因此，工程师在设计高速差分链路时，需要关注差分信号对之间的传输一致性，同时兼顾阻抗连续性、串扰控制以及插接结构等因素。对于极细同轴线束而言，线材尺寸越小，对制造一致性和加工工艺的要求通常也越高。
CABLINE®-SS系列针对高速数据传输进行了结构设计，适用于V-by-One® US、HDMI 2.1、USB 3.2 Gen2等高速接口相关应用场景。其高速测试条件采用AWG40、45Ω Micro-Coaxial Cable、100mm线长以及GSSGSSG Pin Assignment，并用于16Gbps/Lane级别的高速测试。需要注意的是，83014-100B-01-D具体线束的规格为AWG #40、50Ω、200±5mm，因此在进行产品替代或重新设计时，应以实际线束规格和终端设备的高速信号要求进行匹配，而不能简单将系列测试条件直接等同于该具体线束的参数。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师进行高速差分信号线束选型时，建议首先从连接器、Pin数、线材规格、线长、线序以及阻抗等方面确认目标产品。I-PEX 83014-100B-01-D采用20Pin结构，配套线材端连接器为20373-R20T-06，对应200±5mm、1：1线序和AWG #40 Micro-Coaxial Cable。CABLINE®-SS系列的Micro-Coaxial Cable可涉及AWG36、AWG38、AWG40以及AWG42规格，但不同AWG与阻抗组合对应的适用条件存在差异，尤其是AWG42在阻抗匹配方面需要谨慎确认。因此，如果用于高速差分信号链路，不能只按照线径粗细进行选择，还应结合目标系统的阻抗和信号速率进行确认。
对于采购人员而言，在寻找83014-100B-01-D的替代供应方案时，应尽量明确具体料号和技术要求，而不是仅以“20Pin极细同轴线”作为采购条件。我们公司专注于极细同轴线束的生产制造，可提供 I-PEX 83014-100B-01-D兼容替代线束方案，可围绕20373-R20T-06线材端连接器进行产品开发和生产，并根据实际项目需求确认AWG36、AWG38、AWG40、AWG42等线材规格、线长、线序及阻抗要求。对于需要进行国产替代、供应商切换或批量采购的项目，可以在样品阶段进一步确认连接尺寸、装配匹配以及高速信号传输要求，从而降低后续导入风险。

————————————————————————————————————————————————————————————————

四、高速差分信号推动极细同轴线束向高密度连接发展
在高速电子设备内部，差分信号传输对线束的空间占用、信号完整性以及连接可靠性提出了更高要求。极细同轴线束能够将高速信号连接与小型化、高密度布线需求结合起来，因此在显示、数据传输、摄像头及其他高速模组内部连接中具有较大的应用价值。I-PEX 83014-100B-01-D采用20Pin、AWG #40、50Ω、200±5mm和1：1线序，并配套20373-R20T-06连接器，是工程师进行高速内部连接设计及兼容替代选型时值得关注的一款产品。
从工程设计角度看，高速差分信号应用不仅需要关注“线能不能连接”，更需要关注整个传输链路的阻抗、结构和信号完整性；从采购角度看，则需要准确对应产品料号、连接器、Pin数、线材AWG、长度和线序等核心参数。针对需要寻找I-PEX 83014-100B-01-D兼容替代产品的客户，我们公司可提供极细同轴线束的生产制造及兼容替代服务，根据具体项目要求进行产品规格确认，为高速、高密度电子设备内部连接提供相应的极细同轴线束解决方案。
