I-PEX 83015-100B-01-D CABLINE®-SS 20P极细同轴线束组件替代方案

一、MIPI 高速接口为什么需要关注极细同轴线束？
对于摄像头、显示模组以及其他空间紧凑型电子设备而言，MIPI 接口承担着高速数据传输任务，工程师在进行线束选型时，不能只关注“能不能连接”，还需要综合考虑线材尺寸、信号完整性、连接器匹配、布线空间以及高速传输稳定性。MIPI D-PHY、C-PHY 等接口主要面向摄像头、显示器和传感器等高速数据应用，因此连接线束本身的结构与电气性能会直接影响系统设计。

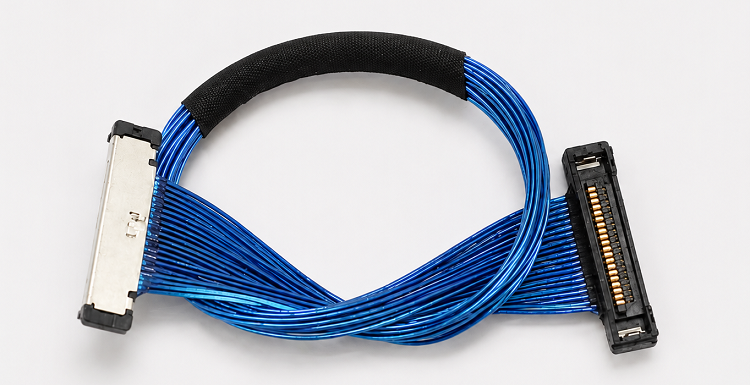

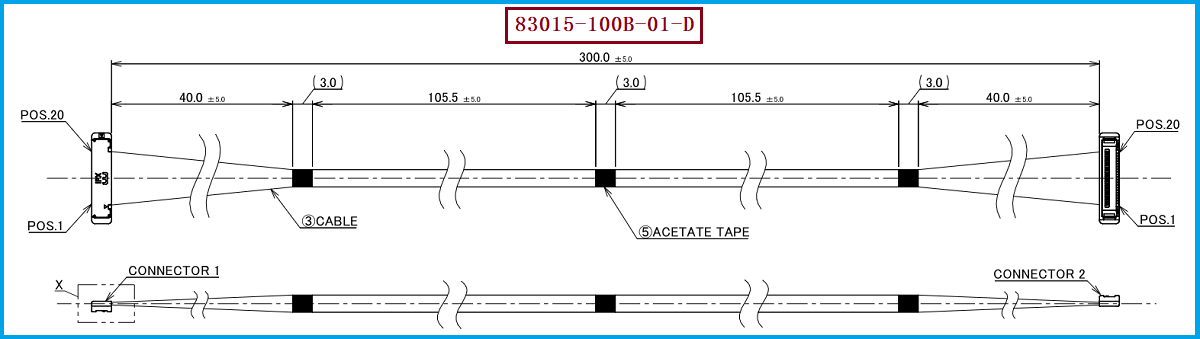

以 I-PEX 83015-100B-01-D 为例，该型号属于 CABLINE®-SS 20P HARNESS，采用 20PIN 极细同轴连接结构，线材规格为 AWG 40 Micro-Coaxial Cable，线束长度为 300±5mm，并采用 1:1 直通线序。线材端使用的连接器型号为 20373-R20T-06。CABLINE®-SS 本身采用 0.4mm 间距、垂直直角插拔、水平出线结构，连接器嵌合高度约为 1.65±0.2mm，适合设备内部高密度、高速信号连接。

————————————————————————————————————————————————————————————————

二、工程师为 MIPI 接口选择极细同轴线束，重点看哪些参数？
MIPI 应用中的线束选型，首先需要确认信号类型与传输要求，再匹配线材和连接器。对于高速差分信号而言，线材不能仅仅满足机械连接要求，还需要关注阻抗连续性、信号串扰、线束长度以及连接器端的信号过渡。CABLINE®-SS 支持 AWG36、AWG38、AWG40 等 Micro-Coaxial Cable，其中 AWG40 是其可配合使用的极细同轴规格之一；其产品系列面向最高 16Gbps/Lane 的高速应用，并覆盖 MIPI 等高速接口应用场景。
对于工程师而言，另一个容易忽视的问题是设备内部空间。MIPI 摄像头模组、显示模组、AI视觉设备等产品往往同时受到厚度、走线空间和弯折路径限制，传统较粗线缆可能增加结构设计难度。CABLINE®-SS 采用0.4mm Pitch和较窄的连接器结构，20PIN规格配合AWG40极细同轴线，可以在满足高速信号连接需求的同时，为紧凑型内部布线提供更多空间。对于采购人员而言，则应进一步确认料号、Pin数、AWG规格、线长、线序及连接器型号是否完全对应，避免只按照“20PIN MIPI线”这一类泛化名称进行采购。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
如果项目需要替换 I-PEX 83015-100B-01-D，建议工程师和采购人员优先核对几个核心条件：20PIN连接规格、20373-R20T-06连接器、AWG40极细同轴线材、300±5mm长度以及1:1线序。其中，CABLINE®-SS系列的20PIN Plug Housing型号为 20373-R20T-06，对应的20PIN Plug Cable Assembly型号为20380-R20T-06；连接器采用0.4mm Pitch设计，并支持Micro-Coaxial Cable。

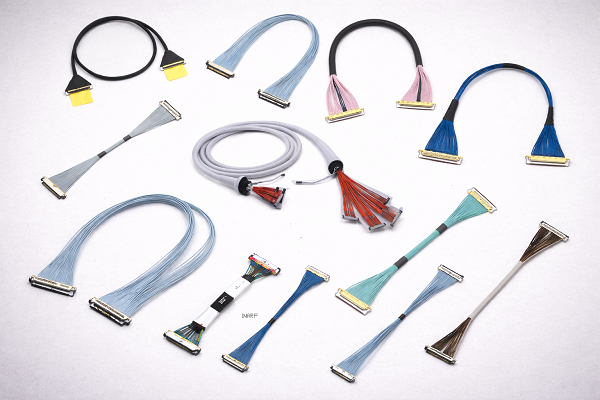

对于需要国产替代、第二供应商导入或降低供应链依赖的项目，不能简单理解为“连接器型号相同就可以直接替换”，还需要结合实际设备的PCB端接口、线束长度、线序、阻抗要求、装配方向及空间尺寸进行验证。因此，我们公司专注于极细同轴线束的生产制造，可围绕 I-PEX 83015-100B-01-D 的应用要求提供对应的兼容替代线束方案，并可按照项目实际需求对线长、线序及相关线束参数进行匹配，为工程师的样品验证和采购人员的供应商导入提供线束产品支持。

————————————————————————————————————————————————————————————————

四、MIPI 线束选型，本质是高速性能与结构空间的综合匹配
对于MIPI高速接口来说，极细同轴线束并不是单纯为了“做得更细”，而是在有限设备空间内，同时兼顾高速信号传输、线束结构尺寸、连接器匹配和系统布线要求。以 I-PEX 83015-100B-01-D 为例，其采用20PIN CABLINE®-SS连接结构、20373-R20T-06线材端连接器以及AWG40 Micro-Coaxial Cable，300±5mm长度和1:1线序也为工程师进行具体替代选型提供了明确的产品参数基础。
因此，在MIPI摄像头、显示模组、传感器及其他高速内部连接项目中，工程师应从接口类型、线材AWG、阻抗、长度、Pin数及结构空间等多个维度进行综合确认；采购人员则可以进一步关注兼容性、批量一致性、交期和供应稳定性。我们公司可提供 I-PEX 83015-100B-01-D 兼容替代线束方案，专注于极细同轴线束的生产制造，可为MIPI等高速内部连接应用提供相应的产品配套与替代开发支持。
