I-PEX 83013-100B-01-D CABLINE®-SS 20P极细同轴线束组件替代方案

一、AR眼镜的图像模组为什么需要极细同轴线？
AR眼镜的图像模组需要在非常有限的内部空间内完成图像数据的高速传输，同时还要尽量减少线束对结构设计、转轴及模组布局的影响。相比普通线材，极细同轴线能够在较小的空间内完成高速信号连接，因此特别适合对小型化、高密度和高速传输同时有要求的设备内部连接。CABLINE®-SS采用0.4 mm Pitch、垂直直角插拔、水平出线结构，并支持最高16Gbps/Lane的高速传输能力，其窄型设计还能够适应小型转轴等空间受限的布线环境。

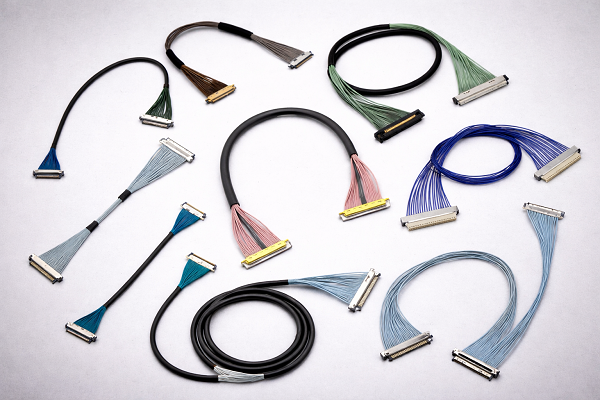

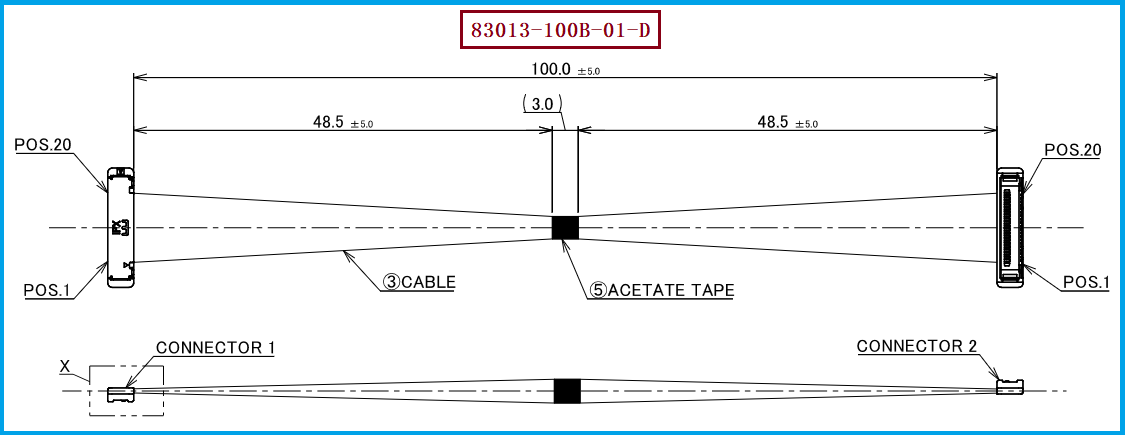

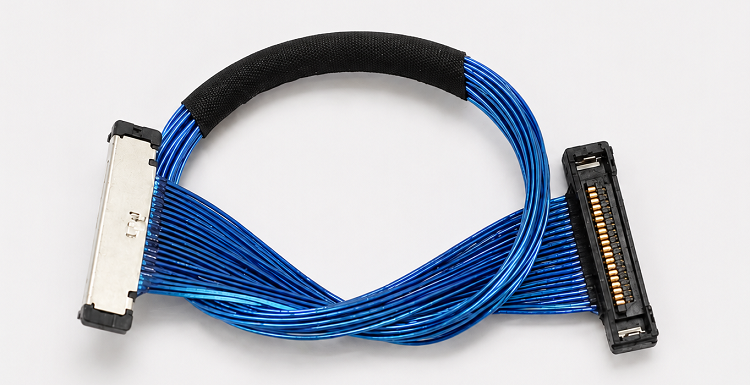

对于AR眼镜图像模组的工程设计来说，线束不仅要“细”，还需要兼顾信号传输和连接可靠性。I-PEX 83013-100B-01-D正是一款20PIN极细同轴线束，线材端使用的连接器型号为20373-R20T-06，连接器采用20PIN、0.4 mm间距设计，线束长度为100±5 mm，使用20根AWG #40 Micro-Coaxial线材，并采用1：1线序。对于需要在小型图像模组内部完成多通道连接的应用，这种高密度连接结构能够为工程布线提供更紧凑的解决方案。

————————————————————————————————————————————————————————————————

二、从工程选型角度看，极细同轴线为什么适合AR图像模组？
AR眼镜中的图像模组通常需要兼顾有限的安装空间与高速信号传输需求，因此工程师在选择线束时，需要同时关注连接器尺寸、PIN数、间距、线材规格、长度、线序及高速传输能力。CABLINE®-SS系列采用0.4 mm Pitch，提供10、14、20、30、32、35、40及50PIN等规格，Micro-Coaxial线材可支持AWG #36、AWG #38、AWG #40等规格；其高速性能测试采用AWG #40、45Ω、100 mm长度的Micro-Coaxial Cable。
对于采购人员而言，AR图像模组线束的替代并不能只看连接器PIN数是否一致，还需要确认原有产品的线材规格、长度、线序以及整机端连接关系。尤其是已经完成PCB设计和结构验证的产品，如果连接器Pitch或出线结构发生变化，可能会影响安装空间和整机布局。因此，在进行替代采购时，以原产品关键规格为基础进行匹配，更有利于减少重新设计和验证的工作量。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
如果客户目前使用的是I-PEX 83013-100B-01-D，并计划用于AR眼镜、图像模组或其他空间受限的高速设备内部连接，建议重点确认20373-R20T-06连接器、20PIN、0.4 mm Pitch、100±5 mm长度、AWG #40 Micro-Coaxial线材以及1：1线序等关键参数。同时，还应结合设备端板端连接器及实际安装空间进行匹配，确保替代线束在机械结构和电气连接方面均满足项目要求。
我们公司专业生产制造极细同轴线束，可根据客户原有产品规格进行兼容替代开发，可提供：I-PEX 83013-100B-01-D兼容替代线束方案。针对AR眼镜图像模组、显示模组、摄像头模组及其他高速电子设备的应用需求，可围绕连接器型号、PIN数与间距、线材规格、长度及线序等关键参数进行匹配，为工程师的替代验证以及采购人员的供应商导入提供相应的线束方案。

————————————————————————————————————————————————————————————————

四、AR眼镜图像模组选择极细同轴线，本质上是对空间与高速传输的综合需求
AR眼镜的图像模组之所以适合采用极细同轴线，并不是单纯因为线材更细，而是因为其能够在有限空间、高密度连接和高速信号传输之间实现较好的综合匹配。对于需要穿过狭小结构、靠近转轴布线或在小型模组内部进行多通道高速连接的设计，0.4 mm Pitch及窄型结构能够为工程布局提供更多空间，同时Micro-Coaxial结构也适用于高速信号传输场景。
因此，在AR眼镜图像模组的线束选型过程中，工程师需要重点确认连接器、PIN数、Pitch、线材规格、阻抗、长度及线序等参数；采购人员则可以在保持关键规格一致的基础上，进一步寻找兼容替代供应方案。对于采用I-PEX 83013-100B-01-D规格的项目，我们公司可提供相应的兼容替代极细同轴线束方案，为AR眼镜及其他小型化高速设备的线束开发与采购提供选择。
