I-PEX 82881-100B-02-D CABLINE®-SS 14P极细同轴线束组件替代方案

一、14Pin小型化结构，满足高速设备内部紧凑布线
随着AI计算、机器视觉、智能摄像头以及GPU相关设备不断提升数据处理能力，设备内部不同功能模组之间的高速数据连接也越来越重要。对于工程师而言，线束设计不仅需要满足基本的电气连接，还需要同时考虑高速信号传输、空间占用、弯折路径、连接器匹配以及信号干扰等问题。尤其是在设备内部空间有限的情况下，传统体积较大的连接方式可能会限制主板、摄像头模组及其他功能模块的布局。

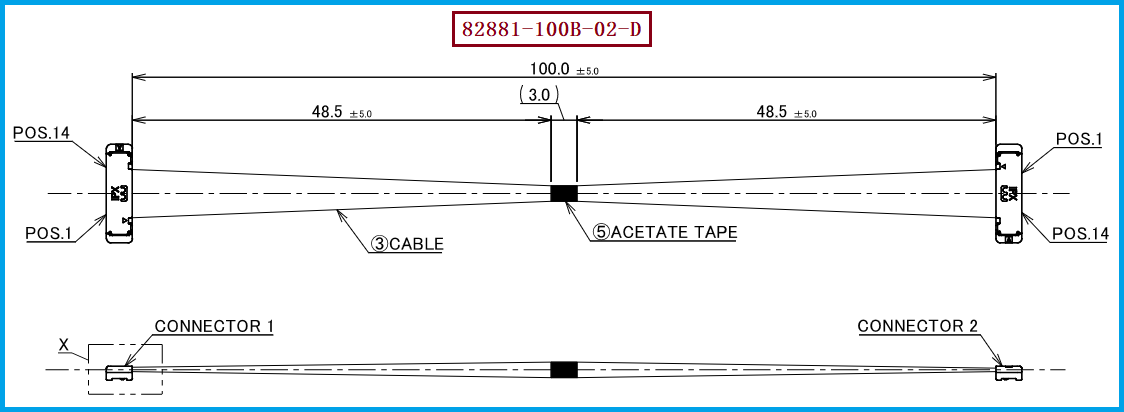

I-PEX 82881-100B-02-D是一款14Pin、100mm长度的极细同轴线束，采用Micro-Coaxial结构，线序为1-N，线材端连接器型号为20373-R14T-06。该连接器采用0.4mm端子间距、Vertical Right Angle垂直直角结构以及Horizontal Cable Exit水平出线方式，结合约1.65mm的结合高度和3mm深度，可以更好地适应紧凑型设备内部的空间布局。对于AI视觉终端、高速摄像头以及其他高速数据设备而言，这种小型化线束结构能够为内部布线提供更多设计空间。

————————————————————————————————————————————————————————————————

二、为何高速NVIDIA设备会关注极细同轴线，而不是简单采用FFC排线？
在高速设备内部连接中，FFC排线与极细同轴线各有适用场景。FFC具有柔性好、并行通道多、结构简单等特点，而极细同轴线则是针对高速信号传输进行了更加独立的通道设计，每根线材均具有相对独立的传输结构，在高速差分信号连接、空间受限以及需要控制信号干扰的应用中具有一定优势。因此，当设备内部的数据速率不断提高，同时又需要控制线束尺寸和布线空间时，工程师通常会重点比较两种方案在阻抗、串扰、衰减、屏蔽以及结构适配方面的差异。
NVIDIA相关高速计算和视觉设备涉及大量高速数据处理场景，在这类应用中，内部连接线束同样需要兼顾高速传输与紧凑布局。I-PEX CABLINE-SS系列最高支持16Gbps/Lane高速传输，并可用于V-by-One、HDMI、USB、eDP、MIPI等高速接口应用；其高速测试条件采用Micro-Coaxial Cable、AWG 40、45Ω阻抗和100mm线长。对于工程师来说，这意味着极细同轴线可以根据实际高速信号需求进行针对性设计，而不是单纯追求线材尺寸最小化。对于采购人员来说，则可以从线材规格、连接器型号以及供应商的兼容制造能力等方面判断替代方案是否适合实际项目。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在进行I-PEX 82881-100B-02-D兼容替代时，工程师首先需要确认14Pin结构、100mm长度、1-N线序以及连接器机械尺寸是否与现有设备相匹配。该型号使用的线材端连接器为20373-R14T-06，对应CABLINE-SS 14Pin结构，连接器采用0.4mm Pitch，并具有垂直直角插拔、水平出线以及小型化结构。除了机械尺寸之外，高速应用还需要结合实际信号速率、传输距离和系统设计要求，对线材阻抗、信号衰减、串扰以及整体信号完整性进行验证。

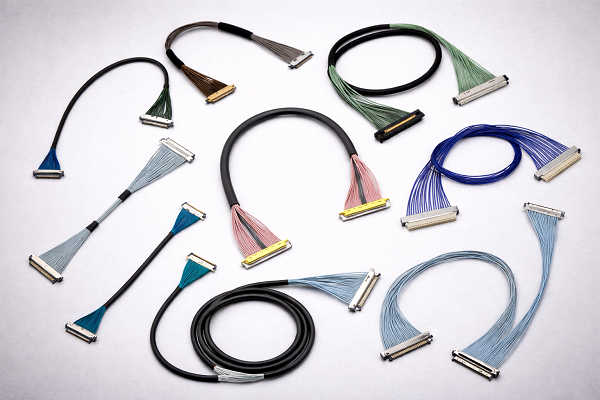

在线材选择方面，20373-R14T-06可适配AWG 36、AWG 38、AWG 40、AWG 42极细同轴线材，因此在进行国产替代时，可以根据设备内部空间、机械强度、高速信号以及电流需求选择合适的AWG规格。采购人员在评估供应商时，也不应只关注单一线束价格，还需要确认连接器匹配能力、线材规格一致性、线序控制、长度公差以及批量生产稳定性。我们公司可提供：I-PEX 82881-100B-02-D兼容替代线束方案，可围绕20373-R14T-06连接器以及AWG 36、AWG 38、AWG 40、AWG 42线材进行兼容开发和生产制造。

————————————————————————————————————————————————————————————————

四、I-PEX 82881-100B-02-D在高速NVIDIA设备中的应用价值总结
从实际应用角度来看，I-PEX 82881-100B-02-D的价值并不只是实现14Pin信号连接，更重要的是通过14Pin小型化连接器与Micro-Coaxial极细同轴线组合，在有限设备空间内完成高速数据通道的布置。对于AI视觉、智能摄像头、GPU计算终端以及高速数据采集设备而言，主板与摄像头模组、显示模组或其他高速功能模块之间往往需要较短距离、高密度的内部连接。此时，极细同轴线可以在缩小线束尺寸的同时，为高速信号传输提供相对独立的通道，有利于设备进行更加紧凑的结构设计。
对于工程师来说，选择这类极细同轴线束时，需要重点关注连接器结构、AWG线径、阻抗、线长、线序以及高速信号性能之间的匹配；对于采购人员来说，则需要进一步确认供应商是否能够稳定提供与原型号兼容的连接器和线材，并具备持续批量生产能力。I-PEX 82881-100B-02-D采用14Pin、100mm、1-N线序，并配套20373-R14T-06连接器，可适配AWG 36、AWG 38、AWG 40、AWG 42极细同轴线材，为高速设备内部连接提供了较为灵活的选型空间。通过针对连接器、线材和线束结构进行兼容开发，我们公司能够为相关设备提供I-PEX 82881-100B-02-D兼容替代线束方案，帮助客户在高速连接需求与国产化供应之间建立更加稳定的线束解决方案。
