I-PEX 83009-100B-01-D CABLINE®-SS 10P极细同轴线束组件替代方案

一、为什么高频信号传输更容易出现反射？
随着显示模组、摄像头模组、AI视觉设备及其他高速电子设备不断向小型化、高速化发展，模组内部信号传输对线束的要求也越来越高。对于工程师而言，高频信号并不是“能够导通”就意味着传输稳定，阻抗不连续、连接器过渡区域变化、线材结构变化，都可能造成信号反射，从而影响信号完整性。因此，极细同轴线并不是简单地把普通线缆做细，而是需要在线材结构、阻抗控制以及连接器配合之间保持稳定的电气特性。

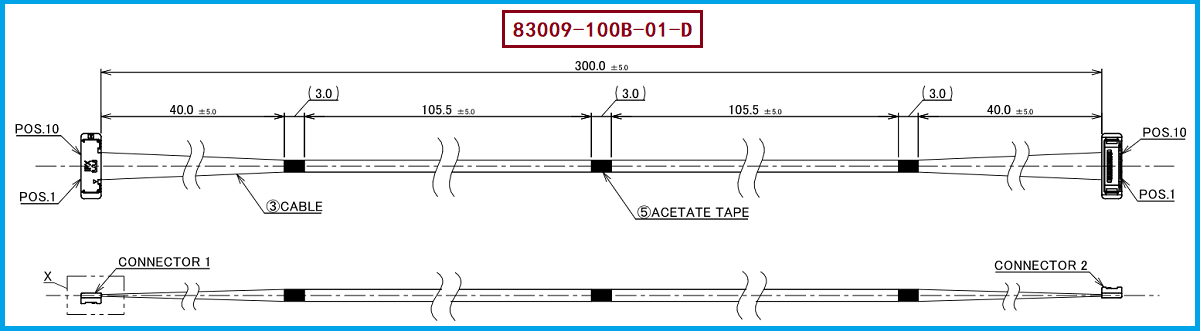

I-PEX 83009-100B-01-D采用AWG #40 Micro-Coaxial Cable，特性阻抗为50Ω，线束长度为300mm，并采用1：1线位定义。极细同轴结构能够通过中心导体、绝缘层和屏蔽结构形成相对稳定的传输环境，而50Ω阻抗则是高频信号链路进行阻抗匹配时的重要参数。当信号源、线缆、连接器及PCB之间的阻抗尽可能保持连续时，可以降低阻抗突变造成的反射风险，为高速信号稳定传输提供基础。

————————————————————————————————————————————————————————————————
二、极细同轴线如何降低阻抗突变带来的信号反射？
高频信号反射的一个关键原因，就是信号在传输过程中遇到阻抗变化。对于极细同轴线束来说，线材本身需要保持稳定的同轴结构，而连接器又是线缆与PCB之间的关键过渡位置。如果连接器触点、线缆排列以及接地结构发生明显变化，就可能形成局部阻抗不连续。因此，在实际设计中，不能只关注线材本身，还要同时考虑连接器的Pitch、Pin数、结构尺寸以及线缆与连接器之间的组装一致性。

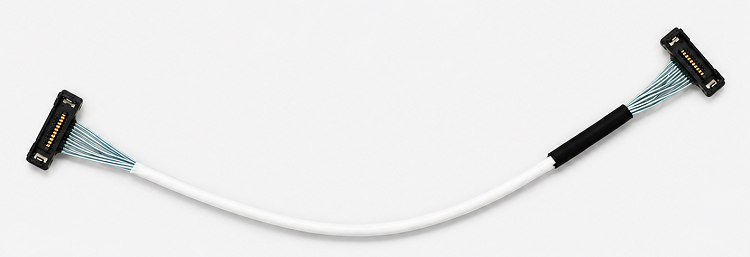

以83009-100B-01-D为例，其线材端采用20373-R10T-06连接器，10PIN、0.4 mm Pitch。CABLINE®-SS系列采用0.4 mm间距的高密度连接结构，并提供10Pin至50Pin等不同规格；20373-R10T-06对应10Pin结构。 这种小间距连接方式可以在有限空间内完成多路信号连接，但对于制造端而言，对压接、焊接、排线定位以及连接器组装精度也提出了更高要求。只有让线材、连接器和装配结构保持稳定，才能更好地控制高速信号经过连接区域时的阻抗变化。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在实际替代极细同轴线束时，工程师更需要关注的是“替换之后信号链路有没有发生变化”。例如，同样是10PIN连接结构，如果线材规格、特性阻抗、长度以及连接器端的结构配合存在差异，高频信号经过线束时的传输状态就可能发生变化。因此，替代方案不能只做到接口能够插上，还需要尽量保持原有线束的电气和结构特性。对于I-PEX 83009-100B-01-D来说，AWG #40、50Ω以及300mm长度是值得重点确认的参数，同时还要匹配20373-R10T-06这一10PIN、0.4 mm Pitch的线材端连接器。
从实际项目开发来看，如果设备已经进入量产阶段，线束替代往往还涉及样品验证、装机测试和批量一致性等环节。特别是高速信号应用，样品能够正常工作只是第一步，后续还需要关注不同批次产品在尺寸、端接质量和电气性能上的稳定性。我们公司可提供：I-PEX 83009-100B-01-D兼容替代线束方案，可按照原产品的连接器结构、AWG #40极细同轴线、50Ω阻抗、300mm长度及1：1线位进行生产制造，为客户在国产替代、供应链备选以及批量采购过程中提供相应的极细同轴线束产品支持。

————————————————————————————————————————————————————————————————

四、总结：解决高频信号反射，关键在于整个链路的阻抗连续性
极细同轴线解决高频信号反射问题，并不是依靠某一个单独参数，而是需要线材结构、特性阻抗、连接器结构以及制造工艺共同配合。对于I-PEX 83009-100B-01-D而言，AWG #40 Micro-Coaxial Cable与50Ω阻抗构成了线材侧的重要电气基础，300mm长度则对应具体设备内部的布线需求；与此同时，20373-R10T-06连接器采用10PIN、0.4 mm Pitch结构，使高密度连接与小型化布局能够结合起来。
对于工程师来说，在高速模组设计阶段，应重点关注线缆阻抗、连接器过渡和PCB接口之间的连续性；对于采购人员来说，则应重点确认完整料号、连接器型号、Pin数、Pitch、线材规格、阻抗和长度等信息。我们公司具备极细同轴线束生产制造能力，可提供I-PEX 83009-100B-01-D兼容替代方案，为高速模组及精密电子设备提供从样品到批量生产的线束支持。

我是【国际电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。
