I-PEX 82882-100B-02-D CABLINE®-SS 14P极细同轴线束组件替代方案

一、14Pin小型化结构，为Sony IMX摄像头模组提供灵活连接
Sony IMX系列图像传感器广泛应用于工业视觉、机器视觉、智能摄像头以及其他图像采集设备，不同型号根据分辨率、帧率和应用定位采用不同的输出接口，其中MIPI CSI-2是重要的高速图像输出方式之一。MIPI CSI-2主要承担图像传感器到应用处理器之间的数据传输，因此摄像头模组与主控板之间的物理连接，需要同时考虑高速信号、空间占用、布线距离以及连接可靠性。Sony的工业图像传感器产品阵容也包含采用MIPI CSI-2接口的IMX系列产品。

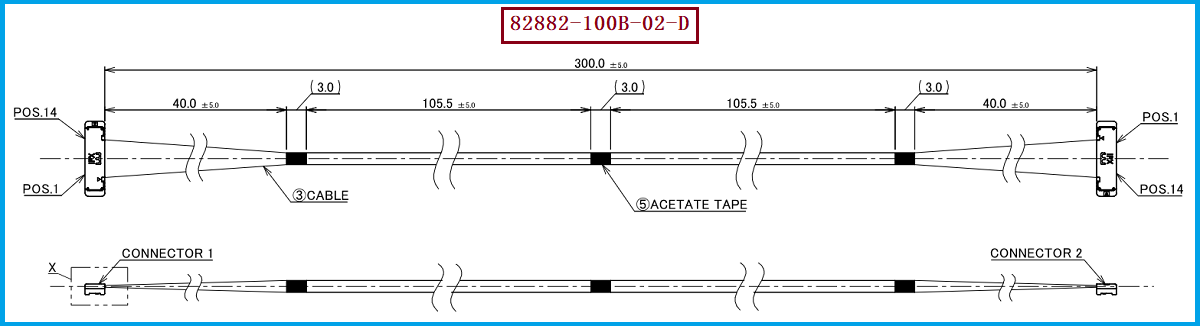

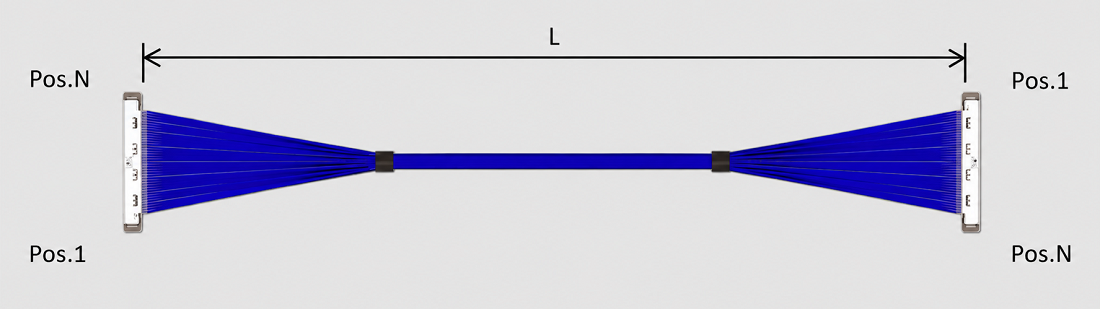

I-PEX 82882-100B-02-D是一款14Pin极细同轴线束，长度为300MM，线材端使用20373-R14T-06连接器。该连接器属于CABLINE-SS 14Pin结构，采用0.4mm Contact Pitch、Vertical Right Angle垂直直角插拔以及Horizontal Cable Exit水平出线设计，结合Micro-Coaxial极细同轴线材，可以在摄像头模组与主板之间形成更加紧凑的高速连接路径。对于Sony IMX传感器构成的工业相机模组而言，300MM长度也能够满足部分设备内部较长走线距离的布线需求。

————————————————————————————————————————————————————————————————

二、极细同轴线如何支持Sony IMX高速MIPI传输？
Sony IMX传感器输出的图像数据经过MIPI CSI-2接口传输时，本质上是高速串行差分数据，因此连接线材不能只考虑“能不能导通”，还需要关注阻抗、衰减、串扰以及信号完整性。MIPI CSI-2面向高速图像和视频数据传输，并应用于机器视觉、工业系统等场景；Sony的部分IMX图像传感器也采用MIPI CSI-2作为输出接口。
极细同轴线的优势在于每个高速信号通道具有相对独立的同轴传输结构，可以结合线径、绝缘结构和阻抗要求进行针对性设计。CABLINE-SS连接器支持Micro-Coaxial Cable，高速性能测试条件采用AWG40、45Ω阻抗和100MM线长，并支持最高16Gbps/Lane高速传输能力，同时可用于MIPI等高速接口应用。因此，在Sony IMX高速MIPI摄像头系统中，工程师可以根据具体IMX型号的Lane数量、数据速率和线长要求，对极细同轴线的AWG、阻抗和整体信号性能进行匹配，而不是单纯以线材粗细作为选型依据。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于I-PEX 82882-100B-02-D的选型与兼容替代，工程师首先需要确认设备端是否采用14Pin CABLINE-SS连接结构，并核对20373-R14T-06线材端连接器的机械尺寸、插拔方向和出线方向。由于Sony IMX不同型号对应的MIPI Lane数量、输出速率以及系统设计存在差异，因此不能仅凭“Sony IMX+MIPI”确定一种固定的线材规格，而需要结合具体传感器型号、主控平台、线长以及PCB端连接器进行完整匹配。对于300MM线束，还需要特别关注实际设备中的走线距离、弯折半径以及高速信号传输余量。
从采购人员角度来看，兼容替代的重点不仅是连接器型号一致，还需要确认极细同轴线材规格、长度、线序、阻抗以及批量生产一致性。CABLINE-SS支持AWG36、AWG38、AWG40和AWG42 Micro-Coaxial Cable，其中AWG40是高速应用中常见的规格，因此在进行Sony IMX工业相机线束替代时，可以结合具体MIPI传输要求选择适合的AWG规格，并通过实际测试确认信号完整性。我们公司可提供：I-PEX 82882-100B-02-D兼容替代线束方案，可围绕20373-R14T-06连接器、300MM线长以及Sony IMX高速MIPI应用需求进行极细同轴线束的兼容开发与生产制造。

————————————————————————————————————————————————————————————————

四、I-PEX 82882-100B-02-D在Sony IMX高速摄像头中的应用价值总结
对于采用Sony IMX图像传感器的工业相机和高速视觉设备而言，极细同轴线束承担的不只是简单的电气连接作用，而是连接图像传感器与后端处理系统的重要高速通道。I-PEX 82882-100B-02-D采用14Pin结构、300MM长度以及20373-R14T-06连接器，可以在较为紧凑的设备内部实现摄像头模组与主板之间的连接。结合CABLINE-SS的小型化结构和Micro-Coaxial线材，可以为工业视觉设备提供兼顾空间利用与高速信号传输需求的线束方案。
从工程师角度看，Sony IMX高速MIPI应用中的核心关注点是Lane数量、传输速率、阻抗、线长以及信号完整性之间的匹配；从采购角度看，则需要进一步关注连接器兼容性、线材规格、长度控制和供应商批量制造能力。I-PEX 82882-100B-02-D的14Pin、300MM以及20373-R14T-06组合，为Sony IMX工业相机、高速机器视觉和AI视觉设备提供了明确的线束替代基础。通过对连接器、极细同轴线材、线序和电气性能进行针对性开发，我们公司能够为客户提供I-PEX 82882-100B-02-D兼容替代线束方案，满足高速摄像头模组在国产化供应和稳定批量生产方面的实际需求。
