I-PEX 83008-100B-01-D CABLINE®-SS 10P极细同轴线束组件替代方案

一、极细同轴线到底有多细？从 AWG #40 看线材尺寸

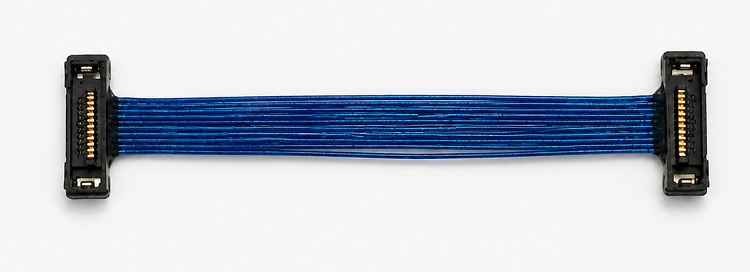

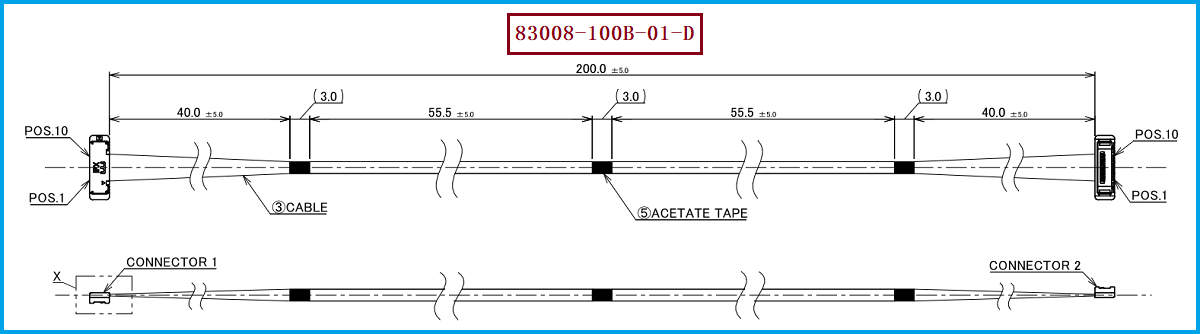

很多工程师第一次接触极细同轴线时，都会关心一个问题：所谓“极细”，到底细到什么程度？以 I-PEX 83008-100B-01-D 为例，这款10Pin极细同轴线束采用 AWG #40 Micro-Coaxial Cable，特性阻抗为50Ω，线束长度为200MM，线材端连接器型号为20373-R10T-06，线位定义为1：10。对于常规线缆来说，AWG #40已经属于非常细的规格，而将多根这样的微型同轴线集成到10Pin连接器中，对线材加工、端接精度和装配工艺都有较高要求。
“细”并不只是把线径做小这么简单。极细同轴线需要在有限的外径空间内同时完成信号导体、绝缘层、屏蔽结构等功能，因此线径缩小以后，对加工精度和制造一致性的要求反而更高。CABLINE®-SS采用0.4mm接触间距，连接器本体采用垂直直角插拔、水平出线结构，配合约1.65mm的嵌合高度和3mm深度，可以在较紧凑的设备内部完成高速信号连接。

————————————————————————————————————————————————————————————————

二、为什么设备越小，越需要这样的极细同轴线束？
对于笔记本电脑、平板、VR/AR设备、高速显示模块以及AI设备内部连接而言，结构空间往往非常有限。线束既要满足主板与子板之间的信号连接，又需要避开转轴、电池、散热组件和其他结构件。如果采用尺寸较大的传统线缆，多根信号线排列以后会进一步增加布线空间，而极细同轴线可以将高速信号通道集中在更小的截面范围内，更适合高密度内部连接。CABLINE®-SS的连接器间距为0.4mm，并针对微型化和高速传输场景设计，同时支持AWG #40等Micro-Coaxial Cable规格。
从工程设计角度来看，极细同轴线的价值不仅是“细”，还在于能够在小型化结构中兼顾高速信号传输需求。CABLINE®-SS系列面向最高16Gbps/Lane级高速应用，并将USB 3.2 Gen 2（10Gbps/Lane）列为参考应用标准之一；其W-Point双触点结构则用于提升连接接触可靠性。需要特别区分的是，这些属于连接器系列的应用能力，不能直接等同于 I-PEX 83008-100B-01-D 整条线束已经通过某一特定高速协议认证，实际项目仍应结合整机信号完整性测试进行确认。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师而言，替代极细同轴线束时不能只看“10Pin”和外形是否相似，还需要重点确认连接器型号、线材规格、阻抗、长度以及线位定义。I-PEX 83008-100B-01-D的核心匹配信息包括10Pin、AWG #40 Micro-Coaxial Cable、50Ω、200MM以及20373-R10T-06线材端连接器，线位定义为1：10。CABLINE®-SS本身采用0.4mm Pitch，并提供10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin和50Pin等规格，因此在项目替代过程中，需要按照实际Pin数和连接器结构进行对应确认。
对于采购人员而言，明确完整料号能够减少替代采购时因“同系列、同Pin数、不同长度或不同线位”造成的规格偏差。我们公司可提供：I-PEX 83008-100B-01-D 兼容替代线束方案，可针对10Pin、AWG #40、50Ω、200MM、20373-R10T-06以及1：10线位定义进行极细同轴线束制造，为客户提供样品开发、规格匹配和批量生产支持。对于高速应用项目，还可以结合客户设备的实际接口、布线路径和信号测试要求，对替代线束进行进一步确认。

————————————————————————————————————————————————————————————————

四、总结：极细同轴线的“细”，背后是制造精度与连接性能
极细同轴线能够做到多细，并不是简单追求线径越来越小，而是在有限尺寸内同时满足高速信号传输、连接可靠性和设备小型化需求。I-PEX 83008-100B-01-D采用AWG #40、50Ω Micro-Coaxial Cable，长度200MM，配合20373-R10T-06线材端连接器和1：10线位定义，是一款具有明确规格匹配关系的10Pin极细同轴线束。CABLINE®-SS采用0.4mm Pitch及紧凑型连接结构，也为高密度设备内部布线提供了空间基础。
对于需要进行国产替代、供应链优化或批量采购的客户，真正需要关注的是“线材+连接器+长度+线位+阻抗+加工工艺”的整体匹配，而不是单独比较线缆粗细。我们公司可提供 I-PEX 83008-100B-01-D 兼容替代线束方案，面向工程开发和采购替代需求，提供极细同轴线束的定制制造与配套支持。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理18913228573（微信同号）。
