I-PEX 83007-100B-01-D CABLINE®-SS 10P极细同轴线束组件替代方案

一、极细同轴线束主要由哪些材料组成？

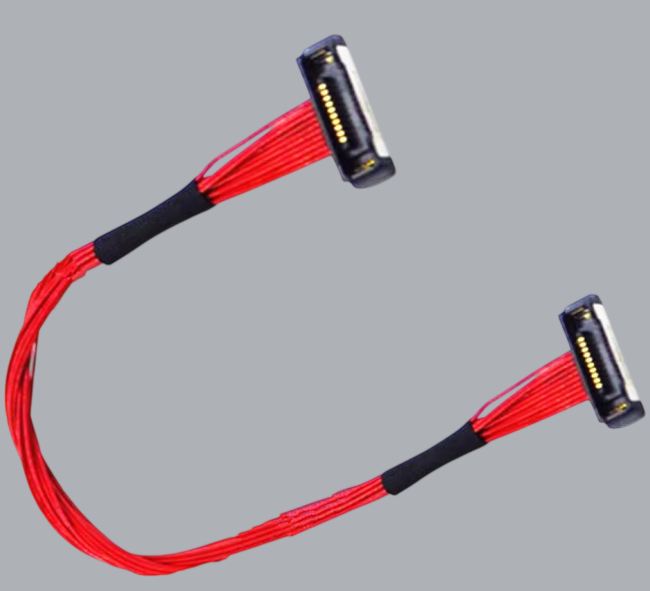

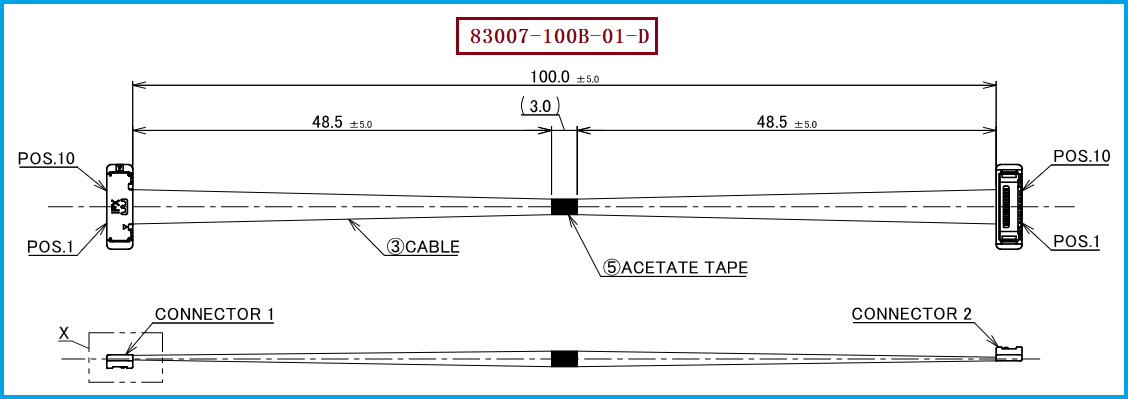

极细同轴线束虽然整体尺寸很小，但并不是简单地将多根细线组合在一起，而是由极细同轴线材、连接器、金属屏蔽结构以及线束固定材料等部分共同构成。以 I-PEX 83007-100B-01-D 为例，这款产品属于 CABLINE®-SS 10Pin 极细同轴线束，整体长度为 100MM，使用 AWG #40、50Ω Micro-Coaxial Cable，两端采用 CABLINE®-SS Plug 结构。线材端连接器型号为 20373-R10T-06，配套板端连接器为 20374-R10E-31。
从工程设计角度来看，线材是极细同轴线束的核心组成部分，连接器则负责实现线束与设备电路之间的可靠连接，而金属屏蔽结构主要用于配合高速信号连接的结构需求。对于 I-PEX 83007-100B-01-D 而言，AWG #40 极细同轴线与 50Ω阻抗是产品的重要参数；连接器则采用 0.4mm Pitch 的 CABLINE®-SS 小型化结构，产品结合高度约 1.65mm、深度约 3mm，适合空间紧凑的电子设备内部连接。

————————————————————————————————————————————————————————————————

二、极细同轴线束的线材、连接器和屏蔽结构分别有什么作用？
对于工程师来说，分析极细同轴线束材料，不能只看“用了什么材料”，更需要理解不同组成部分在整个信号连接系统中的作用。Micro-Coaxial Cable 负责高速信号传输，AWG #40 规格兼顾了极细线径与设备内部高密度布线需求；50Ω阻抗则对应这款 83007-100B-01-D 的线材设计。连接器方面，20373-R10T-06 是这款 10Pin 线束使用的线材端连接器，其 CABLINE®-SS 结构采用 W-Point 双触点设计，并具有 0.4mm Pitch 的紧凑型端子布局。
在线束制造过程中，材料之间的配合也直接影响产品的稳定性。例如，极细同轴线本身尺寸较小，端接区域需要保持良好的机械固定和电气连接；连接器结构则需要保证每个 Pin 位与对应线路准确连接，同时控制线束整体尺寸。对于采购人员而言，选择替代产品时不能仅确认“10Pin连接器能够插上”，还需要进一步确认线材规格、阻抗、连接器型号、长度及线序是否匹配。这样才能避免出现机械兼容但电气参数不匹配，或者能够导通但无法满足实际信号应用要求的情况。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
如果原设备使用的是 I-PEX 83007-100B-01-D，那么进行兼容替代时，建议以完整的线束结构作为选型基础，而不是只替换其中某一个材料或连接器。该产品的关键组合为：10Pin CABLINE®-SS 结构、20373-R10T-06 线材端连接器、AWG #40 Micro-Coaxial Cable、50Ω阻抗以及 100MM 长度。CABLINE®-SS 系列还覆盖 10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin和50Pin等规格，因此即使同属于 CABLINE®-SS，也需要按照实际 Pin 数和连接器型号进行准确匹配。
我们公司可提供 I-PEX 83007-100B-01-D 兼容替代线束方案，可围绕 10Pin、AWG #40、50Ω、100MM 以及 20373-R10T-06 等关键规格进行极细同轴线束制造，为工程师提供产品开发和样品验证支持，也可为采购人员提供批量生产及替代供应方案。在实际替代开发过程中，还可以根据设备内部空间、线束走向和装配要求，对线束长度及结构进行针对性确认。对于需要高速信号传输的应用，则应同时关注线材阻抗、连接器匹配以及整体线束结构，而不能只以外观尺寸作为替代判断标准。

————————————————————————————————————————————————————————————————

四、总结：极细同轴线束材料选择，决定产品的连接与传输基础
极细同轴线束虽然体积小，但其内部包含线材、连接器、屏蔽结构及固定材料等多个组成部分，每一个环节都会影响最终产品的机械连接和信号传输表现。I-PEX 83007-100B-01-D 采用 AWG #40、50Ω Micro-Coaxial Cable，长度为 100MM，线材端连接器型号为 20373-R10T-06，并采用 CABLINE®-SS 10Pin 小型化连接结构。对于工程师而言，需要从线材、连接器和整体结构进行系统选型；对于采购人员而言，则需要同时确认型号、规格、长度和兼容关系。我们公司可提供 I-PEX 83007-100B-01-D 兼容替代线束方案，为极细同轴线束的国产替代、样品开发和批量制造提供支持。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。
