I-PEX 82879-100B-02-D CABLINE®-SS 10P极细同轴线束组件替代方案

一、I-PEX 82879-100B-02-D，面向高密度设备的极细同轴线束

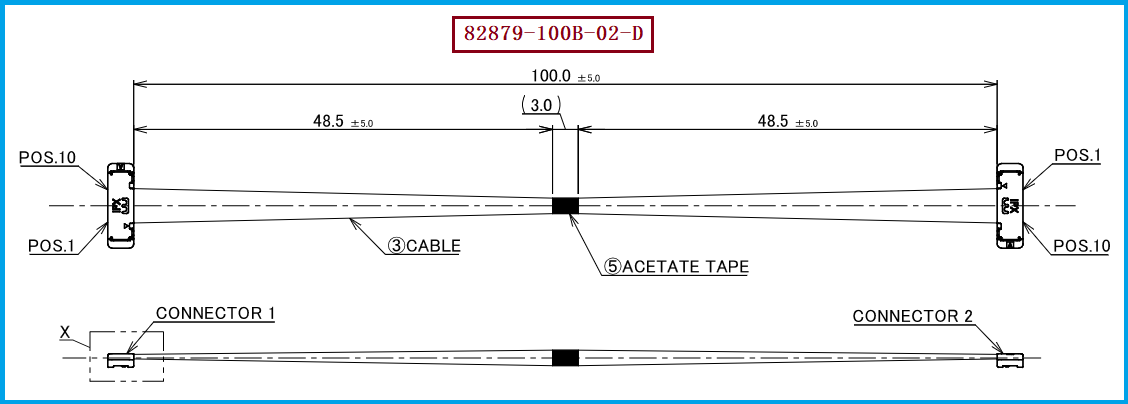

随着笔记本电脑、平板电脑、VR/AR设备、摄像模组等电子产品不断向轻薄化和小型化发展，设备内部留给线束的空间越来越有限，而显示、图像及高速数据传输对信号完整性的要求却越来越高。在这种应用环境下，极细同轴线束能够在较小的空间内完成高速信号连接，因此成为高密度电子设备内部连接的重要解决方案。I-PEX 82879-100B-02-D是一款CABLINE-SS系列10PIN极细同轴线束，采用AWG 40规格微型同轴电缆，整体长度为100 mm，适用于对空间尺寸和高速信号连接都有要求的应用场景。
从工程师进行产品设计的角度来看，线束并不是简单地将两个连接器连接起来，而是需要同时考虑线材尺寸、阻抗、信号传输路径、连接器结构以及设备内部的装配空间。这款线束所使用的线材端连接器型号为20373-R10T-06，连接器采用10PIN、0.4 mm间距设计，可以在较小的安装区域内实现多路信号连接。对于采购人员而言，明确线束型号、连接器型号、PIN数、间距以及线材规格，也能够为后续供应商匹配、国产替代和批量采购提供更加清晰的规格依据。

————————————————————————————————————————————————————————————————

二、极细同轴线束是如何实现高速信号传输的？
极细同轴线束之所以能够用于高速信号传输，与其内部结构有直接关系。微型同轴电缆围绕中心导体设置绝缘层和屏蔽结构，使高速信号能够沿相对稳定的传输路径进行传输。在非常有限的线径空间内，导体、绝缘材料、屏蔽结构以及整体尺寸都需要进行精细控制，从而有利于保持传输阻抗的稳定，并降低外部电磁环境对高速信号造成的影响。
对于高速信号而言，频率提高以后，阻抗变化、信号反射、串扰以及电磁干扰等因素对传输质量的影响会更加明显，因此极细同轴线束与连接器之间的匹配非常重要。CABLINE-SS采用0.4 mm间距的小型化连接结构，并通过W-Point双触点设计提升连接状态的稳定性，为高速信号连接提供稳定的电气连接基础。在实际应用中，线束长度、线材规格、连接器、PCB走线以及整机高速信号设计需要共同匹配，最终传输性能仍应结合具体设备进行测试验证。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师而言，在选择与I-PEX 82879-100B-02-D相匹配的替代线束时，需要首先确认设备端连接器是否属于对应的CABLINE-SS接口体系，同时核对20373-R10T-06、10PIN、0.4 mm间距等关键结构参数。除此之外，还需要确认线材规格、长度、线序以及设备内部安装空间。如果原设计采用AWG 40、100 mm规格，那么替代线束也应围绕这些关键参数进行匹配，并结合实际信号传输要求进行验证，这样才能更好地控制替代过程中的工程风险。
对于采购人员而言，极细同轴线束的供应商替代并不只是价格比较，还需要综合考虑产品一致性、批量生产能力、交付周期以及长期供货稳定性。我们公司专注于极细同轴线束的生产制造，可围绕I-PEX 82879-100B-02-D的规格需求进行兼容匹配，并提供相应的替代线束制造方案。针对使用20373-R10T-06连接器、10PIN、0.4 mm间距的应用场景，可根据客户实际产品结构、电气要求和装配条件进行样品开发与验证，为国产替代、第二供应商导入以及既有产品供应链优化提供支持。

————————————————————————————————————————————————————————————————

四、总结：高速传输与小型化需求下的兼容替代方案
在高速电子设备内部，极细同轴线束承担的不只是连接作用，其自身结构也会对高速信号传输质量产生重要影响。I-PEX 82879-100B-02-D采用10PIN极细同轴结构，配套20373-R10T-06连接器，连接器PIN数为10PIN，间距0.4 mm，同时采用AWG 40线材和100 mm长度，在有限空间内实现紧凑的高速连接。对于工程师来说，需要从线材结构、阻抗控制、连接器匹配、线序和装配空间等方面综合判断；对于采购人员来说，则需要进一步关注替代产品的一致性、生产能力以及长期供应保障。
我们公司可提供：I-PEX 82879-100B-02-D兼容替代线束方案。依托极细同轴线束生产制造能力，可根据客户实际应用需求进行线材、长度、连接器及结构尺寸的匹配，并针对样品验证、批量生产以及国产替代项目提供相应的制造支持。对于需要寻找替代供应商的企业而言，可以围绕原有连接器体系和安装结构进行兼容性验证，在满足实际电气与机械要求的基础上，为高速、小型化电子设备提供稳定的极细同轴线束替代选择。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
