I-PEX 82440-100B-02-D CABLINE®-SS 10P极细同轴线束组件替代方案

一、极细同轴线束和传统同轴电缆有什么区别？
在电子设备内部连接中，极细同轴线束和传统同轴电缆虽然都采用同轴结构进行信号传输，但实际应用方向并不完全相同。传统同轴电缆通常具有相对更大的线径和更充足的机械空间，适用于设备内部或外部的一般信号连接；极细同轴线束则更加关注小型化、高密度布线和有限空间内的连接需求。随着笔记本电脑、平板电脑、摄像模组、AR/VR设备以及其他精密电子产品不断轻薄化，内部能够分配给线束的空间越来越有限，线材的直径、弯折空间以及连接器尺寸都会成为结构设计的重要因素。
极细同轴线束的优势并不只是“线径更小”，而是在微型同轴电缆基础上，将线材与微型连接器进行组合，形成更加适合设备内部安装的完整连接组件。对于工程师而言，这种结构可以更方便地融入狭窄的内部空间，并减少传统线缆在布线过程中占用的空间；对于采购人员而言，完整的线束型号、连接器型号、线材规格和长度等参数能够作为供应商开发和替代评估的重要依据，从而避免仅凭外观尺寸寻找替代产品。

————————————————————————————————————————————————————————————————

二、I-PEX 82440-100B-02-D的结构特点与应用价值

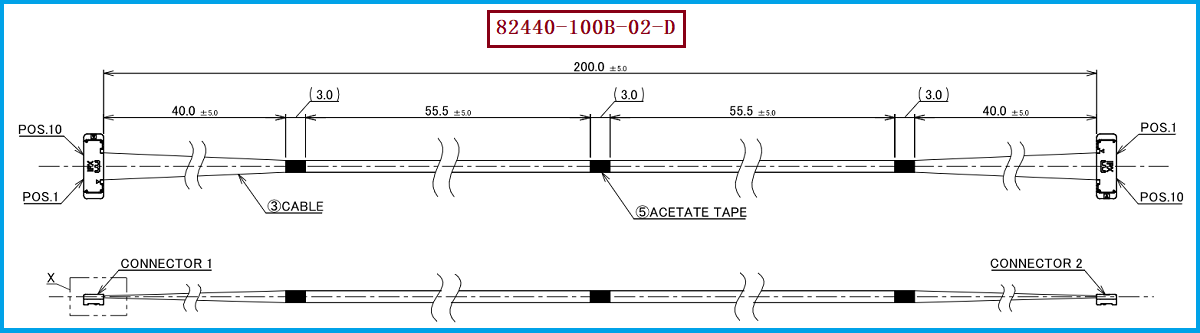

I-PEX 82440-100B-02-D是一款CABLINE-SS 10PIN极细同轴线束，整体长度为200 mm，采用AWG 40、50Ω Micro-Coaxial Cable，两端均采用CABLINE-SS连接结构，并采用1-N的线序对应方式。这种产品形态适合用于设备内部的高密度连接，在有限空间中同时兼顾线束尺寸和信号连接需求。与单独使用传统同轴电缆相比，成品线束已经完成线材与连接器之间的组合，更方便进行整机装配和后续批量生产。
这款线束使用的线材端连接器型号为20373-R10T-06，对应10PIN CABLINE-SS结构，连接器间距为0.4 mm。与之配套的Micro-Coaxial Cable可采用AWG 36、AWG 38、AWG 40、AWG 42等规格，不同线径可以针对设备内部空间、线材柔韧性、信号传输以及其他实际使用条件进行匹配。对于工程师来说，线径并不是越细越好，而是需要在空间利用、机械性能和电气要求之间找到合适的组合；对于采购人员来说，明确这些参数则有助于进行供应商筛选、样品确认和批量导入。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
进行I-PEX 82440-100B-02-D兼容替代时，首先需要确认的不只是连接器能够正常插合，还需要核对PIN数量、Pitch、线材AWG、阻抗、线束长度、线序以及整体出线方向等参数。原型号采用10PIN、0.4 mm Pitch的CABLINE-SS连接结构，配合AWG 40、50Ω、200 mm极细同轴线材，因此替代方案需要尽可能保持这些关键条件的一致性。如果设备内部存在转折、弯折或狭窄走线区域，还应进一步确认线材的柔韧性、外径以及连接器附近的成型尺寸，避免出现电气参数满足要求但实际无法装配的情况。
从采购和供应链角度来看，极细同轴线束替代并不是简单寻找一个“同型号连接器”即可完成，而是需要确认线材、连接器、加工工艺和成品尺寸能否形成完整匹配。20373-R10T-06可适配AWG 36、AWG 38、AWG 40、AWG 42等线材规格，因此在不同项目中可以根据实际需求进行线径选择。对于国产替代、第二供应商导入或者原有供应链优化，可以先从样品尺寸、插拔匹配、线序、长度以及实际装配效果进行验证，再进一步确认批量生产的一致性。
我们公司专注于极细同轴线束的生产制造，可针对原有产品的线材、连接器、PIN数、线序、长度以及加工结构进行兼容替代开发。我们公司可提供：I-PEX 82440-100B-02-D兼容替代线束方案，针对采用20373-R10T-06连接器的产品，可根据项目要求匹配AWG 36、AWG 38、AWG 40、AWG 42等不同规格的极细同轴线材，并结合客户设备的实际安装空间进行线束方案设计，为工程师进行产品替代验证以及采购进行供应商导入提供支持。

————————————————————————————————————————————————————————————————

四、总结：极细同轴线束更适合高密度、小型化连接需求
极细同轴线束与传统同轴电缆的区别，不仅体现在外径大小上，更体现在产品结构和实际应用方式上。传统同轴电缆更加偏向通用型线缆应用，而极细同轴线束则进一步将微型同轴线材与小型连接器结合，使其能够适应电子设备内部越来越紧凑的安装空间。对于工程师而言，需要同时关注线材结构、AWG、阻抗、连接器尺寸、Pitch、线序以及实际走线空间；对于采购人员而言，则需要关注产品规格是否完整、替代供应商能否稳定生产以及批量产品的一致性。
I-PEX 82440-100B-02-D采用10PIN CABLINE-SS连接结构、0.4 mm Pitch、AWG 40 Micro-Coaxial Cable和200 mm长度，并使用20373-R10T-06连接器，同时具备AWG 36、AWG 38、AWG 40、AWG 42等线材规格的适配基础。我们公司可围绕这一型号开展兼容替代线束开发，从线材、连接器到成品加工进行整体匹配，为需要国产替代、第二供应商或供应链优化的客户提供极细同轴线束解决方案。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理18013280527（微信同号）。
