I-PEX 83003-100B-01-D CABLINE®-CAL 40P极细同轴线束组件替代方案

一、I-PEX 83003-100B-01-D极细同轴线束，满足高密度连接需求

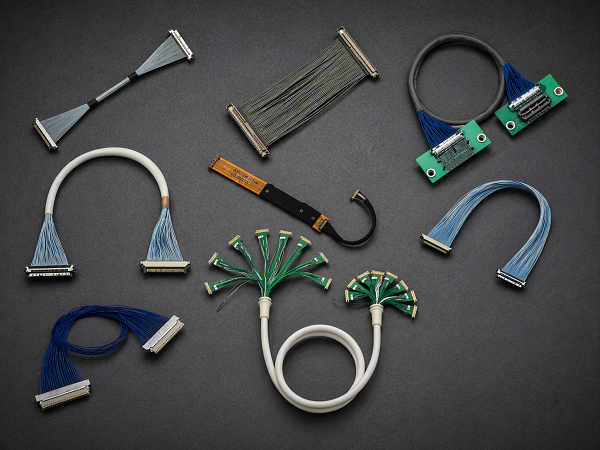

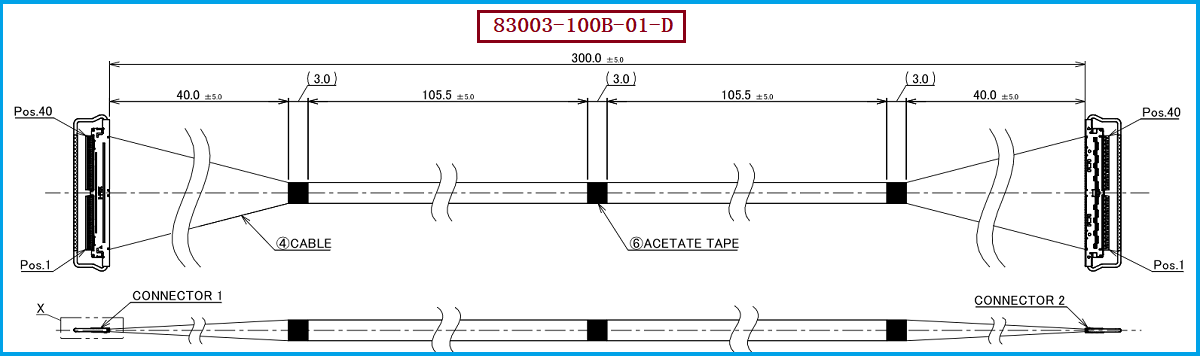

随着笔记本电脑、显示模组、摄像模组及其他轻薄型电子设备不断向小型化发展，设备内部留给线束的空间越来越有限，同时高速信号传输对连接稳定性和信号完整性的要求也越来越高。I-PEX 83003-100B-01-D是一款40Pin极细同轴线束，采用40AWG Micro-Coaxial Cable结构，线束为1-1连接形式，长度为300mm，配套线材端连接器型号为20777-040T-01，线位定义为1：40。CABLINE®-CAL系列采用0.4mm接触间距、水平对插结构，并针对低空间连接应用进行设计，可用于对尺寸和信号传输要求较高的电子设备。
从工程师的设计角度来看，极细同轴线束的选型不能只看Pin数和线长，还需要同步确认连接器规格、线材类型、线位定义、出线形式以及实际安装空间。对于采购人员而言，原有线束的连接器型号、线材规格和结构形式也是评估兼容替代方案的重要依据。因此，在I-PEX 83003-100B-01-D的替代应用中，需要围绕整套线束的接口、电气性能和机械结构进行综合匹配，而不是单纯按照外观进行复制。

————————————————————————————————————————————————————————————————

二、极细同轴线束的工作原理是什么？细径结构如何实现信号传输
极细同轴线束的基本工作原理，是利用同轴结构中的中心导体传输电信号，同时通过外围屏蔽结构对信号进行约束和隔离。与普通单芯导线相比，同轴结构能够在较小线径下兼顾信号传输和抗干扰需求。对于高速信号而言，中心导体、绝缘层以及屏蔽结构之间的尺寸关系会影响阻抗、信号衰减、串扰和信号完整性，因此线材结构控制以及连接器端的精密端接都是极细同轴线束制造的重要环节。

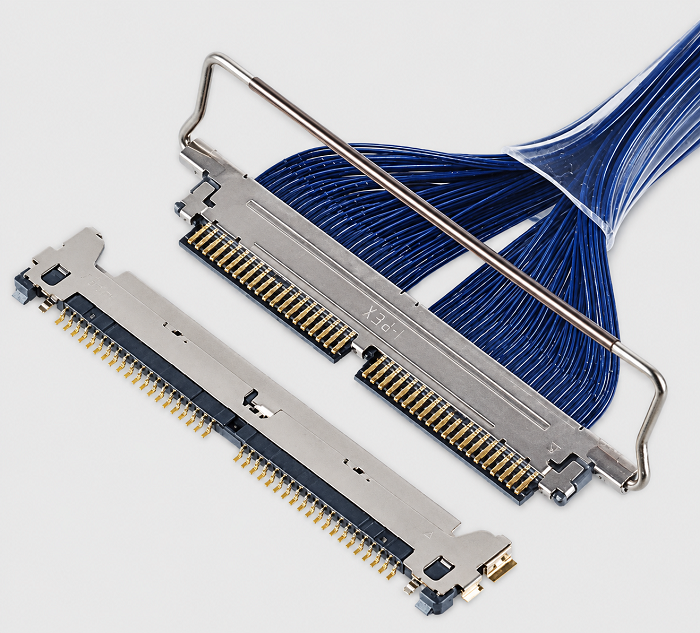

CABLINE®-CAL连接器采用0.4mm接触间距，嵌合高度为0.73±0.07mm，并支持30Pin和40Pin规格；其高速测试条件采用AWG40 Micro-Coaxial Cable、45Ω及100mm线长，并配备机械锁扣结构。对于工程设计而言，线材与连接器需要作为完整的高速信号通道进行考虑。对于83003-100B-01-D来说，20777-040T-01连接器、40个线位以及1：40线位定义共同构成了线束的连接基础，在进行兼容替代时，需要确保各线位对应准确，同时满足设备内部的安装和布线要求。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
针对I-PEX 83003-100B-01-D进行选型或兼容替代时，工程师首先需要确认40Pin线位结构以及连接器型号。本款极细同轴线束使用的线材端连接器为20777-040T-01，对应CABLINE®-CAL 40Pin Plug Housing；同时，83003-100B-01-D属于40Pin、40AWG Micro-Coaxial Cable、300mm、1-1结构的极细同轴线束。 因此，在替代开发过程中，需要重点核对20777-040T-01连接器、40线位、线位定义1：40、300mm线长、1-1连接形式以及极细同轴线材规格，确保替代线束与原设备接口及安装方式相匹配。
对于采购人员而言，如果项目存在第二供应商导入、国产替代或批量采购需求，可以将I-PEX 83003-100B-01-D作为目标规格，从连接器、线位、线长、线材和装配结构等方面逐项进行样品验证。我们公司专注于极细同轴线束生产制造，可提供：I-PEX 83003-100B-01-D兼容替代线束方案，并可围绕20777-040T-01连接器、1：40线位定义以及300mm线束结构开展对应的产品开发与制造，为工程验证、样品打样和批量采购提供配套支持。

————————————————————————————————————————————————————————————————

四、总结：从连接器匹配到整套线束，实现稳定的兼容替代
I-PEX 83003-100B-01-D极细同轴线束的应用特点，是在有限设备空间内实现40线位的高密度连接。该线束使用20777-040T-01作为线材端连接器，线位定义为1：40，采用40AWG Micro-Coaxial Cable、1-1连接结构，长度为300mm。对于工程师而言，在进行兼容替代设计时，不仅需要保证连接器能够正常插合，还需要确保40个线位的定义和对应关系准确，并结合实际设备确认线束长度、出线方向以及安装空间。
对于采购人员而言，极细同轴线束的兼容替代可以从明确原始料号开始，再逐步确认连接器、Pin数、线位、线长、线材规格和整体结构。我们公司可提供I-PEX 83003-100B-01-D兼容替代线束方案，专注于极细同轴线束的生产制造，可根据客户实际项目需求进行样品开发、规格确认和批量生产，为需要国产替代、供应链优化及稳定采购的客户提供相应的极细同轴线束解决方案。
