I-PEX 83002-100B-01-D CABLINE®-CAL 40P极细同轴线束组件替代方案

一、极细同轴线为何能够用于高速接口连接

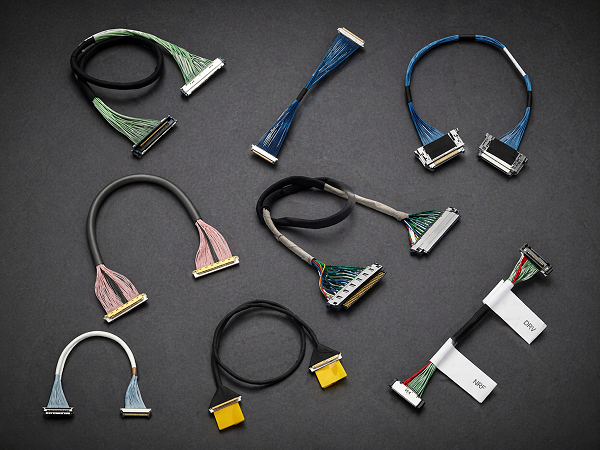

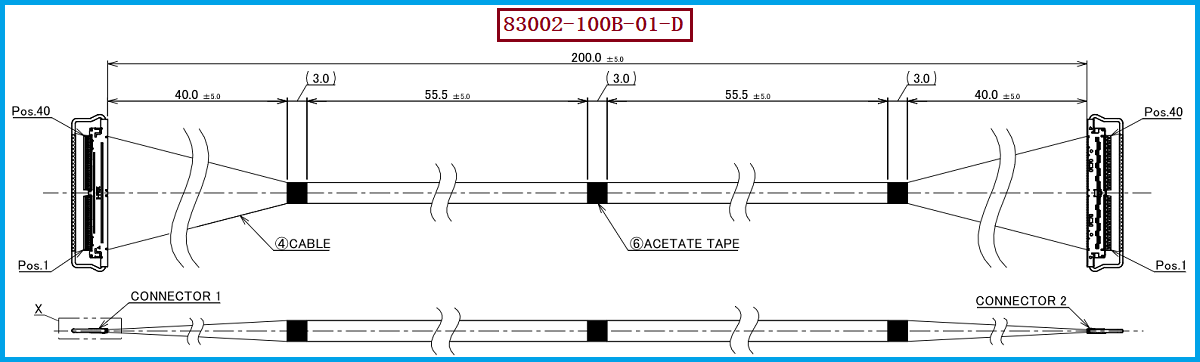

随着笔记本电脑、显示设备、AI计算设备以及高速数据终端不断向轻薄化和高带宽方向发展，设备内部的信号连接对线材尺寸、柔性以及高速传输能力提出了更高要求。极细同轴线通过同轴结构实现信号与屏蔽层的紧凑组合，在有限空间内能够兼顾高速信号传输和布线灵活性，因此适合应用于高密度电子设备内部的高速连接。以 I-PEX 83002-100B-01-D 为例，该产品为40Pin、1-1结构，长度200MM，采用AWG 40 Micro-Coaxial线材，线材端连接器型号为20777-040T-01，适合需要高密度、小型化连接的设备结构。
从接口规范的应用方向来看，CABLINE-CAL系列连接方案可覆盖USB4 Gen4、Thunderbolt 5、USB4 Gen3、DisplayPort UHBR20、V-by-One US、HDMI 2.1、USB 3.2 Gen 2、HDMI 2.0、eDP HBR2等高速接口相关应用，同时也涉及V-by-One HS、HDMI、eDP以及MIPI等常见高速显示和数据传输规范。这里需要特别注意，这些规范属于接口应用参考，并不意味着采用某一款极细同轴线束后就自动具备对应接口标准认证，实际性能仍然需要结合线材、长度、连接器、PCB和整机系统进行验证。

————————————————————————————————————————————————————————————————
二、不同接口规范对极细同轴线束提出哪些要求

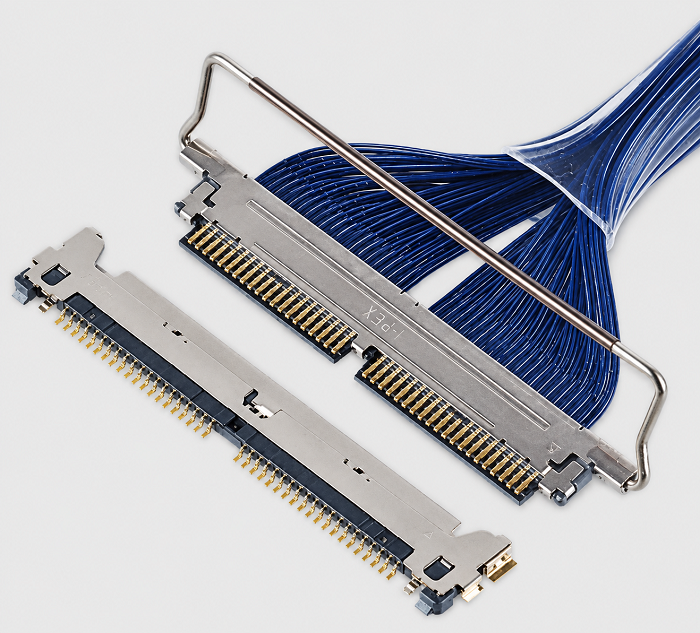

对于工程师而言，选择极细同轴线束时，不能简单理解为“支持高速接口就都能通用”。不同接口的数据速率、信号结构、阻抗要求以及系统拓扑存在差异，因此线束设计需要结合具体项目进行匹配。例如高速USB、DisplayPort、HDMI、eDP以及V-by-One等应用，对信号完整性的要求各不相同。CABLINE-CAL连接器采用0.4mm Pitch、水平对插结构，嵌合高度约0.73±0.07mm，最大高度0.8mm，40Pin整体嵌合尺寸约为24.05mm宽、5.50mm深，在空间受限的设备内部具有较明显的结构优势。
对于采购人员来说，接口规范只是选型中的一个维度，还需要同步确认Pin数、连接器型号、线材规格和长度。I-PEX 83002-100B-01-D采用40Pin、AWG 40 Micro-Coaxial线材，长度为200MM，线材端使用20777-040T-01连接器。尤其在进行国产替代或第二供应商导入时，如果只按照“USB4线”“HDMI高速线”或者“40Pin极细同轴线”采购，很容易出现连接器尺寸、线长或信号定义不匹配的情况。因此，完整产品料号与具体技术参数应作为采购和工程验证的重要依据。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在极细同轴线选型过程中，首先需要根据设备实际接口和信号传输要求确定连接器及线材方案，再结合安装空间确定Pin数和线束长度。对于采用40Pin结构的紧凑型设备，20777-040T-01对应40Pin Plug Housing，连接器采用0.4mm间距和机械锁扣设计，可用于需要高密度水平连接的应用场景。对于 I-PEX 83002-100B-01-D 这类200MM线束，工程师还应结合设备内部实际走线路径，对弯折位置、固定方式以及连接器受力状态进行确认。
在兼容替代方面，建议采购人员不要只寻找“同Pin数产品”，而是以 I-PEX 83002-100B-01-D为基础，同时核对40Pin、200MM、AWG 40、1-1结构以及20777-040T-01等关键条件。我们公司可提供 I-PEX 83002-100B-01-D兼容替代线束方案，可根据客户项目需求生产制造对应的极细同轴线束产品。对于涉及USB4、DisplayPort、HDMI、eDP、V-by-One等高速接口的项目，建议在样品阶段进一步进行信号完整性、连接可靠性和整机传输性能验证，在确认匹配后再进行批量导入。

————————————————————————————————————————————————————————————————

四、总结：接口规范与线束选型需要同步考虑
极细同轴线并不是只对应某一种行业接口，而是可以根据连接器、线材、结构和信号要求应用于多种高速数据及显示连接场景。USB4、Thunderbolt、DisplayPort、HDMI、eDP、V-by-One以及MIPI等规范，对高速信号连接都有不同的设计要求。对于工程师来说，真正需要关注的是接口规范背后的信号特性、传输速率、阻抗、长度和空间布局；对于采购人员来说，则需要进一步确认具体料号、连接器、Pin数和线材规格，避免仅凭接口名称进行采购。
I-PEX 83002-100B-01-D是一款40Pin、200MM、1-1结构的极细同轴线束，线材端连接器型号为20777-040T-01，采用AWG 40 Micro-Coaxial线材。我们公司可提供 I-PEX 83002-100B-01-D兼容替代线束方案，为客户提供极细同轴线束生产制造及兼容替代支持。对于具体高速接口项目，最终是否满足系统要求，应通过实际样品测试和整机验证进行确认。
