I-PEX 83001-100B-01-D CABLINE®-CAL 40P极细同轴线束组件替代方案

一、极细同轴线为什么适合高速传输？
在高速电子设备中，USB4、Thunderbolt、DisplayPort、HDMI、eDP等接口的数据速率不断提升，设备内部连接也面临更高的信号传输要求。相比普通线材，极细同轴线在细径、高密度布线以及高速信号连接方面具有明显的应用优势，能够在有限的设备空间内实现多通道信号传输。因此，在笔记本电脑、显示设备、计算设备以及其他高速电子产品内部，极细同轴线束成为工程师进行高速连接设计时经常考虑的方案。
从高速协议来看，极细同轴线可以应用于USB4 Gen4、Thunderbolt 5、USB4 Gen3、DisplayPort UHBR20、V-By-One US、HDMI 2.1、USB 3.2 Gen2、HDMI 2.0、eDP等不同速率等级的高速信号连接。CABLINE-CAL采用0.4mm间距、水平对插结构，嵌合高度约0.73±0.07mm，最大高度0.8mm，并支持30Pin和40Pin，能够满足薄型设备内部对连接高度和布线密度的要求。

————————————————————————————————————————————————————————————————

二、I-PEX 83001-100B-01-D：40Pin与AWG 40的高速线束方案

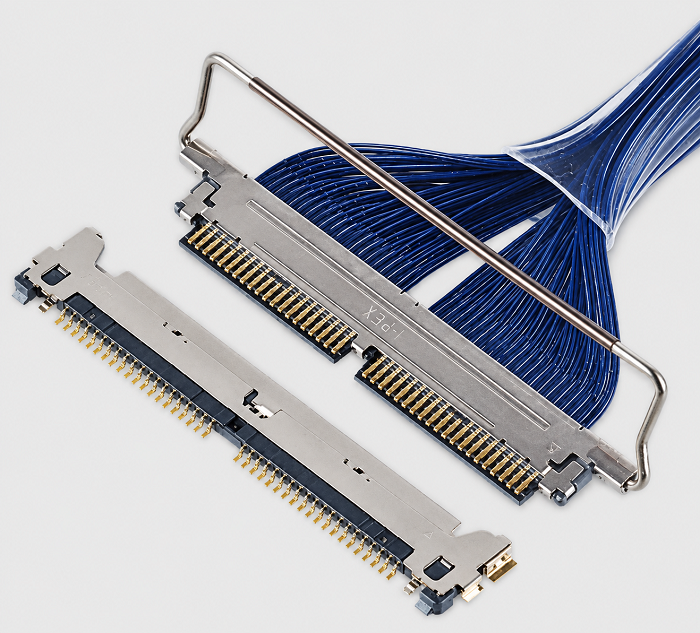

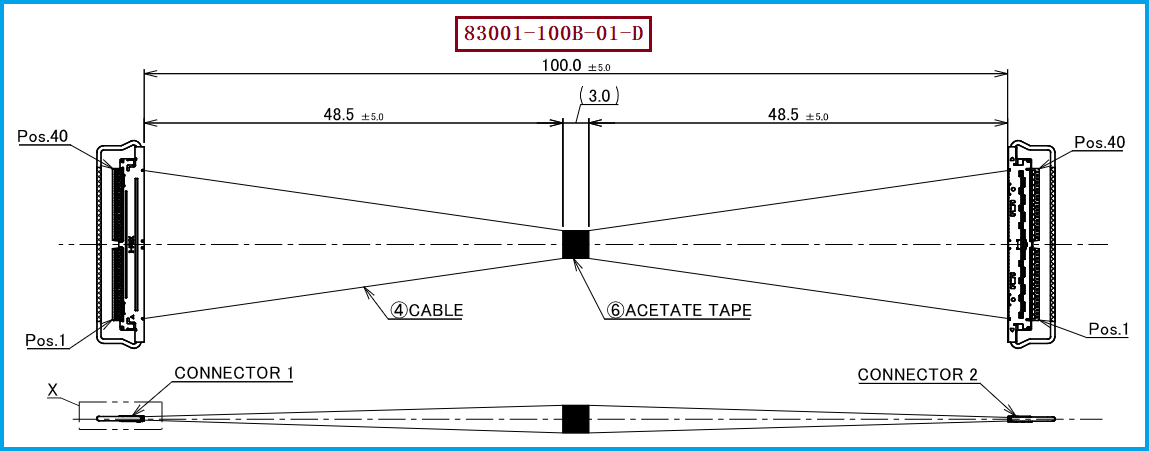

I-PEX 83001-100B-01-D是一款CABLINE-CAL 40Pin极细同轴线束，采用1-1结构，线束长度为100mm，使用AWG 40 Micro-Coaxial极细同轴线。对于工程师而言，40Pin能够提供多通道信号连接，AWG 40则兼顾了线材细径与高速信号应用需求，100mm长度也比较适合设备内部短距离连接。在实际设计中，线束长度、阻抗、连接器以及PCB走线需要作为完整链路一起进行评估。
此款极细同轴线束上使用的线材端连接器型号为20777-040T-01，对应CABLINE-CAL 40Pin Plug Housing；线材规格为AWG 40。连接器采用0.4mm间距设计，40Pin结构的尺寸宽度约24.05mm、深度5.50mm，嵌合高度最大约0.80mm，并配有机械锁扣结构。对于空间紧凑的高速设备而言，这类低高度、高密度连接结构能够减少内部连接空间占用，为工程师进行结构设计和线束布局提供更多空间。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
工程师在选用I-PEX 83001-100B-01-D兼容线束时，可以重点核对40Pin、20777-040T-01、AWG 40、100mm以及1-1结构等关键参数。如果项目涉及USB4、Thunderbolt、DisplayPort、HDMI或eDP等高速信号，还需要进一步确认目标协议的传输速率、信号完整性要求、线束阻抗、连接器配合状态以及设备内部走线方式。不能仅凭“40Pin”或“AWG 40”判断一款线束是否能够直接满足具体高速项目要求。
对于采购人员而言，在寻找国产兼容替代产品时，建议将原线束型号I-PEX 83001-100B-01-D、线材端连接器20777-040T-01、AWG 40以及线束长度等信息作为主要询价和技术确认条件。我们公司可提供 I-PEX 83001-100B-01-D兼容替代线束方案，可根据客户项目需求生产制造极细同轴线束。对于已经完成PCB和设备结构设计的项目，还可以围绕连接器配合、线束尺寸、出线方向、长度以及高速信号表现进行样品确认，从而降低替代产品导入过程中的适配风险。

————————————————————————————————————————————————————————————————

四、总结：高速协议选择极细同轴线束，更要关注整体连接性能
极细同轴线并不是只对应某一种高速协议，而是能够覆盖多个高速信号连接场景。从USB4 Gen4、Thunderbolt 5，到DisplayPort UHBR20、HDMI 2.1、eDP等，都存在对高速内部连接方案的需求。对于工程师来说，真正需要关注的是整个高速链路是否匹配，而不是单独判断线材或者连接器的某一项参数。CABLINE-CAL的40Gbps/lane PAM3传输能力、0.4mm间距和低嵌合高度，为高速、小型化设备内部连接提供了相应的产品基础，但具体项目仍需要结合实际系统进行验证。
I-PEX 83001-100B-01-D采用40Pin、AWG 40、100mm、1-1结构，并使用20777-040T-01线材端连接器，适合对空间、密度和高速信号连接有要求的设备内部应用。我们公司可提供 I-PEX 83001-100B-01-D兼容替代线束方案，为工程师和采购人员提供极细同轴线束的国产兼容替代制造支持，可围绕具体设备的连接器、线材规格、长度和结构需求进行产品确认。
