一、产品结构概述：32Pin 极细同轴线束如何实现紧凑连接

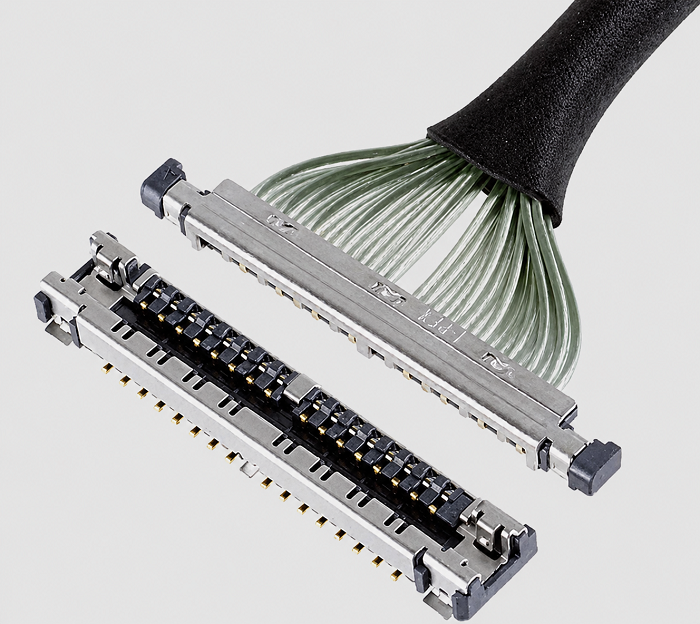

随着电子设备不断向轻薄化、高集成度方向发展，内部连接线束需要在有限空间内完成多路信号传输。极细同轴线束将多根微型同轴线与精密连接器组合在一起，既要满足设备内部的布线要求，也要兼顾信号传输和连接可靠性。本文介绍的 I-PEX 83035-100B-01-D 极细同轴线束，属于 CABLINE-UA II 系列 32Pin、200mm、1-1 配置的线束组件，适合对连接器尺寸、线束长度和安装空间有明确要求的应用场景。该系列采用 0.3mm 接点间距和垂直嵌合、直角出线设计，能够适应紧凑型设备内部的连接需求。
从结构角度来看，极细同轴线束主要由极细同轴线、线材端连接器、端部连接结构及必要的固定与屏蔽部件组成。其中，线材端连接器型号 20497-032T-30 对应 CABLINE-UA II 系列 32Pin 插头胶芯，线束标称长度为 200mm。工程师在设计设备内部连接时，需要结合连接器的安装方向、线缆走向以及两端接口位置进行布局；采购人员则应核对完整料号、连接器型号和长度，避免将相同 Pin 数但不同端接形式的产品混为一谈。我们公司专注于极细同轴线束加工制造，可根据客户的产品需求及技术要求进行评估，提供 I-PEX 83035-100B-01-D 兼容替代线束方案。

————————————————————————————————————————————————————————————————

二、极细同轴线束内部结构解析：中心导体、绝缘层与屏蔽层
极细同轴线的核心特点在于其同轴结构。典型结构由中心导体、包覆中心导体的绝缘层、外部导电屏蔽层以及外护层构成。中心导体承担信号传输任务，绝缘层用于维持导体之间的电气隔离，屏蔽层有助于抑制外部电磁干扰，外护层则为内部结构提供保护。不同线材在导体材料、绝缘材料、屏蔽编织或绕包方式以及外径方面可能存在差异，因此在开发替代线束时，不能只比较线材粗细，还需要核对阻抗、线规和实际传输要求。
对于 CABLINE-UA II 系列，连接器的金属屏蔽结构与多点接地设计也是整体连接方案的重要组成部分，有助于改善高速信号环境下的电磁兼容表现。该系列可适配多种极细同轴线规格，但具体线束采用哪种线规、外径和阻抗，应以目标产品的实际要求为准。对于工程师而言，理解中心导体、绝缘层、屏蔽层与连接器之间的配合关系，有助于评估信号完整性和装配可行性；对于采购人员而言，明确这些关键材料及结构要求，有助于减少不同供应商方案之间的规格偏差。

————————————————————————————————————————————————————————————————

三、加工与质量控制：连接器端接和线束装配同样重要
极细同轴线束的制造不仅要求线材和连接器规格匹配，还需要重视端部加工、导体连接、屏蔽处理及成品检验。由于线材尺寸较小，端部加工过程需要控制剥线长度、导体状态和屏蔽层处理方式，避免出现导体损伤、屏蔽连接不良或相邻通道之间的异常连接。连接器装配过程中，还应关注线缆排列、固定位置、端接一致性和外观质量，确保成品能够满足目标设备的安装要求。

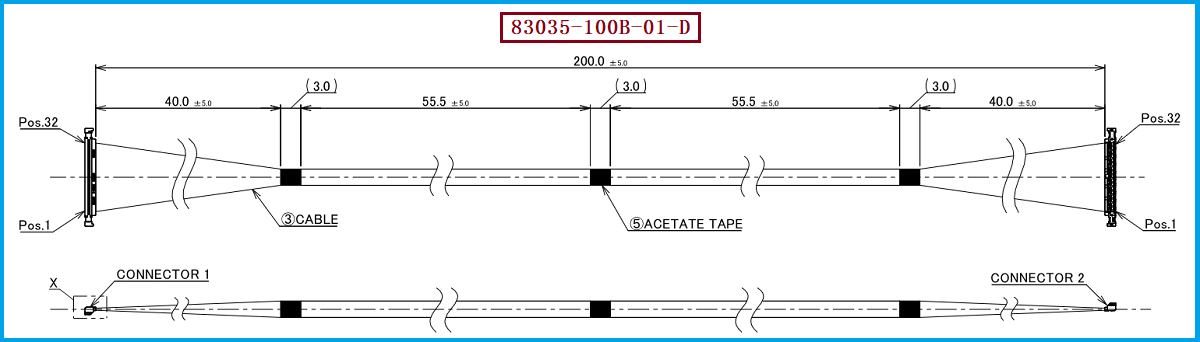

针对 I-PEX 83035-100B-01-D、连接器型号 20497-032T-30、长度 200mm 这一产品配置，替代加工前应确认两端连接器结构、Pin 对应关系、线材规格及相关图纸要求。工程师可以根据实际应用安排导通、短路、线序及必要的信号性能验证；采购人员则可将样品检验结果、技术规格和批次一致性作为供应商评估依据。我们公司可根据客户提供的样品、图纸或技术要求，评估 I-PEX 83035-100B-01-D 兼容替代线束方案 的加工可行性，并围绕实际需求开展样品制作和验证，帮助客户提高选型及导入效率。

————————————————————————————————————————————————————————————————

四、选型和兼容替代建议：从结构匹配到成品验证
选型极细同轴线束时，建议将连接器型号、Pin 数量、线束长度、线序、线材规格及两端结构作为整体进行核对。I-PEX 83035-100B-01-D 对应 32Pin、200mm、1-1 配置，不能仅凭外观相似或 Pin 数一致就直接判断其他线束可以替换。若用于高速显示、摄像模组或其他高速信号连接，还应根据系统要求确认阻抗、信号完整性及屏蔽接地方案；若用于空间狭窄或需要经过转轴的设备，则应额外检查线束弯折路径、连接器安装方向及实际装配空间。
我们公司可提供 I-PEX 83035-100B-01-D 兼容替代线束方案，可根据客户的型号、样品和技术要求评估线材、连接器及加工工艺的匹配情况，为研发验证和后续采购提供参考。通过将结构解析、加工要求与成品验证结合起来，能够更全面地判断替代线束是否适用于目标设备。对于工程师而言，这有助于降低设计适配风险；对于采购人员而言，则有助于建立更明确的规格核对和供应商评估标准，为项目开发及后续生产提供支持。
